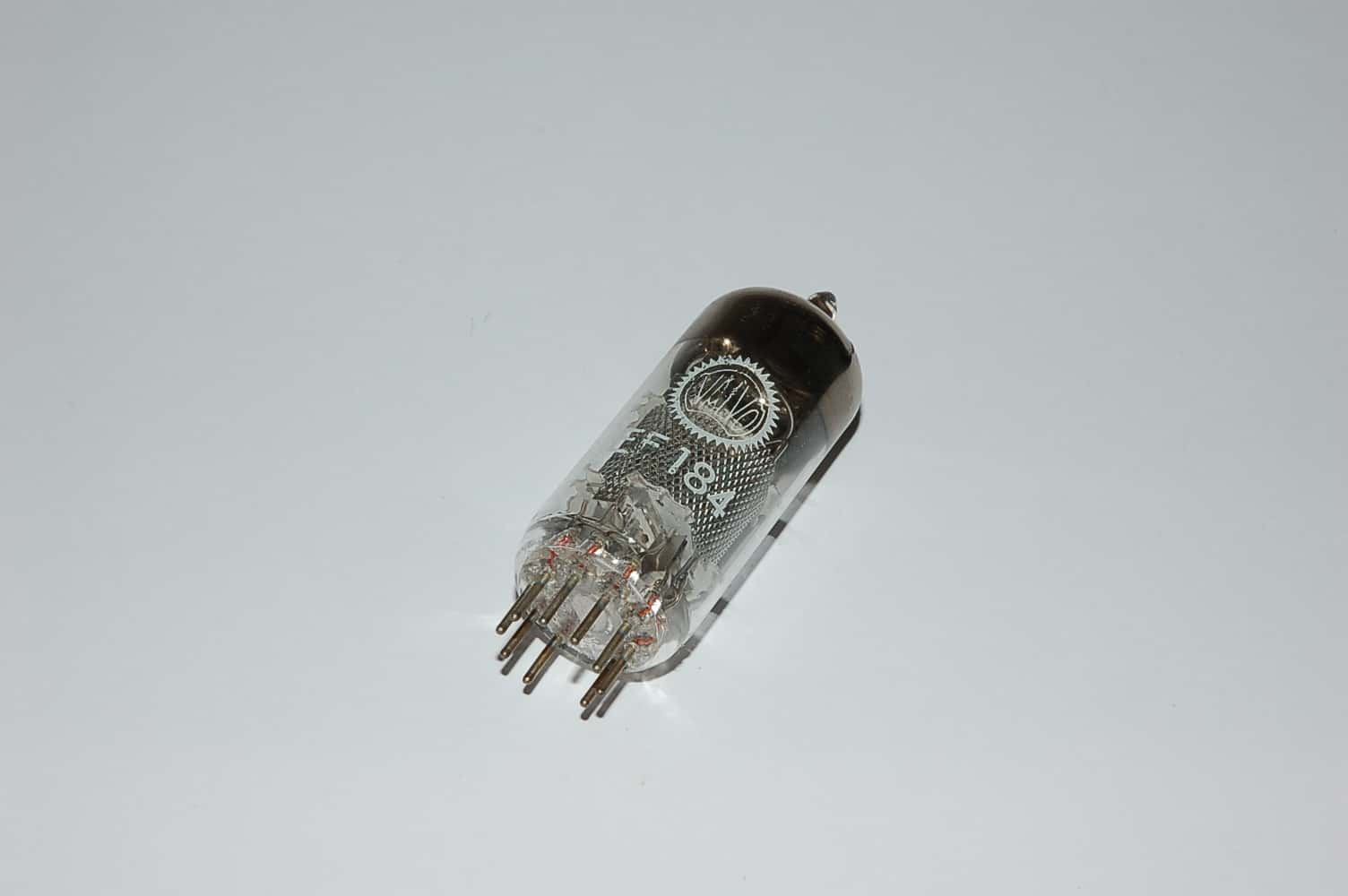

EF184 Röhre = 6EJ7 Pentode Noval B9A Uf 6,3V
5,90 €
Lieferzeit: ca. 1 - 5 Tage
Für HF-, ZF-, Video- und Breitbandverstärker in Geräten
Geeignet für TV-Service, Messgeräte, Audio und Ersatz
Gesucht für 6EJ7-Schaltungen, Reparatur und Werkstattlager
Sockel Noval B9A, 9-pol, Frame-Grid-Pentode
EF184 / 6EJ7 für aktive Schirmgitter-Audiostufen
Die EF184 ist eine besonders steile Frame-Grid-Pentode mit 15 mA/V Steilheit und einem typischen Anodenstrom von 10 mA. Damit ist sie für breitbandige Line-Verstärker, Vorstufen und stromstärkere Audio-Treiber interessant.
Als Entwicklungsanregung kann das von Frank Blöhbaum veröffentlichte BestPentode-Prinzip dienen. Die hier beschriebene EF184-Anwendung ist eine eigenständige Designidee; eine typspezifische Schaltung, Prüfung, Freigabe oder Zusammenarbeit wird nicht behauptet. Ebenso wird kein pauschal garantierter Rausch- oder Klirrvorteil versprochen.
Geeignete Anwendungen
- Aktiv geregelte Schirmgitter- und Pentodenstufen
- Breitbandige Line- und Studio-Verstärker
- Treiberstufen für Audio-Endröhren
- Stereo- und Differenzschaltungen mit selektierten Röhren
Technische Daten
- Röhrentyp
- Sharp-Cutoff-Frame-Grid-Pentode
- Vergleichsbezeichnung
- 6EJ7
- Sockel
- Noval B9A, 9-polig
- Heizung
- 6,3 V bei 300 mA
- Typischer Arbeitspunkt
- Ua 200 V, Ug2 200 V, Ug1 −2,5 V, Ia 10 mA und Ig2 4,1 mA
- Steilheit
- 15 mA/V
- Innenwiderstand
- Etwa 380 kΩ
- Schirmgitterverstärkungsfaktor
- µg2/g1 60
- Maximale Anodenspannung
- 250 V
- Maximale Anodenverlustleistung
- 2,5 W
- Maximale Schirmgitterverlustleistung
- 0,9 W
- Maximaler Katodenstrom
- 25 mA
- Abmessungen
- Durchmesser maximal 22,2 mm, Gesamthöhe maximal etwa 61,1 mm
- Selektion
- Optional matched/balanced auf der BTB-Produktseite
Sockelbelegung B9A – Ansicht von unten
- Stifte 1 und 3
- Katode
- Stift 2
- Steuergitter g1
- Stifte 4 und 5
- Heizung
- Stift 6
- Interne Abschirmung
- Stift 7
- Anode
- Stift 8
- Schirmgitter g2
- Stift 9
- Bremsgitter g3
Hinweise für aktive Pentodenstufen
Eine aktive Schirmgittersteuerung muss auf den Arbeitspunkt, den erforderlichen Signalhub und die maximale Schirmgitterverlustleistung der EF184 abgestimmt werden. Rausch- und Klirrverhalten sind in der fertigen Schaltung messtechnisch zu prüfen.
Die hohe Steilheit verlangt kurze Gitterleitungen, wirksame Versorgungsentkopplung und geeignete Gitter- beziehungsweise Schirmgitterstopper. Die EF184 ist keine direkte Steckalternative zu ECC83 oder 6SN7, sondern eine eigenständige Konstruktionsmöglichkeit.
Sicherheitshinweis: Aktive Pentodenschaltungen verbinden Röhren-Hochspannung mit Halbleiter- oder Feedbackstufen und benötigen einen fachgerechten, berührungssicheren Aufbau.
Fragen zur EF184 im Audio-DIY
Eignet sich die EF184 für eine BestPentode-inspirierte Vorstufe?
Ja, ihre hohe Steilheit, der typische Anodenstrom von 10 mA und das separat zugängliche Schirmgitter bieten eine interessante Grundlage für eine aktive Schirmgittersteuerung. Die konkrete EF184-Schaltung muss eigenständig berechnet und gemessen werden; eine typspezifische Freigabe durch den Urheber des veröffentlichten Prinzips wird nicht behauptet.
Kann die EF184 als Line-Stufe oder Endröhrentreiber eingesetzt werden?
Ja, 15 mA/V Steilheit und 10 mA typischer Anodenstrom ermöglichen eine hohe Spannungsverstärkung mit brauchbarer Stromreserve. Last, Schirmgitterversorgung, Gegenkopplung und erforderlicher Ausgangshub müssen zur Folgestufe passen.
Ist eine matched/balanced-Selektion der EF184 für Stereo sinnvoll?
Ja, elektrisch ähnlich arbeitende Röhren können die Kanalgleichheit in Stereo-, Differenz- oder symmetrischen Schaltungen erleichtern. Die endgültige Kanalbalance hängt zusätzlich von Widerständen, Arbeitspunkten und der jeweiligen Schaltung ab.
