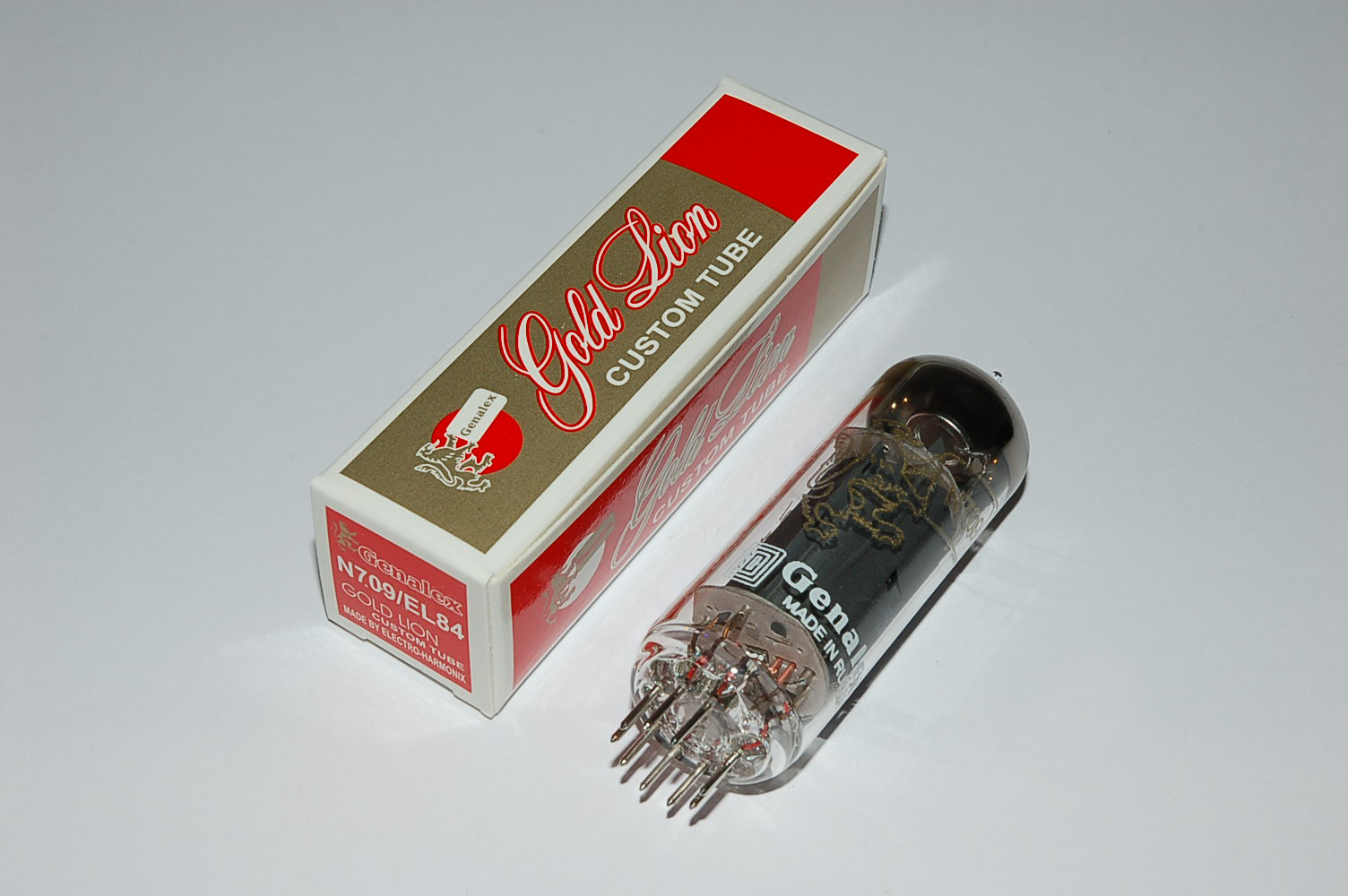

EL84 N709 Gold Lion Genalex Röhren BTB matched Pair

Genalex Gold Lion N709/EL84 – BTB-gematchtes Paar für HiFi- und Gitarrenverstärker

Dieses Genalex Gold Lion N709/EL84 Set besteht aus zwei aufeinander abgestimmten Leistungspentoden aus aktueller Fertigung. Die Röhre besitzt einen neunpoligen Novalsockel B9A, wird mit 6,3 V geheizt und ist vom aktuellen Hersteller als N709/6BQ5-äquivalente Endröhre für Niederfrequenz-Leistungsstufen ausgewiesen.

BTB matcht EL84-Paare, sofern nicht anders angegeben, im eigenen Haus bei einer praxisgerechten Anodenspannung von 300 V. Das Paar eignet sich besonders für kompatible Push-Pull-Endstufen mit zwei EL84 oder für zwei gleich aufgebaute Single-Ended-Kanäle. Verstärker mit vier EL84 benötigen für eine gemeinsame Endstufe vorzugsweise ein zusammen gematchtes Quartett.

Geeignete Anwendungen

• HiFi-Push-Pull-Endstufen mit zwei EL84 beziehungsweise 6BQ5
• Gitarrenverstärker mit genau zwei EL84-Endröhren und passendem Arbeitspunkt
• Stereo-Single-Ended-Verstärker mit einer EL84 pro Kanal und identischer Kanalbeschaltung
• Service und Röhrenwechsel in Geräten, die ausdrücklich EL84, 6BQ5 oder N709 vorsehen
• Neuaufbauten, deren Heizversorgung, Anoden- und Schirmgitterspannung sowie Ausgangsübertrager zur EL84 passen

BTB-Matching und Lieferumfang

Lieferumfang

Zwei Genalex Gold Lion N709/EL84 aus aktueller Fertigung

Selektionsart

BTB matched Pair, im eigenen Haus als zusammengehöriges Röhrenpaar selektiert

Praxisgerechter Matching-Arbeitspunkt

300 V Anodenspannung für EL84-Sätze, sofern beim konkreten Artikel nichts Abweichendes angegeben ist

Messsystem

Roetest V11, Stand 2026

Berücksichtigte Parameter

Anodenstrom, Steilheit, Gitterströme, Innenwiderstand und akustische Prüfungen

Technischer Nutzen

Möglichst ähnliche elektrische Belastung beider Gegentakthälften beziehungsweise möglichst ähnliche Betriebswerte zweier gleich aufgebauter Kanäle

Abgrenzung zum Quartett

Für eine Endstufe mit vier gemeinsam arbeitenden EL84 ist ein als Quartett selektierter Satz zweckmäßiger als zwei unabhängig gematchte Paare

Technische Daten

Röhrenart

Indirekt geheizte Miniatur-Leistungspentode

Typenbezeichnungen

N709/EL84; vom aktuellen Hersteller als N709/6BQ5-äquivalent ausgewiesen

Produktionsart

Aktuelle Fertigung, keine historische NOS-Röhre

Sockel

Noval B9A, neunpolig

Heizspannung

6,3 V nominal

Heizstrom

700 bis 840 mA je Röhre laut aktuellem Genalex-Datenblatt

Maximale Anodenspannung

300 V

Maximale Schirmgitterspannung

300 V

Maximaler Katodenstrom

65 mA

Maximale Anodenverlustleistung

14 W

Maximale Schirmgitterverlustleistung

2,2 W

Maximale Heizfaden-Katoden-Spannung

100 V; das Datenblatt prüft die Isolation bei ±100 V

Maximaler Gitterableitwiderstand bei Katodenbias

1,0 MΩ

Maximaler Gitterableitwiderstand bei fester Gittervorspannung

0,51 MΩ

Datenblatt-Messpunkt

Anoden- und Schirmgitterspannung jeweils 250 V, Steuergitterspannung -6,6 V

Anodenstrom am Datenblatt-Messpunkt

40 bis 54 mA

Schirmgitterstrom am Datenblatt-Messpunkt

Maximal 8,0 mA

Steilheit am Datenblatt-Messpunkt

Mindestens 9,0 mA/V

Single-Ended-Leistungsbeispiel des Datenblatts

Mindestens 3,0 W bei 5,2 kΩ Anodenlast und maximal 10 % Klirr unter den angegebenen Prüfbedingungen; kein Leistungswert für das gematchte Paar im konkreten Verstärker

Konstruktion laut Hersteller

Single-Halo-Getter und beschichtete Anodenbleche

Abmessungen

Maximal etwa 78,5 mm Gesamthöhe und 22,5 mm Kolbendurchmesser laut aktuellem Datenblatt

Herkunftsangabe

Russland gemäß den aktuellen BTB- und Herstellerangaben

Sockelbelegung

Pin 1

Frei

Pin 2

Steuergitter g1

Pin 3

Katode und Bremsgitter g3

Pin 4 und Pin 5

Heizung

Pin 6

Frei

Pin 7

Anode

Pin 8

Frei

Pin 9

Schirmgitter g2

Klangliche Positionierung

Electro-Harmonix beschreibt die aktuelle Genalex Gold Lion EL84 subjektiv mit weicher Übersteuerung, organischem Sustain und harmonischem Crunch. BTB positioniert die Ausführung subjektiv als klar, neutral, räumlich und dynamisch. Das hörbare Ergebnis hängt zusätzlich von Arbeitspunkt, Ausgangsübertrager, Gegenkopplung, Lautsprecher, Netzteil und der gesamten Verstärkerschaltung ab.

Hinweise zur Auswahl und Anwendung

Matching ersetzt keine Arbeitspunktkontrolle. Bei Verstärkern mit fester Gittervorspannung muss der Ruhestrom nach dem Röhrenwechsel geprüft und gegebenenfalls eingestellt werden. Bei Katodenbias ist häufig keine Einstellmöglichkeit vorhanden; Katodenstrom und Anodenverlustleistung sollten dennoch kontrolliert werden, besonders bei Schaltungen, die EL84 sehr heiß betreiben.

Die Werte 300 V, 65 mA, 14 W und 2,2 W sind Grenzwerte des aktuellen Genalex-Datenblatts und keine pauschal empfohlenen Betriebswerte. Der zulässige Arbeitspunkt ergibt sich aus Anoden- und Schirmgitterspannung, Ruhestrom, Lastimpedanz, Kühlung und Betriebsart.

Bei einem Verstärker mit zwei gemeinsam arbeitenden Endröhren sollten beide alten Röhren als Satz ersetzt werden. Für Geräte mit vier EL84 ist ein zusammen selektiertes Quartett vorzuziehen. Außerdem ist vor der Bestellung die mechanische Einbauhöhe zu prüfen, da der Hersteller bis zu 78,5 mm Gesamthöhe angibt.

Leistungsröhren werden sehr heiß und arbeiten mit lebensgefährlichen Spannungen. Gerät ausschalten, Netzstecker ziehen, Röhren vollständig abkühlen lassen und Arbeiten an Bias oder Hochspannung ausschließlich mit geeigneter Fachkenntnis durchführen.

Fragen zur Auswahl und Anwendung

Ist das Genalex Gold Lion N709/EL84 BTB matched Pair für eine Push-Pull-Endstufe mit zwei EL84 geeignet?

Ja, das Genalex Gold Lion N709/EL84 BTB matched Pair ist für kompatible Gegentaktendstufen mit zwei EL84 beziehungsweise 6BQ5 vorgesehen. Heizversorgung, Anoden- und Schirmgitterspannung, Ausgangsübertrager, Ruhestrom und mechanischer Freiraum müssen zum konkreten Verstärker passen.

Kann das gematchte Paar eine vorhandene EL84- oder 6BQ5-Bestückung ersetzen?

Ja, der aktuelle Hersteller weist die Genalex Gold Lion N709/EL84 als N709/6BQ5-äquivalent aus. Der Austausch ist geeignet, wenn das Gerät den Standardtyp EL84 beziehungsweise 6BQ5 verlangt; abweichende Typen wie E84L, 7189 oder SV83 dürfen nicht allein wegen ähnlicher Sockelbelegung ungeprüft gleichgesetzt werden.

Muss nach dem Einbau des gematchten EL84-Paares der Arbeitspunkt geprüft werden?

Ja, auch ein gematchtes Paar benötigt einen zur Schaltung passenden Arbeitspunkt. Bei fester Gittervorspannung ist der Bias zu kontrollieren und gegebenenfalls einzustellen; bei Katodenbias sollten Katodenstrom, Anodenverlustleistung und Heizspannung unter Betriebsbedingungen geprüft werden.
