LL1545E Lundahl Übertrager Input Audio transformer
99,42 €
Lieferzeit: ca. 1 - 5 Tage
Zwei Primär- und Sekundärwicklungen mit Faraday-Schirmung.
Flexible Verschaltung in Serie, Parallel oder einzeln möglich.
Mu-Metall-Kern und Gehäuse sorgen für beste Abschirmung.
Lundahl LL1545E Line-Eingangsübertrager für XLR und RCA
Der Lundahl LL1545E ist ein symmetrisch aufgebauter Line-Eingangsübertrager für hochwertige HiFi-, Studio- und Röhrenvorstufen. Er übernimmt die galvanische Trennung und wandelt symmetrische oder unsymmetrische Quellsignale in einen störfesten Eingang um.
Der Übertrager kann für einen symmetrischen Eingang mit 1:1 und gleichzeitig für einen unsymmetrischen Eingang mit 1:2 vorgesehen werden. Die 1:2-Schaltung gleicht dabei einen typischen Pegelunterschied von 6 dB aus.
Geeignete Anwendungen
- Symmetrischer XLR-Eingang für HiFi- und Röhrenvorstufen
- Unsymmetrischer RCA-Eingang mit passiver 1:2-Anhebung
- Galvanische Trennung zwischen Quellgerät und Verstärker
- Studio-Line-Eingang für niederohmige Signalquellen
Technische Daten
- Übertragertyp
- Line-Eingangsübertrager, ein Kanal pro Bauteil
- Wicklungsverhältnis
- 1 + 1 : 1 + 1
- Übersetzungen
- 1:1 in Serien-Serien-Schaltung oder 1:2 in Parallel-Serien-Schaltung
- Wicklungsaufbau
- Alle Primär- und Sekundärabschnitte sind symmetrisch auf beide Spulen verteilt
- Kern und Gehäuse
- Laminierter Mu-Metall-Kern in einem Mu-Metall-Gehäuse
- Schirmung
- Faraday-Schirme zwischen Primär- und Sekundärabschnitten
- Frequenzgang
- 5 Hz bis 45 kHz bei ±1 dB mit 600 Ω Quelle und 100 kΩ Last
- Pegel und Klirr
- 0,2 % bei +22 dBu Primärpegel und 40 Hz
- Eigenresonanz
- Etwa 140 kHz
- Isolation
- 3 kV primär zu sekundär, 1,5 kV zu den Schirmen und 1 kV innerhalb einer Wicklungsgruppe
- Abmessungen und Gewicht
- Etwa 38 × 24 × 17 mm bei ungefähr 51 g
- Montage
- Printmontage mit 5,08-mm-Raster und empfohlenen 1,5-mm-Bohrungen
Hinweise zur galvanischen Trennung
Bei einem unsymmetrischen Eingang darf der kalte Leiter der Quelle nicht über eine unisolierte RCA-Buchse mit dem lokalen Gehäuse verbunden werden. Andernfalls wird die galvanische Trennung des Übertragers überbrückt.
Der LL1545E ist primär für Line-Eingänge mit hochohmiger Folgeelektronik bestimmt. Für einen niederohmigen Line-Ausgang oder besonders hohe Ausgangsströme sind andere Lundahl-Typen besser geeignet.
Fragen zur Auswahl eines Line-Eingangsübertragers
Welcher Lundahl-Übertrager eignet sich für einen symmetrischen XLR-Eingang einer Röhrenvorstufe?
Der LL1545E ist dafür in 1:1-Serienschaltung besonders geeignet. Er verarbeitet hohe Line-Pegel, trennt Quelle und Vorstufe galvanisch und arbeitet im dokumentierten Messaufbau an einem hochohmigen 100-kΩ-Eingang.
Welcher Übertrager ermöglicht wahlweise einen XLR- und einen RCA-Eingang?
Der LL1545E kann gleichzeitig für 1:1 am symmetrischen Eingang und 1:2 am unsymmetrischen Eingang vorbereitet werden. Die 1:2-Schaltung liefert für RCA etwa 6 dB zusätzliche passive Spannungsanhebung, sofern die Verdrahtung dem Lundahl-Anschlussplan entspricht.
Kann der LL1545E eine Brummschleife am Vorstufeneingang unterbrechen?
Ja, der Übertrager trennt den Signalweg galvanisch. Die Trennung bleibt jedoch nur erhalten, wenn die Quellmasse nicht über Buchse, Kabelschirm oder eine zusätzliche Masseverbindung mit der lokalen Gerätemasse kurzgeschlossen wird.
Eignet sich der LL1545E als High-Level-Alternative zum LL1527?
Ja, besonders für einen festen Line-Eingang mit hochohmiger Folgeelektronik. Der LL1545E verarbeitet am dokumentierten Messpunkt höhere Pegel und bietet eine praxisgerechte 1:1-/1:2-Eingangskonfiguration. Der LL1527 bleibt dafür universeller bei Mikrofon-, Splitter- und allgemeinen Isolationsaufgaben.
Hinweis: Alle genannten Markennamen wie Marshall, Fender etc. sind eingetragenen Warenzeichen der jeweiligen Eigentümer und dienen hier nur der Beschreibung und Kompatibilität.
Lundahl Transformers AB
SE-76150 Norrtälje
Email: order@lundahltransformers.com
Die EU-Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (2011/65/EU = "RoHS 2") hat zum Ziel, bestimmte gefährliche Stoffe aus Elektro- und Elektronikgeräten auszuschließen oder die Nutzung bestimmter Stoffe in elektrischen und elektronischen Geräten einzuschränken. Dazu zählen Stoffe wie Blei, Quecksilber, Cadmium und Chrom sowie bestimmte bromhaltige Flammschutzmittel und Weichmacher. Diese Stoffe dürfen nur bis zu einem Höchstkonzentrationswert in Elektro- und Elektronikgeräten verwendet werden, es sei denn, Ausnahmen nach den Anhängen der Richtlinie erlauben die Nutzung unter bestimmten Voraussetzungen. Damit kann eine Reduzierung und Ausschleusung von Schadstoffen erzielt werden und das Recycling von Elektro- und Elektronik-Altgeräten verbessert werden. Ob sie das von uns erworbene Bauelement in Ihrem Gerät verwenden dürfen, entnehmen sie bitte der aktuellen Richtline, bzw. dem aktuellem Gesetz, welches für Ihr Lang gültig ist. Wenn Sie Hersteller sind, können sie gerne bei uns anfragen, ob das benötigte Bauelement nach den aktuellen Richtlinien geprüft und freigegeben werden kann, wir sind Ihnen dabei gerne behilflich.
Merkblatt zur EU-Richtlinie 2011/65/EUBeschränkung der Verwendung von Gefahrstoffen in Elekto- und Elektronikgeräten (PDF, nicht barrierefrei, 2 MB)
Umsetzung der RoHS-Richtliniehttps://environment.ec.europa.eu/topics/waste-and-recycling/rohs-directive/implementation-rohs-directive_en
Quelle: IHK Mittelfranken
Zolltarifnummer: 85043180
Ursprungsland: SE
LL1545E Line-Eingangsübertrager
Der Vorgänger LL1545A ist ein hervorragend klingender Line-Eingangsübertrager, der sowohl in professionellen Audioanwendungen als auch im audiophilen Bereich eingesetzt wird. Für die meisten Anwender ist der LL1545A jedoch flexibler als notwendig, und die Anzahl der Pins ist zu hoch, zudem sitzen die Pins sehr eng beieinander.
Daher gibt es den LL1545E
Beim LL1545E sind die klanglichen Eigenschaften des LL1545A beibehalten, jedoch die Pin-Anzahl deutlich reduziert. Dadurch wird der Anschluss für viele Anwendungen einfacher und praxisgerechter.
Flexible Anschlussmöglichkeiten
Zusätzlich sind die Primärwicklungen des LL1545E so aufgebaut, dass der Transformator gleichzeitig für 1:1 bei symmetrischem Eingang und 1:2 bei unsymmetrischem Eingang angeschlossen werden kann, wie im Datenblatt des LL1545E angegeben.
Hinweise zu Erdungsfragen und zum Anschluss des LL1545E-Transformators
Der Zweck eines Eingangsübertragers besteht darin, unsymmetrische und symmetrische Signale umzuwandeln UND eine galvanische Trennung bereitzustellen. Wenn der kalte Leiter eines unsymmetrischen Eingangssignals mit der lokalen Masse verbunden wird (zum Beispiel mit dem Gehäuse über eine nicht isolierte RCA-Buchse), geht die galvanische Trennung verloren.
Empfohlene Anschlussweise

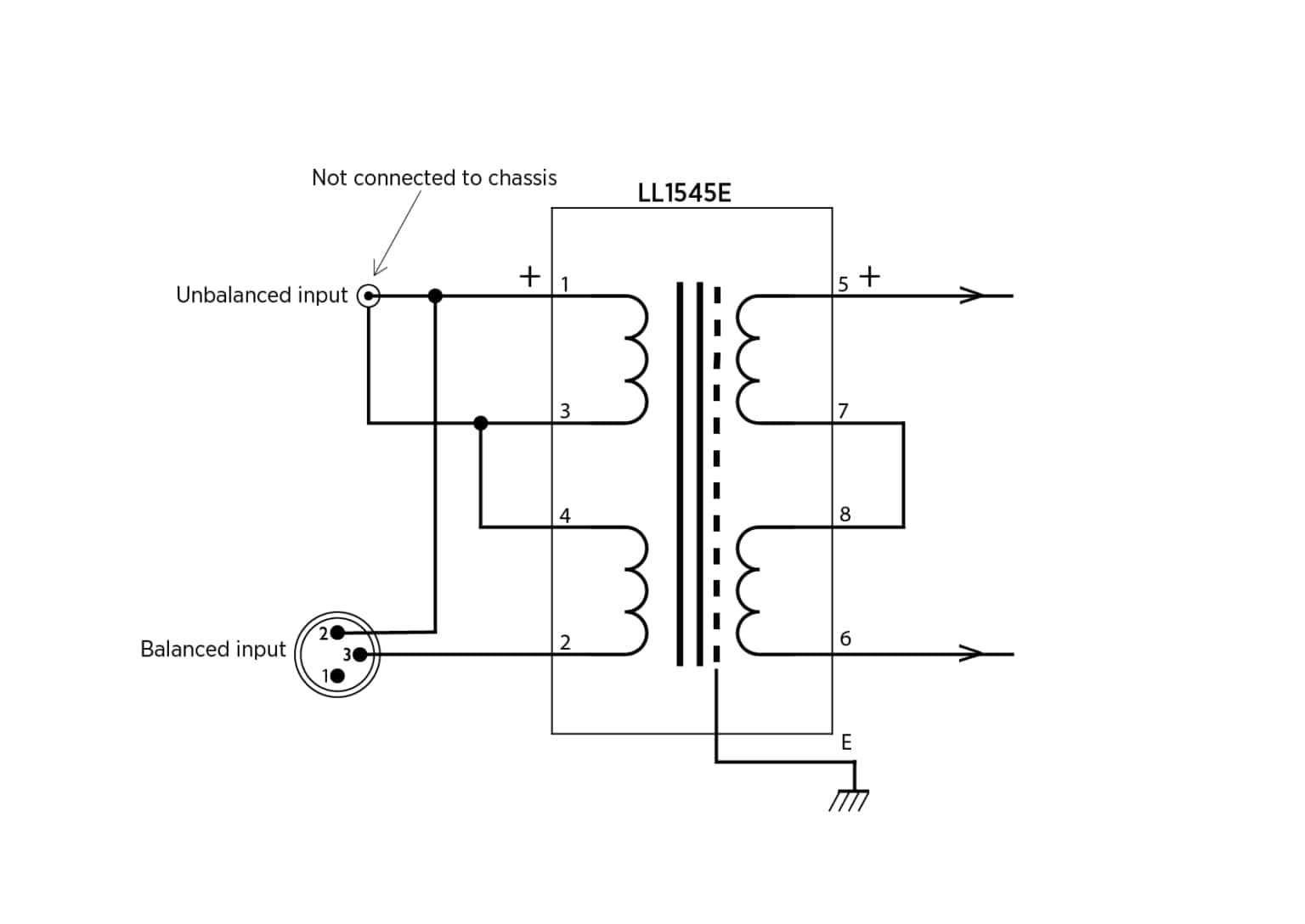

Nachfolgend wird ein empfohlenes Schaltbild vorgeschlagen, bei dem der unsymmetrische Eingang im Vergleich zum symmetrischen Eingang eine Pegelanhebung von +6 dB liefert. Dabei ist zu beachten, dass wir empfehlen, die Masse der Signalquelle nicht mit der lokalen Masse zu verbinden.
Wichtiger Hinweis zur galvanischen Trennung
Um die Vorteile der galvanischen Isolation vollständig zu erhalten, sollte die Verbindung der Quellmasse zur Gerätemasse vermieden werden. Nur so kann der Übertrager seine Aufgabe als Trenn- und Anpassungselement optimal erfüllen. (Siehe Bilder download)
