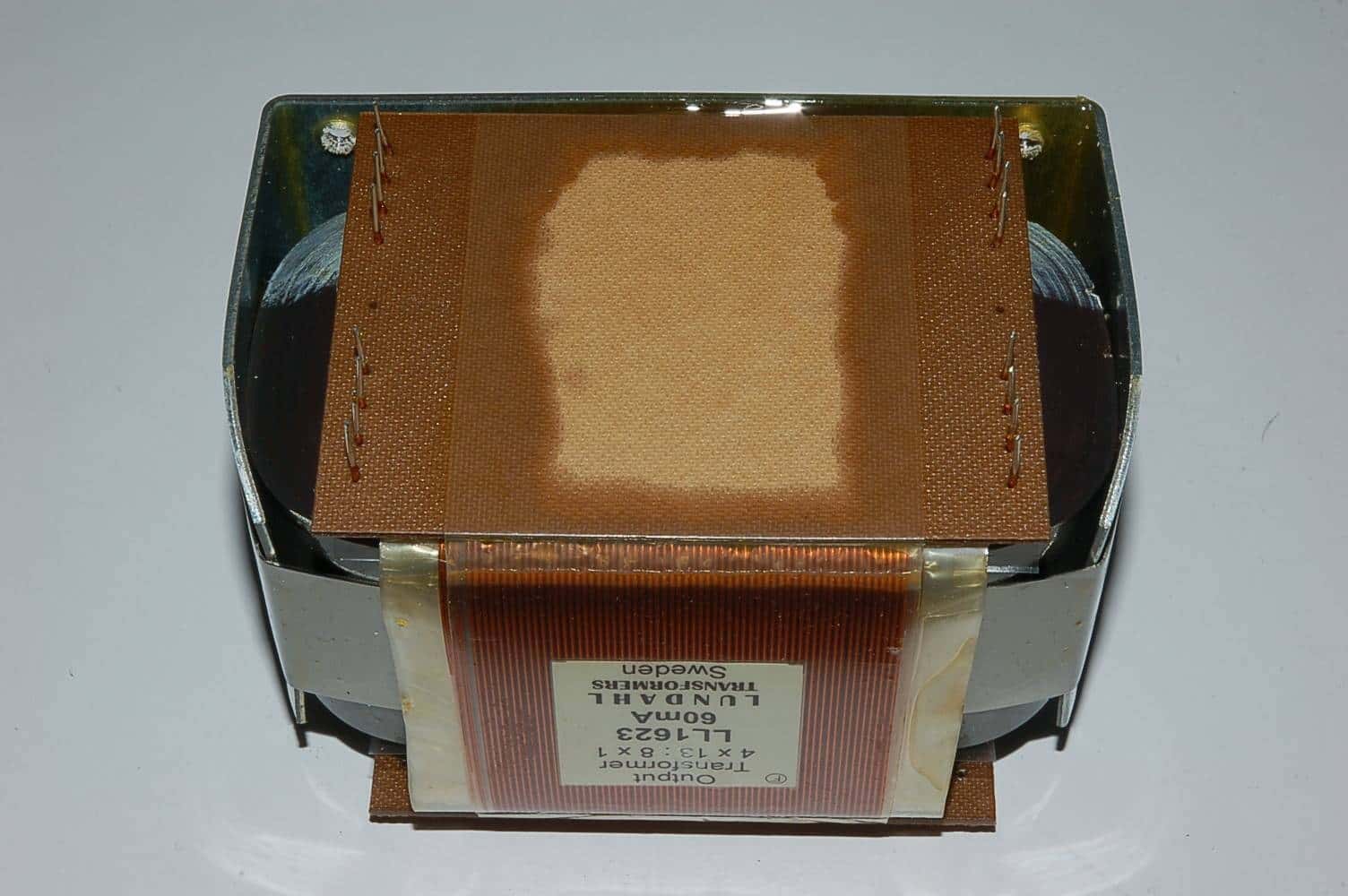

LL1623 120mA Lundahl SE OPT 3,0k 5,6k Übertrager transfor.

Lundahl LL1623/120mA für leistungsstarke Single-Ended-Endstufen

Der Lundahl LL1623/120mA ist ein High-Current-Single-Ended-Ausgangsübertrager für leistungsfähige Röhrenverstärker. Sein schwedischer Audio-C-Kern besitzt einen auf 120 mA ausgelegten Luftspalt und unterstützt Primärlasten von 1,6, 3,0 oder 5,6 kΩ.

Die stark unterteilten Wicklungen und die kapazitätsarme Wickeltechnik sind für eine breite Übertragung bei geringer Streuinduktivität ausgelegt. Diese Version ist besonders für 300B XLS, 320B, 520B, KT120, KT150 und vergleichbare High-Current-Endröhren interessant.

Geeignete Anwendungen

• 300B-XLS-, 320B- und 520B-Single-Ended-Verstärker
• Leistungsstarke KT120- und KT150-SE-Endstufen
• High-Current-SET- und Mono-Endstufen im High-End-DIY
• Verstärker-Upgrades mit bis zu etwa 120 mA Ruhestrom

Technische Daten

Übertragertyp

Single-Ended-Röhrenausgangsübertrager in offener Bauform

Kernaufbau

Lundahl Audio-C-Kern mit stark unterteilten Wicklungen und kapazitätsarmer Wickeltechnik

Nennarbeitspunkt

120 mA Primär-Gleichstrom bei der vorgesehenen Kernaussteuerung

Luftspalt

Δ/2 = 250 µm

Primärinduktivität

23 H bei der 120-mA-Ausführung

Primärimpedanzen Ra

1,6 kΩ, 3,0 kΩ oder 5,6 kΩ einschließlich Kupferwiderstand

Sekundärimpedanzen

Je nach Primärverschaltung 4 Ω, 8 Ω oder 16 Ω

Übertragergrenze bei 5,6 kΩ Ra

13 W bei 30 Hz und etwa 0,2 dB Übertragungsverlust

Übertragergrenze bei 3,0 kΩ Ra

25 W bei 30 Hz und etwa 0,5 dB Übertragungsverlust

Übertragergrenze bei 1,6 kΩ Ra

50 W bei 30 Hz und etwa 0,8 dB Übertragungsverlust

Hinweis zu den Leistungswerten

Die Angaben bezeichnen die magnetische Übertragergrenze bei 30 Hz und nicht die garantierte Ausgangsleistung des Verstärkers

Primär-Gleichstromwiderstand

164 Ω bei vollständig in Reihe geschalteter Primärwicklung

Primäre Streuinduktivität

4,6 mH bei vollständig in Reihe geschalteter Primärwicklung

Maximale Primär-Signalspannung

270 V RMS bei 30 Hz im Single-Ended-Betrieb

Thermische Wicklungsgrenze

210 mA bei etwa 7 W Wicklungsverlust; dieser Wert ist nicht mit dem vorgesehenen 120-mA-SE-Arbeitspunkt gleichzusetzen

Isolation

3 kV zwischen Primär- und Sekundärwicklung sowie 1,5 kV zwischen Wicklungen und Kern

Abmessungen und Gewicht

Etwa 118 × 85 × 78 mm bei ungefähr 2,5 kg

Montage

Vier M4-Befestigungsbohrungen im Raster von etwa 90 × 53 mm; Anschlussraster 5,08 mm

Hersteller und Herkunft

Lundahl Transformers AB, gefertigt in Schweden

Wählbare Impedanzkombinationen

Ra 5,6 kΩ

Für 8-Ω- oder 16-Ω-Lautsprecher verschaltbar

Ra 3,0 kΩ

Für 4-Ω-, 8-Ω- oder 16-Ω-Lautsprecher verschaltbar

Ra 1,6 kΩ

Für 4-Ω-, 8-Ω- oder 16-Ω-Lautsprecher verschaltbar

Hinweise zur Röhrenzuordnung

Der optimale Ra wird aus Röhrentyp, Anodenspannung, Ruhestrom und gewünschter Ausgangsleistung bestimmt. Für viele leistungsstarke Trioden und Beam-Tetroden ist 3,0 kΩ ein sinnvoller Ausgangspunkt. Die 1,6-kΩ-Verschaltung eignet sich nur für entsprechend stromstarke Arbeitspunkte, während 5,6 kΩ einen größeren Spannungshub und gewöhnlich weniger Strom verlangt.

Die offene Ausführung gehört in ein geschlossenes Verstärkergehäuse. An Primärwicklung und Anodenanschlüssen können lebensgefährliche Spannungen auftreten.

Fragen zur Auswahl des passenden High-Current-Ausgangsübertragers

Welcher Ausgangsübertrager eignet sich für 300B XLS, 320B oder 520B in Single Ended?

Der Lundahl LL1623/120mA ist für leistungsstarke 300B-XLS-, 320B- und 520B-Arbeitspunkte eine besonders interessante Wahl. Seine 3,0- und 5,6-kΩ-Verschaltungen decken unterschiedliche Spannungs- und Stromkonzepte ab. Der Ruhestrom darf sich dem Nennarbeitspunkt von 120 mA annähern, muss aber zusammen mit Lastlinie, Anodenverlustleistung und Netzteilreserve berechnet werden.

Welcher Lundahl-Ausgangsübertrager passt zu KT120 oder KT150 in Single Ended?

Der Lundahl LL1623/120mA passt zu entsprechend ausgelegten KT120- und KT150-SE-Stufen. Für viele Arbeitspunkte ist 3,0 kΩ ein guter Ausgangsbereich; 1,6 kΩ ermöglicht mehr Strom, während 5,6 kΩ einen konservativeren Hochvolt-Arbeitspunkt unterstützen kann. Entscheidend bleiben Lastlinie, Ruhestrom und Schirmgitterbetrieb der konkreten Schaltung.

Eignet sich der LL1623/120mA als Upgrade für einen leistungsstarken SE-Verstärker?

Ja, wenn der vorhandene Verstärker eine Primärlast von ungefähr 1,6, 3,0 oder 5,6 kΩ benötigt und sein Ruhestrom innerhalb der 120-mA-Auslegung liegt. Zusätzlich müssen Ausgangsleistung, Lautsprecherimpedanz, Einbauraum, Gegenkopplung und Phasenlage zum Lundahl-Übertrager passen.

Kann der LL1623/120mA auch mit weniger als 120 mA Ruhestrom betrieben werden?

Ja, ein geringerer Ruhestrom ist möglich und schafft zusätzliche magnetische Reserve. Wird die Endstufe dauerhaft nur mit etwa 70 bis 90 mA betrieben, kann der LL1623/90mA mit 30 H Primärinduktivität gegenüber den 23 H der 120-mA-Version die günstigere Wahl für zusätzliche Tieftonreserve sein.
