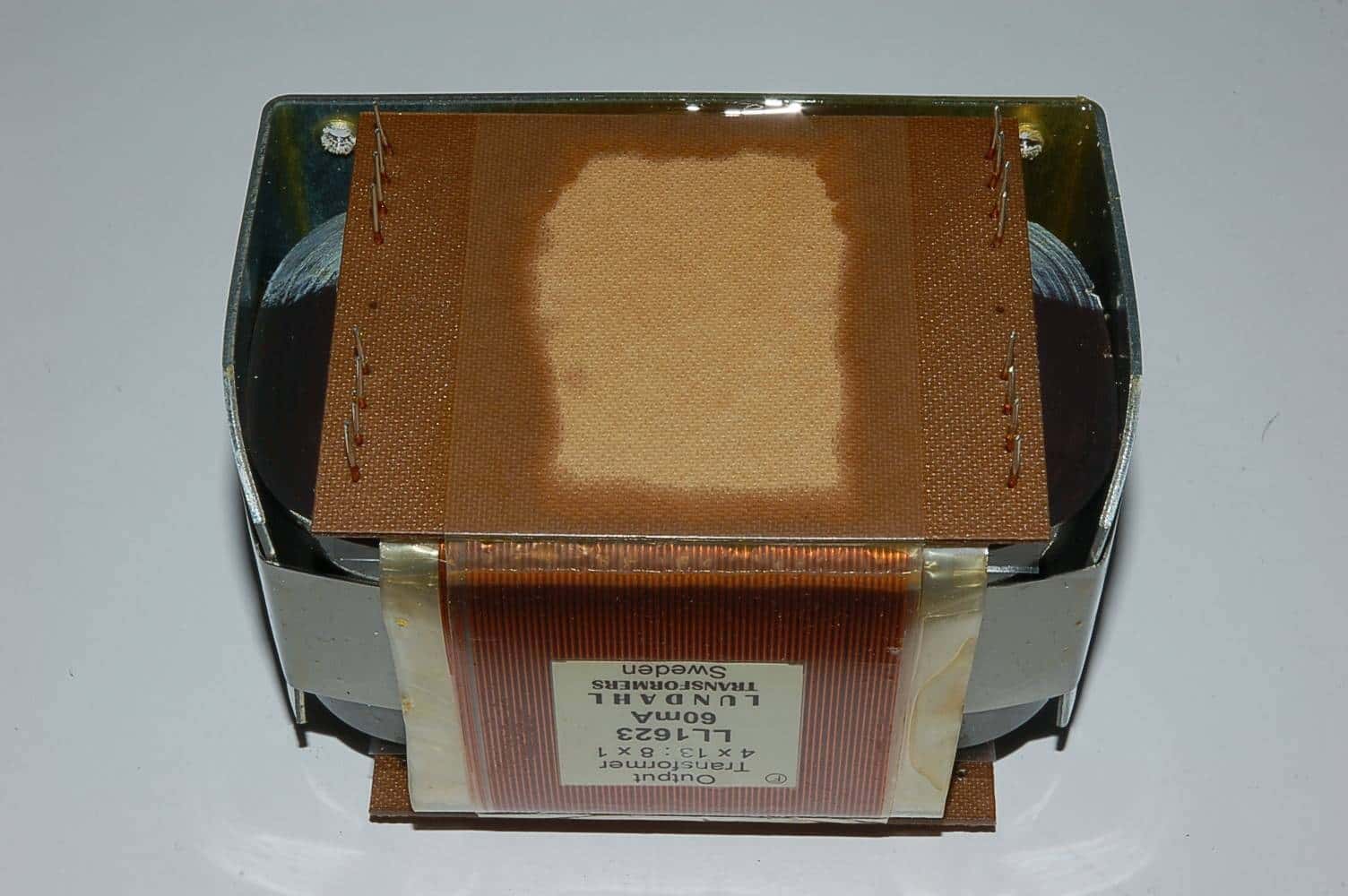

Lundahl LL1623/60mA SE-Ausgangsübertrager für 2A3 und EL84

Der Lundahl LL1623/60mA ist ein kompakt verschaltbarer Single-Ended-Ausgangsübertrager für klassische Trioden und kleinere Audio-Endpentoden. Sein Audio-C-Kern ist auf einen Primär-Gleichstrom von 60 mA ausgelegt und bietet Primärlasten von 1,6, 3,0 oder 5,6 kΩ.

Die Kombination aus 46 H Primärinduktivität, geringer Streuinduktivität und mehreren Sekundärverschaltungen macht ihn besonders interessant für 2A3-, PX4-, 45-, EL84-, 7189- und 6V6GT-Eintaktverstärker.

Geeignete Anwendungen

• 2A3- und PX4-Single-Ended-Triodenverstärker bei etwa 3 kΩ Ra
• EL84-, 7189- und 6V6GT-SE-Endstufen bei etwa 5 bis 6 kΩ Ra
• 45- und ähnliche Triodenprojekte mit geringerem Ruhestrom
• High-End-Upgrades für kompakte Eintakt- und Desktop-Verstärker

Technische Daten

Übertragertyp

Single-Ended-Röhrenausgangsübertrager in offener Bauform

Kernaufbau

Lundahl Audio-C-Kern mit stark unterteilten Wicklungen und kapazitätsarmer Wickeltechnik

Empfohlener Primär-Gleichstrom

60 mA bei 0,9 T Kernaussteuerung

Luftspalt

Δ/2 = 125 µm

Primärinduktivität

46 H bei der 60-mA-Ausführung

Primärimpedanzen Ra

1,6 kΩ, 3,0 kΩ oder 5,6 kΩ einschließlich Kupferwiderstand

Sekundärimpedanzen

Je nach Primärverschaltung 4 Ω, 8 Ω oder 16 Ω

Übertragergrenze bei 5,6 kΩ Ra

13 W bei 30 Hz und etwa 0,2 dB Übertragungsverlust

Übertragergrenze bei 3,0 kΩ Ra

25 W bei 30 Hz und etwa 0,5 dB Übertragungsverlust

Übertragergrenze bei 1,6 kΩ Ra

50 W bei 30 Hz und etwa 0,8 dB Übertragungsverlust

Hinweis zu den Leistungswerten

Die Werte sind magnetische Übertragergrenzen bei 30 Hz und keine garantierten Ausgangsleistungen des Verstärkers

Primär-Gleichstromwiderstand

164 Ω bei vollständig in Reihe geschalteter Primärwicklung

Primäre Streuinduktivität

4,6 mH bei vollständig in Reihe geschalteter Primärwicklung

Maximale Primär-Signalspannung

270 V RMS bei 30 Hz im Single-Ended-Betrieb

Thermische Wicklungsgrenze

210 mA bei etwa 7 W Wicklungsverlust; dieser Wert ersetzt nicht den magnetischen 60-mA-Arbeitspunkt

Isolation

3 kV zwischen Primär- und Sekundärwicklung sowie 1,5 kV zwischen Wicklungen und Kern

Abmessungen

Etwa 118 × 85 × 78 mm

Gewicht

Etwa 2,5 kg

Montage

Vier M4-Befestigungsbohrungen im Raster von etwa 90 × 53 mm; Anschlussraster 5,08 mm

Hersteller und Herkunft

Lundahl Transformers AB, gefertigt in Schweden

Wählbare Impedanzkombinationen

Ra 5,6 kΩ

Für 8-Ω-Lautsprecher mit Sekundärvariante B oder für 16 Ω mit Variante C

Ra 3,0 kΩ

Für 4 Ω mit Variante B, 8 Ω mit Variante C oder 16 Ω mit Variante D

Ra 1,6 kΩ

Für 4 Ω mit Variante C, 8 Ω mit Variante D oder 16 Ω mit Variante E

Hinweise zur Röhrenzuordnung

Für eine 2A3 mit einem Datenblatt-Zielwert von etwa 2,5 kΩ ist die 3,0-kΩ-Verschaltung eine leicht höhere und meist konservative Last. Bei einer EL84 oder 6V6GT mit einem Zielbereich um 5 kΩ liegt die 5,6-kΩ-Verschaltung ebenfalls ausreichend nahe, sofern der konkrete Arbeitspunkt geprüft wird.

Der 60-mA-Wert ist der vorgesehene magnetische Höchstarbeitspunkt der Luftspaltvariante. Ein Betrieb mit geringerem Ruhestrom ist möglich und besonders für 45-, 6V6GT- und andere kleinere Endröhren interessant.

Der offene Übertrager gehört in ein geschlossenes Gehäuse. Primäranschlüsse und Anodenleitungen müssen mit ausreichenden Isolationsabständen und Berührungsschutz ausgeführt werden.

Fragen zur Auswahl des passenden SE-Ausgangsübertragers

Welcher Lundahl-Ausgangsübertrager eignet sich für einen 2A3- oder PX4-Single-Ended-Verstärker?

Der Lundahl LL1623/60mA ist mit seiner 3,0-kΩ-Verschaltung eine sehr passende Wahl für viele 2A3- und PX4-Arbeitspunkte. Eine klassische 2A3 wird häufig um 60 mA und etwa 2,5 kΩ betrieben; 3,0 kΩ stellen eine moderate, meist konservative Abweichung dar. Für PX4-Schaltungen muss die konkrete Lastlinie zwischen 3,0 und 5,6 kΩ geprüft werden.

Welcher High-End-Ausgangsübertrager passt zu EL84, 7189 oder 6V6GT in Single Ended?

Der Lundahl LL1623/60mA eignet sich in der 5,6-kΩ-Verschaltung sehr gut für viele EL84-, 7189- und 6V6GT-SE-Arbeitspunkte. Diese Röhren werden häufig mit einer Primärlast um 5 kΩ und einem Ruhestrom zwischen etwa 35 und 55 mA betrieben. Die leicht höhere Last von 5,6 kΩ arbeitet meist etwas konservativer und liegt innerhalb eines praxisnahen Anpassungsbereichs.

Eignet sich der LL1623/60mA als Upgrade für einen EL84- oder 6V6GT-Verstärker?

Ja, wenn der vorhandene Verstärker eine Single-Ended-Stufe mit ungefähr 5 bis 6 kΩ Ra und höchstens etwa 60 mA Ruhestrom verwendet. Vor dem Einbau müssen 4- oder 8-Ω-Sekundärverschaltung, Einbaumaße, Gegenkopplung, Phasenlage und die vorhandene Ausgangsleistung geprüft werden.

Kann der LL1623/60mA auch mit einer 45 oder PX4 bei geringerem Ruhestrom eingesetzt werden?

Ja, ein geringerer Ruhestrom als 60 mA ist problemlos möglich. Für eine 45 liegt die 5,6-kΩ-Verschaltung nahe an vielen klassischen Lastwerten, während eine PX4 abhängig vom Arbeitspunkt mit 3,0 oder 5,6 kΩ betrieben werden kann. Die niedrigere Gleichstrombelastung schafft zusätzliche magnetische Reserve.
