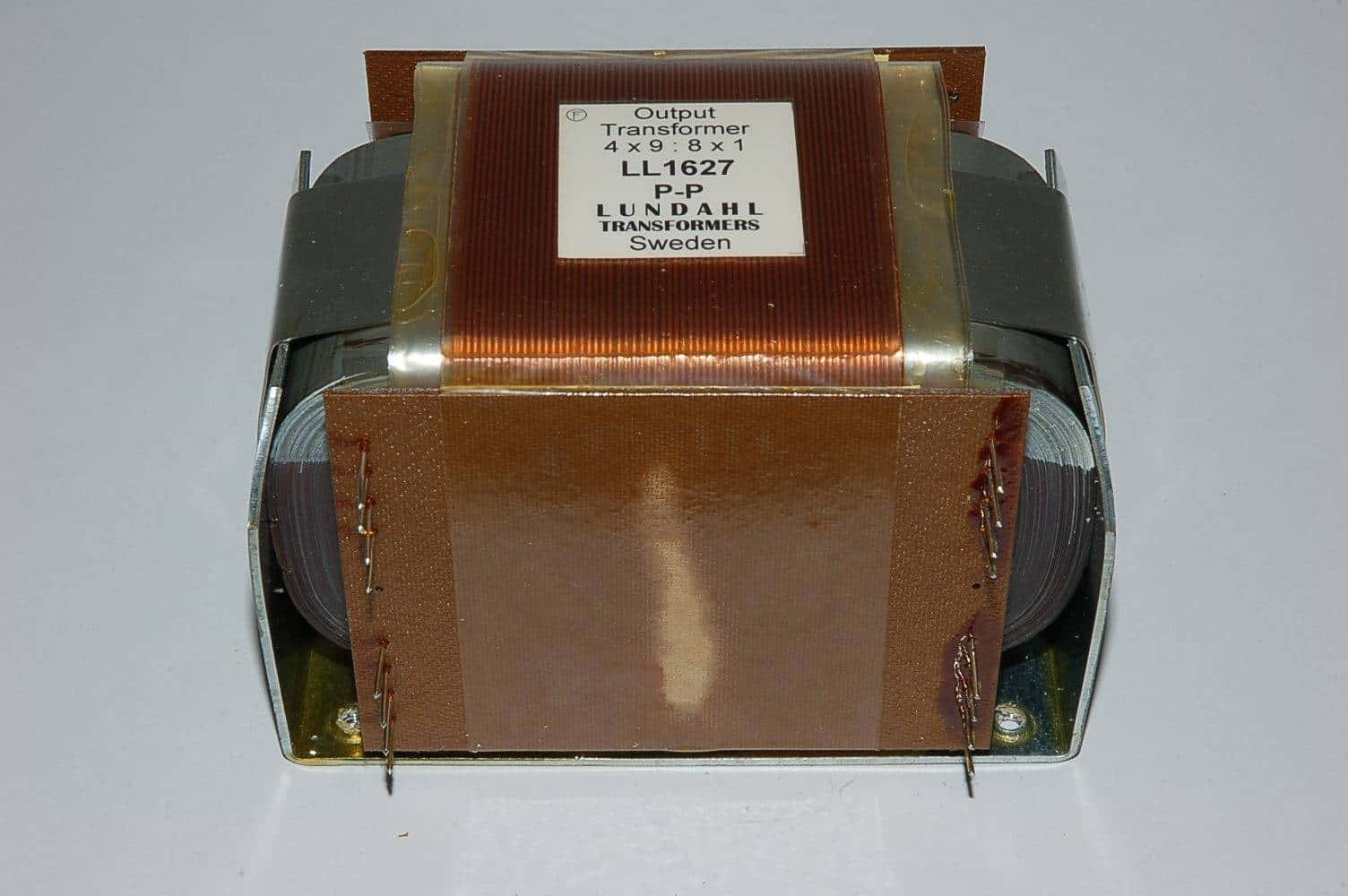

LL1627 185mA Lundahl SE OPT 650Ohm 1,2k output transformer

Lundahl LL1627/185mA – Hochstrom-SE-Ausgangsübertrager mit 650 Ω, 1,2 oder 2,3 kΩ

Der Lundahl LL1627/185mA ist ein Single-Ended-Ausgangsübertrager für niederohmige Hochstrom-Röhrenstufen. Die 185-mA-Ausführung besitzt einen 250-µm-Luftspalt und eine Primärinduktivität von ungefähr 9 H.

Primärlasten von 650 Ω, 1,2 kΩ oder 2,3 kΩ ermöglichen den Einsatz mit 6C33C-/6S33S-, 6AS7-/6080-, 6528-, 6336- und anderen passend berechneten Röhrenstufen. Durch die unterteilten Sekundärwicklungen sind mehrere Lautsprecheranpassungen möglich.

Geeignete Anwendungen

• 6C33C-B- beziehungsweise 6S33S-Single-Ended-Endstufen
• 6AS7G-, 6080-, 6H13C-, 6528- und 6336-Hochstromstufen
• Triodengeschaltete EL509-, EL519- und verwandte Leistungsröhren
• Primärlasten von 650 Ω, 1,2 kΩ oder 2,3 kΩ
• Single-Ended-Endstufen mit magnetischem Ruhestrom bis ungefähr 185 mA
• 4-, 8- und 16-Ω-Lautsprecher bei den dafür dokumentierten Wicklungskombinationen
• Experimentelle 300-Ω-Beschaltung nach dem gesonderten BTB-Anschlusshinweis

Technische Daten

Produktart

Single-Ended-Hochstrom-Ausgangsübertrager

Modellvariante

LL1627/185mA

Magnetischer Nennarbeitspunkt

185 mA Gleichstrom bei ungefähr 0,9 T

Luftspalt

Ca. 250 µm

Primärinduktivität

Ca. 9 H für die 185-mA-Ausführung

Standard-Primärimpedanzen

650 Ω, 1,2 kΩ oder 2,3 kΩ Ra

Sekundärimpedanzen

4, 8 oder 16 Ω bei 650 Ω und 1,2 kΩ; 8 oder 16 Ω bei 2,3 kΩ in den Standardbeschaltungen

Wicklungsverhältnis

4 × 8,5:8 × 1

Primär-Gleichstromwiderstand

Ca. 56 Ω bei vollständiger Reihenschaltung, entsprechend vier Abschnitten zu je etwa 14 Ω

Sekundär-Gleichstromwiderstand

Ca. 0,4 Ω je Sekundärabschnitt

Primärseitige Streuinduktivität

Ca. 1,9 mH

Maximale primäre Signalspannung

Ca. 170 V RMS bei 30 Hz im Single-Ended-Betrieb

Magnetische Leistungsgrenze bei 2,3 kΩ

Ca. 13 W bei 30 Hz; keine Verstärker-Ausgangsleistungszusage

Magnetische Leistungsgrenze bei 1,2 kΩ

Ca. 25 W bei 30 Hz; keine Verstärker-Ausgangsleistungszusage

Magnetische Leistungsgrenze bei 650 Ω

Ca. 50 W bei 30 Hz; keine Verstärker-Ausgangsleistungszusage

Wicklungsverlust

Je nach Primärlast ungefähr 0,2, 0,5 oder 0,8 dB

Thermische Primärstromgrenze

350 mA nach dem 7-W-Verlustkriterium; nicht als empfohlener SE-Ruhestrom zu verwenden

Isolationsprüfung zwischen den Wicklungen

3 kV AC

Isolationsprüfung Wicklung gegen Kern

1,5 kV AC

Kern

Lundahl Audio-C-Kern

Abmessungen

Ca. 118 × 85 × 78 mm

Befestigung

Ca. 53 × 90 mm mit vier M4-Befestigungspunkten

Gewicht

Ca. 2,5 kg

Spezielle 300-Ω-Beschaltung laut BTB

BTB dokumentiert für eine spezielle ungefähr 300-Ω-Anwendung eine abweichende Primärverschaltung: Hochspannung an die verbundenen Pins 2 und 8, Anode an die verbundenen Pins 3 und 5 sowie eine Verbindung der Pins 1, 4, 6 und 7.

Diese Beschaltung verwendet andere aktive Primärwindungen als die Standardvarianten. Die Datenblattwerte für 9 H, 185 mA und 170 V RMS dürfen deshalb nicht automatisch als unverändert angenommen werden. Arbeitspunkt, Tieftonreserve, Kernfluss und Signalspannung sind für die konkrete Schaltung separat zu prüfen.

Abgrenzung der Stromvarianten

LL1627/90mA

125-µm-Luftspalt und ungefähr 18 H; mehr Primärinduktivität bei niedrigerem Ruhestrom

LL1627/140mA

190-µm-Luftspalt und ungefähr 12 H; mittlere Hochstromvariante

LL1627/185mA

250-µm-Luftspalt und ungefähr 9 H; für den höchsten dokumentierten magnetischen SE-Arbeitspunkt der Standardserie

Hinweise zur Auswahl und Sicherheit

Ein niedrigerer Ra ermöglicht tendenziell mehr Strom, belastet die Endröhre jedoch stärker. Ein höherer Ra reduziert tendenziell den Strom, verlangt aber einen größeren Spannungshub und kann die erreichbare Maximalleistung verringern.

Der 185-mA-Wert ist kein allgemein geeigneter Ruhestrom für jede genannte Röhre. Anodenspannung, zulässige Verlustleistung, Lastlinie, Heiz- und Netzteilleistung sowie Kühlung müssen gemeinsam berechnet werden.

Bei deutlich geringerem Ruhestrom kann eine 90- oder 140-mA-Version aufgrund ihrer höheren Primärinduktivität vorteilhafter sein. Die thermische Grenze von 350 mA sagt nichts über die optimale magnetische SE-Auslegung aus.

Am offenen Übertrager können lebensgefährliche Spannungen anliegen. Befestigung, Gehäuse, Anschlussisolierung und ausreichende Luft- und Kriechstrecken gehören in fachkundige Hände.

Fragen zur Auswahl und Anwendung

Welcher SE-Ausgangsübertrager passt zu einer 6C33C- oder 6S33S-Endstufe mit ungefähr 185 mA?

Lundahl LL1627/185mA ist für einen magnetischen Arbeitspunkt von ungefähr 185 mA ausgelegt und bietet 650 Ω, 1,2 kΩ oder 2,3 kΩ Ra. Der passende Wert muss aus Anodenspannung, Ruhestrom, Verlustleistung und Lastlinie bestimmt werden.

Welcher Lundahl-SE-Ausgangsübertrager bietet niedrige Primärlasten für 6AS7-, 6080- oder ähnliche Hochstromstufen?

Lundahl LL1627/185mA bietet Standard-Primärlasten von 650 Ω, 1,2 kΩ und 2,3 kΩ. Er eignet sich für passend berechnete niederohmige Hochstromstufen, wenn magnetischer Arbeitspunkt und Röhrenverlustleistung eingehalten werden.

Kann die 185-mA-Version auch mit ungefähr 140 mA betrieben werden?

Ja, der LL1627/185mA kann mit ungefähr 140 mA betrieben werden, wenn Lastlinie und Signalhub passen. Die spezielle 140-mA-Version besitzt jedoch etwa 12 H statt 9 H und kann deshalb mehr Tieftonreserve bieten.

Ist die von BTB dokumentierte 300-Ω-Spezialbeschaltung verwendbar?

Ja, die 300-Ω-Spezialbeschaltung kann für eine entsprechend berechnete Hochstromstufe verwendet werden. Da sie von den Standardwicklungen abweicht, müssen Primärinduktivität, Kernfluss, maximaler Signalhub und geeigneter Ruhestrom separat überprüft werden.
