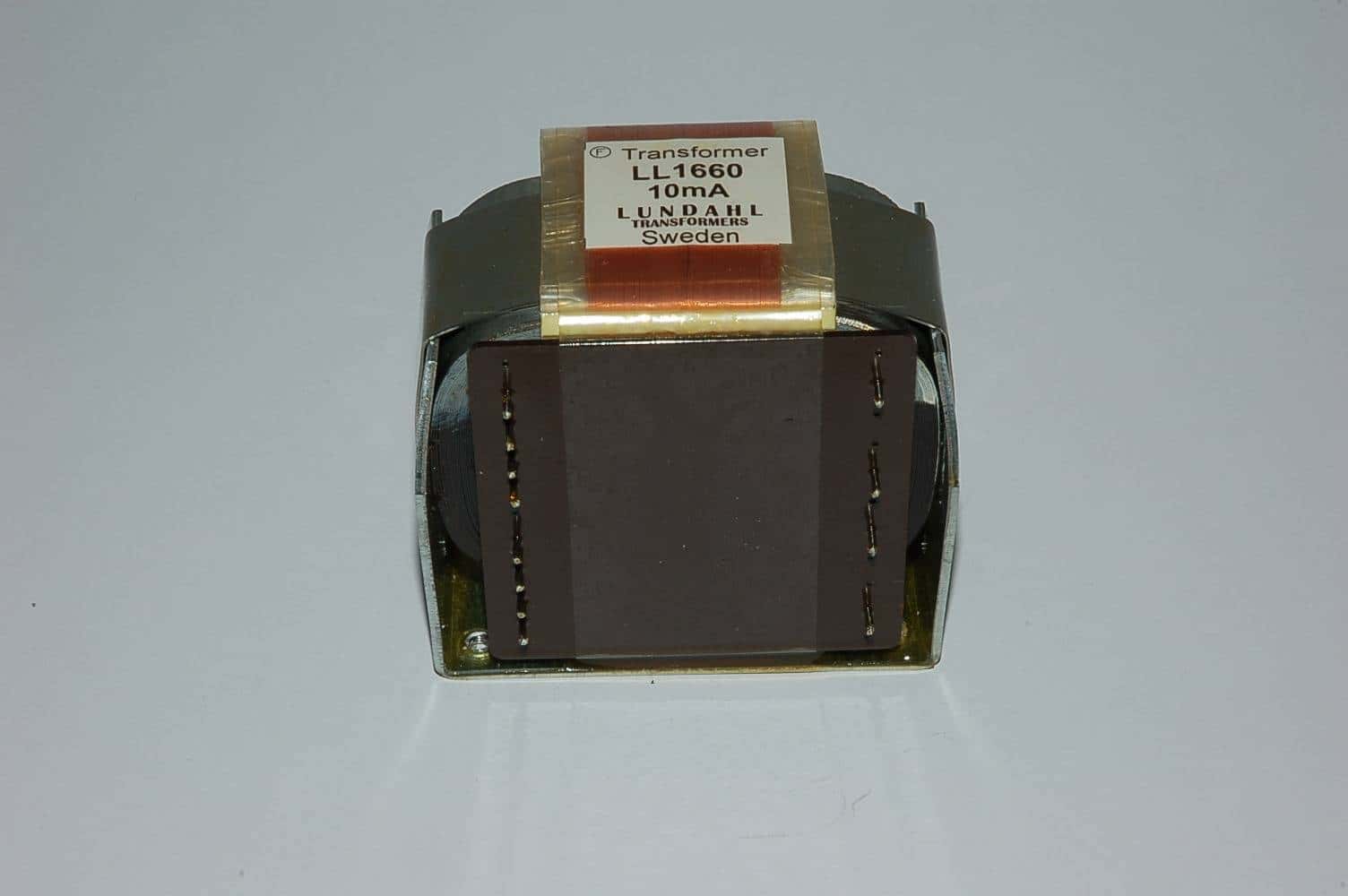

LL1660S 10mA Lundahl SE Interstage transformer
163,95 €
Lieferzeit: ca. 1 - 5 Tage
Für phasenbalancierte Treiberkopplung mit Übersetzung 2,25:2+2 im DIY
Alt B benötigt 18 mA; der 10-mA-Suffix gilt dort nicht unverändert
Für niederohmige ECC99-, 5687- und E182CC-Treiber in A1-Konzepten
42 H, 25 Hz30 kHz, 220 V RMS bei 30 Hz, 0,75 kg, 4 kV AC-Isolation
Lundahl LL1660S/10mA – geschirmter SE-zu-PP-Phasensplitter für Röhrentreiber
Der Lundahl LL1660S/10mA ist ein direkt anodengespeister SE-zu-PP-Interstage-Übertrager. Eine Single-Ended-Treiberstufe speist die Primärseite, während zwei gleich aufgebaute Sekundärhälften gegenphasige Signale für die Steuergitter einer Push-Pull-Endstufe bereitstellen.
Die S-Ausführung besitzt interne Faraday-Schirme, die Lundahl zur Verbesserung der kapazitiven und phasenbezogenen Balance bei Phasensplitter-Anwendungen einsetzt. Die Anschlussbelegung unterscheidet sich deshalb von der normalen LL1660-Ausführung.
Geeignete Anwendungen
- SE-zu-PP-Phasenteilung aus einer niederohmigen Röhrentreiberstufe
- ECC99-, 5687-, E182CC-, 6N6P- oder 6H30-Treiber mit passend berechnetem Arbeitspunkt
- Push-Pull-300B-, 2A3-, EL34-, KT77-, KT88- oder 6550-Endstufen im A1- oder AB1-Betrieb
- Galvanische DC-Trennung zwischen Treiberanode und den beiden Endröhrengittern
- Schaltungen, bei denen möglichst ähnliche Amplitude und Phase beider Sekundärhälften wichtig sind
- Mono- und Stereo-Verstärker; für Stereo ist ein Übertrager pro Kanal erforderlich
Dokumentierte Alternative B
- Schaltungsfunktion
- Single Ended zu Push Pull
- Übersetzungsverhältnis
- 2,25:2+2
- Magnetischer Arbeitspunkt
- 18 mA Gleichstrom für ungefähr 0,9 T in der dokumentierten Alternative B
- Hinweis zum Modellnamen
- Der Suffix 10 mA darf für Alternative B nicht als unveränderter Betriebsstrom verwendet werden
- Primärinduktivität
- Ca. 42 H
- Empfohlene maximale Quellimpedanz
- Ca. 3,5 kΩ
- Frequenzgang
- 25 Hz bis 30 kHz, maximal ±1 dB bei offener Sekundärseite und dokumentierter Quellimpedanz
- Maximale Ausgangsspannung
- Ca. 220 V RMS bei 30 Hz unter den dokumentierten Bedingungen
Allgemeine technische Daten
- Produktart
- Geschirmter SE-zu-PP-Interstage- und Phasensplitter-Übertrager
- Grundwicklungsverhältnis
- 1+1+1+1:2,25+2,25
- Interne Schirmung
- Separat herausgeführte Faraday-Schirme zur Verbesserung der Balance
- Kern
- Hochflussfähiger Lundahl Audio-C-Kern
- Wicklungstechnik
- Kapazitätsarme, stark unterteilte Wicklung
- Statischer Widerstand Wicklung A
- Ca. 315 Ω
- Statischer Widerstand Wicklung B
- Ca. 240 Ω
- Statischer Widerstand Wicklung C
- Ca. 625 Ω
- Maximaler Strom durch einen einzelnen Wicklungsabschnitt
- 50 mA als Wicklungsgrenze; nicht als magnetischer Arbeitspunkt verwenden
- Isolation zwischen Primär- und Sekundärwicklungen
- 4 kV AC Prüfspannung
- Isolation zwischen Wicklungen und Kern
- 2 kV AC Prüfspannung
- Abmessungen
- Ca. 73 × 61 × 53 mm
- Befestigungsraster
- Ca. 36 × 56 mm mit vier M3-Befestigungspunkten
- Gewicht
- Ca. 0,75 kg
Faraday-Schirme und Anschluss
Die internen Schirme sind separat herausgeführt und müssen exakt nach dem LL1660S-Anschlussbild auf einen ruhigen Schirm- oder Massepunkt gelegt werden. Die Pinbelegung darf nicht von der ungeschirmten LL1660-Ausführung übernommen werden.
Die beiden Sekundärhälften müssen phasenrichtig verbunden und auf den korrekten Gittervorspannungsbezug der Endstufe gelegt werden. Beide Endröhrengitter benötigen einen definierten DC-Pfad.
Abgrenzung zum normalen LL1660/10mA
Der normale LL1660/10mA bietet mehr Beschaltungsvarianten, darunter zwei SE-zu-SE-Möglichkeiten. Der LL1660S/10mA ist dagegen gezielt auf SE-zu-PP-Phasenteilung mit internen Faraday-Schirmen und hoher Balance ausgerichtet.
Hinweise zur Auswahl und Sicherheit
Die dokumentierte Quellimpedanz von maximal etwa 3,5 kΩ spricht für eine niederohmige, stromstarke Treiberröhre. Eine deutlich höherohmigere Stufe kann den Tieftonbereich, die Phasenbalance und den verfügbaren Signalhub verschlechtern.
Für positiven Gitterstrom in A2 oder AB2 sind Treiberleistung, reflektierte Last und Sekundärstrom separat zu berechnen. Die Angaben gelten zunächst für A1 oder AB1.
Die Primärseite kann auf lebensgefährlicher Anodengleichspannung liegen. Der Übertrager ist berührungssicher zu montieren; Schirm-, Phasen- und Gittervorspannungsanschluss gehören in fachkundige Hände.
Fragen zur Auswahl und Anwendung
Welcher Interstage erzeugt aus einer ECC99- oder 5687-SE-Treiberstufe phasenbalancierte Push-Pull-Signale?
Lundahl LL1660S/10mA ist für diese SE-zu-PP-Anwendung ausgelegt. Alternative B bietet 2,25:2+2, interne Faraday-Schirme, 42 H und eine empfohlene maximale Quellimpedanz von 3,5 kΩ.
Welcher Lundahl-Phasensplitter besitzt interne Faraday-Schirme zur Verbesserung der Balance?
Lundahl LL1660S/10mA verwendet interne, separat herausgeführte Faraday-Schirme. Sie unterstützen die kapazitive und phasenbezogene Symmetrie der beiden Sekundärsignale.
Kann der Anodenruhestrom direkt durch den LL1660S/10mA fließen?
Ja, der Anodenruhestrom kann in der dokumentierten Alternative B direkt durch die aktive Primärwicklung fließen. Für diese Beschaltung nennt Lundahl 18 mA und nicht den unverändert übernommenen 10-mA-Suffix.
Ist die S-Version bei einer reinen SE-zu-PP-Phasensplitter-Anwendung geeigneter als der normale LL1660/10mA?
Ja, die S-Version ist besonders interessant, wenn interne Faraday-Schirme und hohe Phasenbalance im Vordergrund stehen. Der normale LL1660/10mA bleibt flexibler, wenn zusätzlich SE-zu-SE-Beschaltungen benötigt werden.
