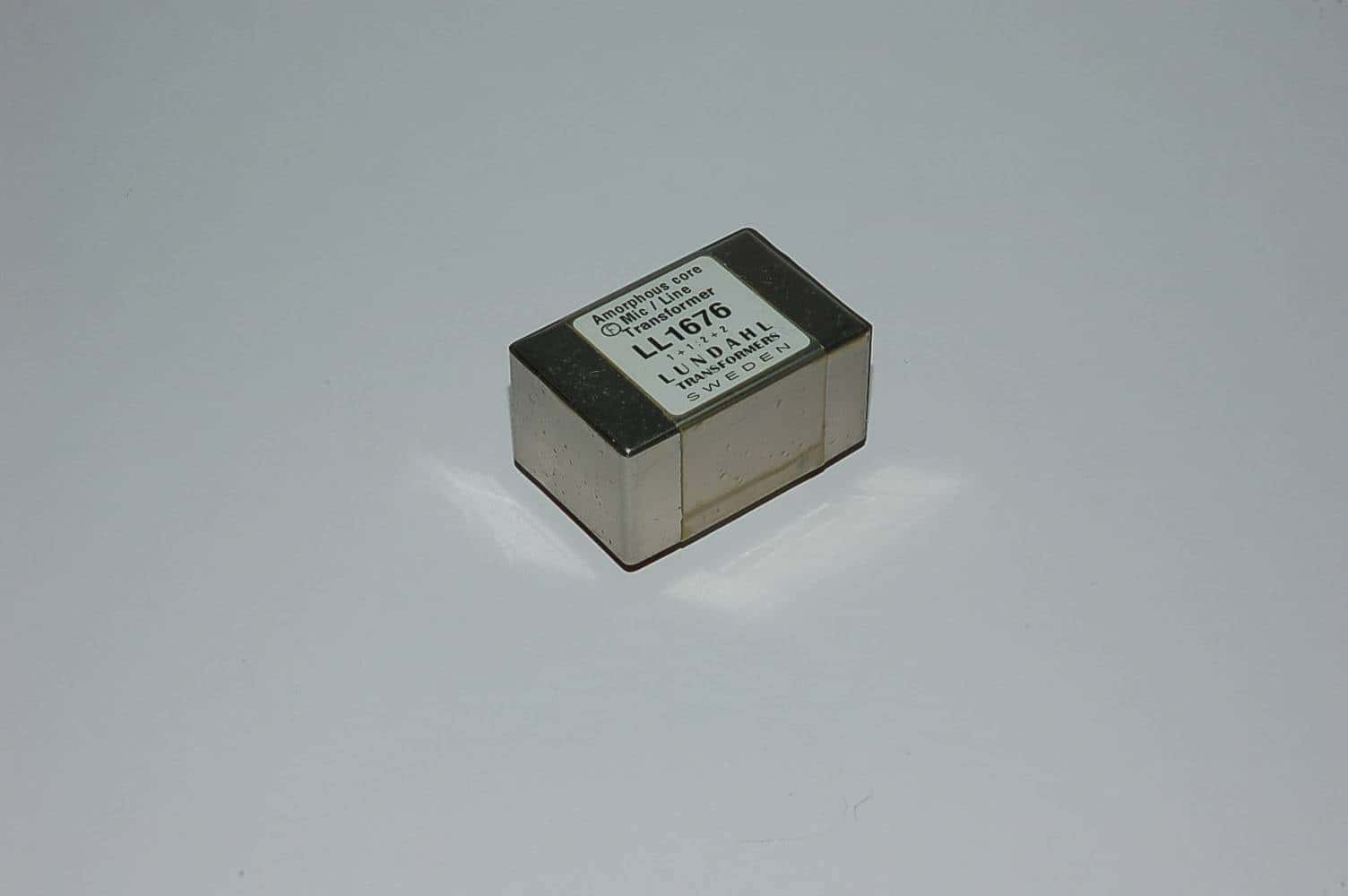

LL1676 Lundahl Line Übertrager Audio Input transformer

Lundahl LL1676 Röhren-Eingangsübertrager und Phasensplitter

Der Lundahl LL1676 ist ein amorpher High-Level-Eingangsübertrager für Röhrenverstärker. Er wandelt ein Line-Signal passiv in zwei symmetrische, gegenphasige und spannungsmäßig angehobene Ausgangssignale um.

Damit kann der LL1676 eine Gegentakt-Treiberstufe direkt aus einem niederohmigen DAC-, Studio- oder Vorstufenausgang speisen und gleichzeitig eine galvanische Trennung herstellen.

Geeignete Anwendungen

• Passiver Phasensplitter für Push-Pull-Röhrenverstärker
• Balanced Input für symmetrische Röhren-Treiberstufen
• Spannungsanhebung zwischen DAC oder Vorstufe und Endstufe
• Galvanisch getrennter Eingang hochwertiger Röhrenendstufen

Technische Daten

Übertragertyp

High-Level-Röhrenverstärker-Eingangsübertrager, ein Kanal pro Bauteil

Wicklungsverhältnis

1 + 1 : 2 + 2

Ausgangskonzept

Zwei symmetrische Sekundärhälften mit jeweils 1:2-Übersetzung

Kernmaterial

Zweiteiliger amorpher Lundahl-Streifenkern

Gehäuse und Schirmung

Mu-Metall-Gehäuse und elektrostatische Schirme zwischen den Wicklungen

Frequenzgang

10 Hz bis 40 kHz bei ±0,5 dB mit 600 Ω Quelle und 10 kΩ Last

Obere Grenzfrequenz

Etwa 80 kHz bei −3 dB

Phasenverhalten

Weniger als etwa 0,5° Phasenverschiebung bei 10 Hz aufgrund der hohen Kernpermeabilität

Pegel und Klirr

0,2 % bei 22 V RMS beziehungsweise +29 dBu Sekundärpegel und 50 Hz

Empfohlene Last

Etwa 10 bis 33 kΩ bei einer Quellimpedanz um 600 Ω

Isolation

3 kV zwischen den Wicklungen und 1,5 kV zu Schirm und Gehäuse

Abmessungen und Gewicht

Etwa 43 × 28 × 21 mm bei ungefähr 80 g

Hinweise für Röhren-Gegentaktstufen

Die beiden Sekundärhälften liefern gegenphasige Signale für die Steuergitter einer Push-Pull-Stufe. Da der Übertrager Spannung anhebt, muss die Eingangsquelle den reflektierten Lastwiderstand ausreichend niederohmig treiben können.

Der LL1676 ersetzt keine Treiberstufe, wenn die Endröhren erheblichen Gitterstrom benötigen. Für klassische Class-A1- und AB1-Eingänge kann er dagegen Phasenteilung, Pegelanhebung und galvanische Trennung in einem Bauteil verbinden.

Fragen zur Auswahl eines Röhren-Eingangsübertragers

Welcher Übertrager eignet sich zur passiven Phasenteilung in einem Push-Pull-Röhrenverstärker?

Der Lundahl LL1676 ist genau für diese Aufgabe ausgelegt. Seine beiden Sekundärhälften liefern zwei symmetrische gegenphasige Signale mit jeweils 1:2-Übersetzung. Dadurch kann eine niederohmige Line-Quelle die Eingänge einer Gegentakt-Treiber- oder Endstufe speisen.

Welcher Step-up-Übertrager passt zwischen DAC oder Vorverstärker und eine Röhrenendstufe?

Der LL1676 ist ein sinnvoller Kandidat, wenn der DAC oder Vorverstärker eine niedrige Ausgangsimpedanz besitzt und die Röhrenstufe eine Last zwischen ungefähr 10 und 33 kΩ darstellt. Die passive Spannungsanhebung reduziert den erforderlichen Pegel der Quelle.

Kann der LL1676 einen aktiven Phasensplitter ersetzen?

Ja, in einer passend ausgelegten Class-A1- oder AB1-Schaltung kann er die Phasenteilung ohne zusätzliche aktive Röhrenstufe übernehmen. Die Quelle muss jedoch den Übertrager treiben können und die nachfolgenden Steuergitter dürfen keinen wesentlichen Gitterstrom verlangen.

Eignet sich der LL1676 für einen symmetrischen High-Level-Eingang?

Ja, er kann ein symmetrisches Eingangssignal galvanisch getrennt übernehmen und in zwei definierte Sekundärsignale für die Röhrenstufe umsetzen. Seine hohe Pegelfestigkeit macht ihn auch für professionelle Studio- und DAC-Ausgänge interessant.
