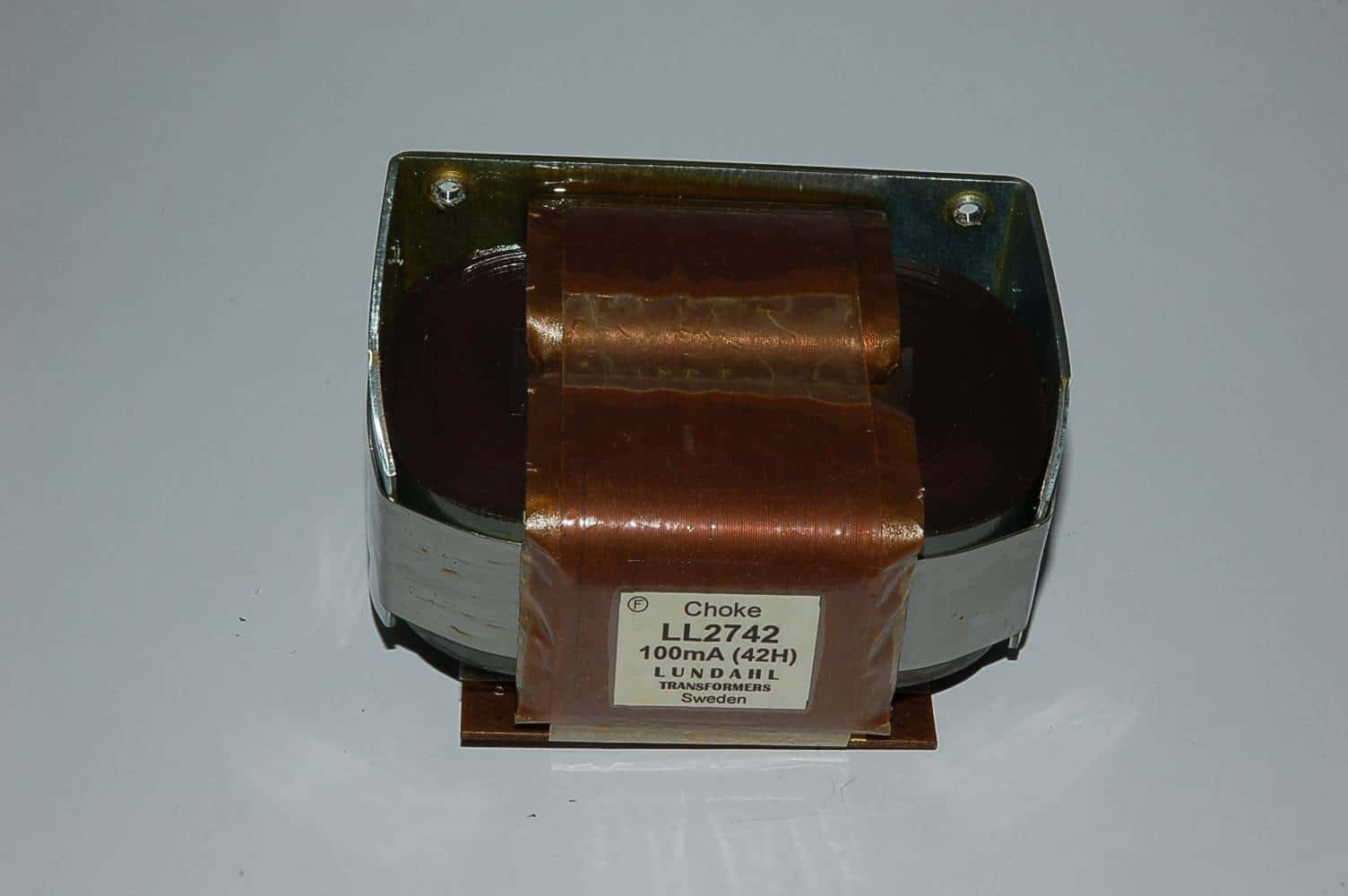

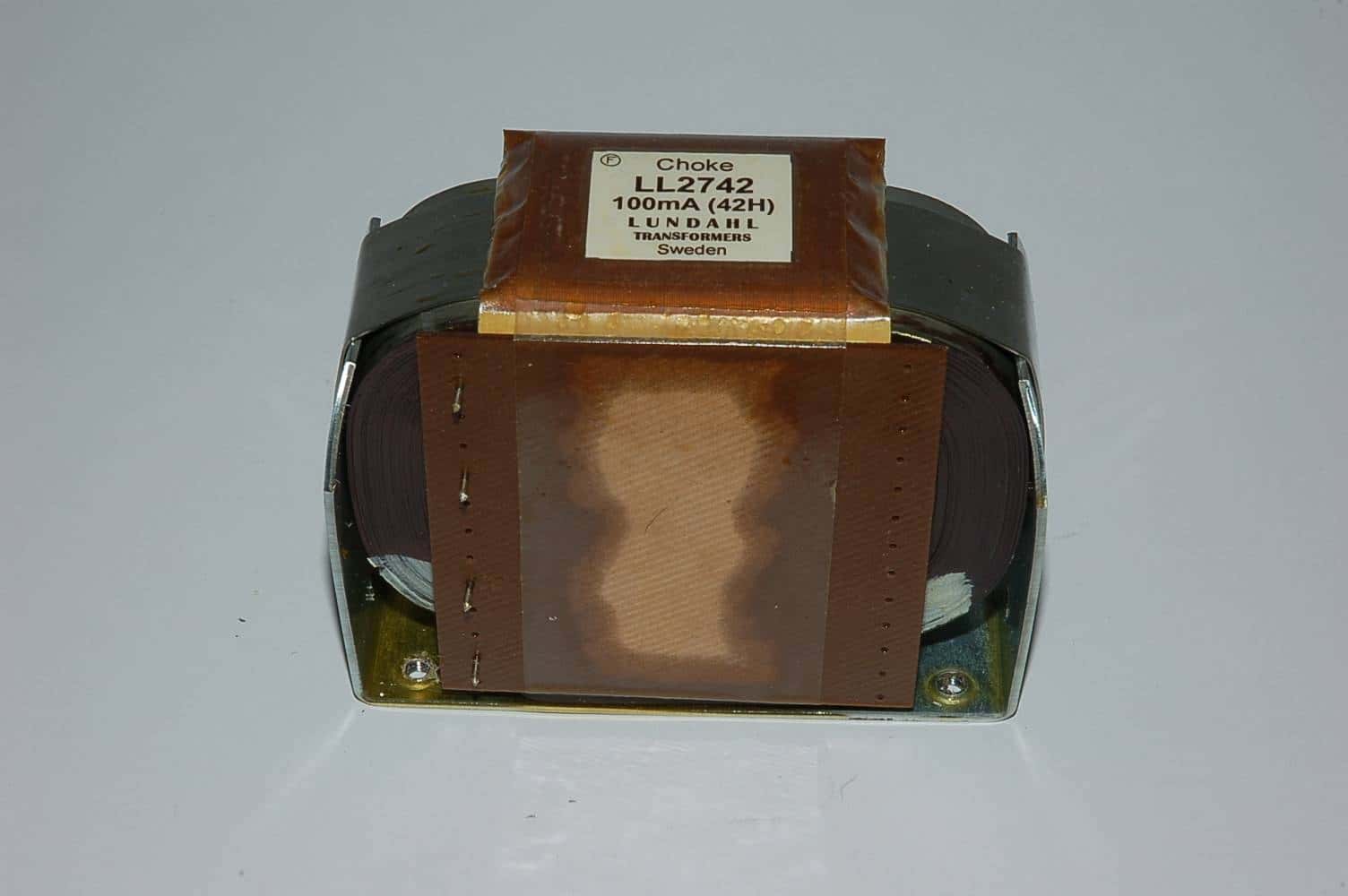

LL2742 100mA Lundahl Drossel Choke 10H 200mA / 42H 100mA
132,80 €
Lieferzeit: ca. 4 - 8 Wochen
42 H/100 mA in Reihe oder 10 H/200 mA mit Parallelwicklung nutzbar
Sättigungsstrom 140/280 mA ist kein empfohlener Dauerbetriebswert
Für LC-, CLC- und sicher berechnete Choke-Input-Netzteile im Röhrenbau
80 O je Wicklung, 1,35 kg, 95 × 75 × 50 mm und sichere 4-kV-Isolation
Lundahl LL2742/100mA – 42-H-C-Core-Drossel für rauscharme Röhrennetzteile
Der Lundahl LL2742/100mA ist eine zweispulige B+-Siebdrossel für Röhrenverstärker-Netzteile. In Reihenschaltung bietet sie 42 H bei 100 mA empfohlenem Gleichstrom und damit eine hohe Siebimpedanz.
Für höheren Strom können die beiden Wicklungen phasenrichtig parallel geschaltet werden. In dieser Konfiguration stehen 10 H bei 200 mA empfohlenem Gleichstrom zur Verfügung.
Geeignete Anwendungen
- Rauscharme LC- und CLC-Netzteile für Röhrenvorverstärker
- B+-Siebung für Treiberstufen und kleinere Endverstärker
- 42-H-Reihenschaltung bei bis zu 100 mA empfohlenem Gleichstrom
- 10-H-Parallelschaltung bei bis zu 200 mA empfohlenem Gleichstrom
- Choke-Input-Netzteile nach Berechnung von kritischer Induktivität und Mindestlast
- Geteilte Siebschaltungen zur verbesserten Gleichtaktunterdrückung nach Lundahl-Anschlussbild
Technische Daten
- Produktart
- Zweispulige B+- beziehungsweise Netzteil-Siebdrossel
- Modellvariante
- LL2742/100mA
- Induktivität bei Reihenschaltung
- 42 H
- Empfohlener Gleichstrom bei Reihenschaltung
- 100 mA
- Sättigungsstrom bei Reihenschaltung
- Ca. 140 mA; kein empfohlener Dauerstrom
- Induktivität bei Parallelschaltung
- 10 H
- Empfohlener Gleichstrom bei Parallelschaltung
- 200 mA
- Sättigungsstrom bei Parallelschaltung
- Ca. 280 mA; kein empfohlener Dauerstrom
- Gleichstromwiderstand je Wicklung
- Ca. 80 Ω
- Gesamtwiderstand in Reihe
- Rechnerisch ca. 160 Ω
- Ersatzwiderstand bei Parallelschaltung
- Rechnerisch ca. 40 Ω bei gleichmäßiger Stromaufteilung
- Maximale Verlustleistung der Variante
- Ca. 2 W unter den dokumentierten Nennbedingungen
- Maximale Restwechselspannung in Reihe
- Ca. 640 V RMS bei 100 Hz und empfohlenem Gleichstrom
- Maximale Restwechselspannung parallel
- Ca. 320 V RMS bei 100 Hz und empfohlenem Gleichstrom
- Isolation zwischen den Wicklungen
- 4 kV AC Prüfspannung
- Isolation zwischen Wicklungen und Kern
- 2 kV AC Prüfspannung
- Kern
- Lundahl Audio-C-Kern
- Abmessungen
- Ca. 95 × 75 × 50 mm
- Befestigungsraster
- Ca. 35 × 75 mm mit vier M4-Befestigungspunkten
- Gewicht
- Ca. 1,35 kg
Wicklungsanschlüsse
- Erste Wicklung
- Pin 1 bis Pin 3, Wicklungsanfang an Pin 1
- Zweite Wicklung
- Pin 6 bis Pin 4, Wicklungsanfang an Pin 6
- 42-H-Reihenschaltung
- Pin 3 mit Pin 6 verbinden; Ein- und Ausgang an Pin 1 und Pin 4
- 10-H-Parallelschaltung
- Pin 1 mit Pin 6 sowie Pin 3 mit Pin 4 phasenrichtig verbinden
- Geteilte Gleichtaktsiebung
- Nur exakt nach dem Herstellerdiagramm und passend zur vollständigen Netzteiltopologie ausführen
Spannungsabfall und Auswahl
Bei 100 mA entstehen an den ungefähr 160 Ω der Reihenschaltung rechnerisch rund 16 V Spannungsabfall und 1,6 W Kupferverlust. Bei 200 mA und ungefähr 40 Ω in Parallelschaltung ergeben sich rund 8 V und ebenfalls 1,6 W.
Die Reihenschaltung priorisiert Induktivität und Siebwirkung. Die Parallelschaltung reduziert Induktivität und Gleichstromwiderstand, verdoppelt dafür den empfohlenen Strom.
Für ein Choke-Input-Netzteil müssen Mindestlast, kritische Induktivität, Gleichrichterart und Leerlaufspannung berechnet werden. Fällt die Last unter den erforderlichen Mindeststrom, kann die Ausgangsspannung deutlich ansteigen.
Sicherheitshinweise
An der Drossel können lebensgefährliche Spannungen und gespeicherte Energie anliegen. Sie muss mechanisch sicher, berührungsgeschützt und mit ausreichenden Luft- und Kriechstrecken montiert werden.
Fragen zur Auswahl und Anwendung
Ist der Lundahl LL2742/100mA für ein besonders rauscharmes CLC-Röhrennetzteil geeignet?
Ja, der Lundahl LL2742/100mA eignet sich in Reihenschaltung mit 42 H für ein passend dimensioniertes CLC-Netzteil bis 100 mA empfohlenem Gleichstrom. Spannungsabfall, Einschaltspannung und Restwelligkeit müssen zur Schaltung passen.
Kann der LL2742/100mA parallel als 10-H-/200-mA-Drossel betrieben werden?
Ja, der LL2742/100mA kann mit phasenrichtig parallel geschalteten Wicklungen als 10-H-Drossel für bis zu 200 mA empfohlenen Gleichstrom eingesetzt werden. Beide Wicklungen müssen den Strom möglichst gleichmäßig teilen.
Ist der LL2742/100mA für ein Choke-Input-Netzteil geeignet?
Ja, der LL2742/100mA kann in einem korrekt berechneten Choke-Input-Netzteil verwendet werden. Kritische Induktivität, dauerhafte Mindestlast, Gleichrichterstrom und mögliche Leerlaufspannung müssen vor dem Aufbau geprüft werden.
