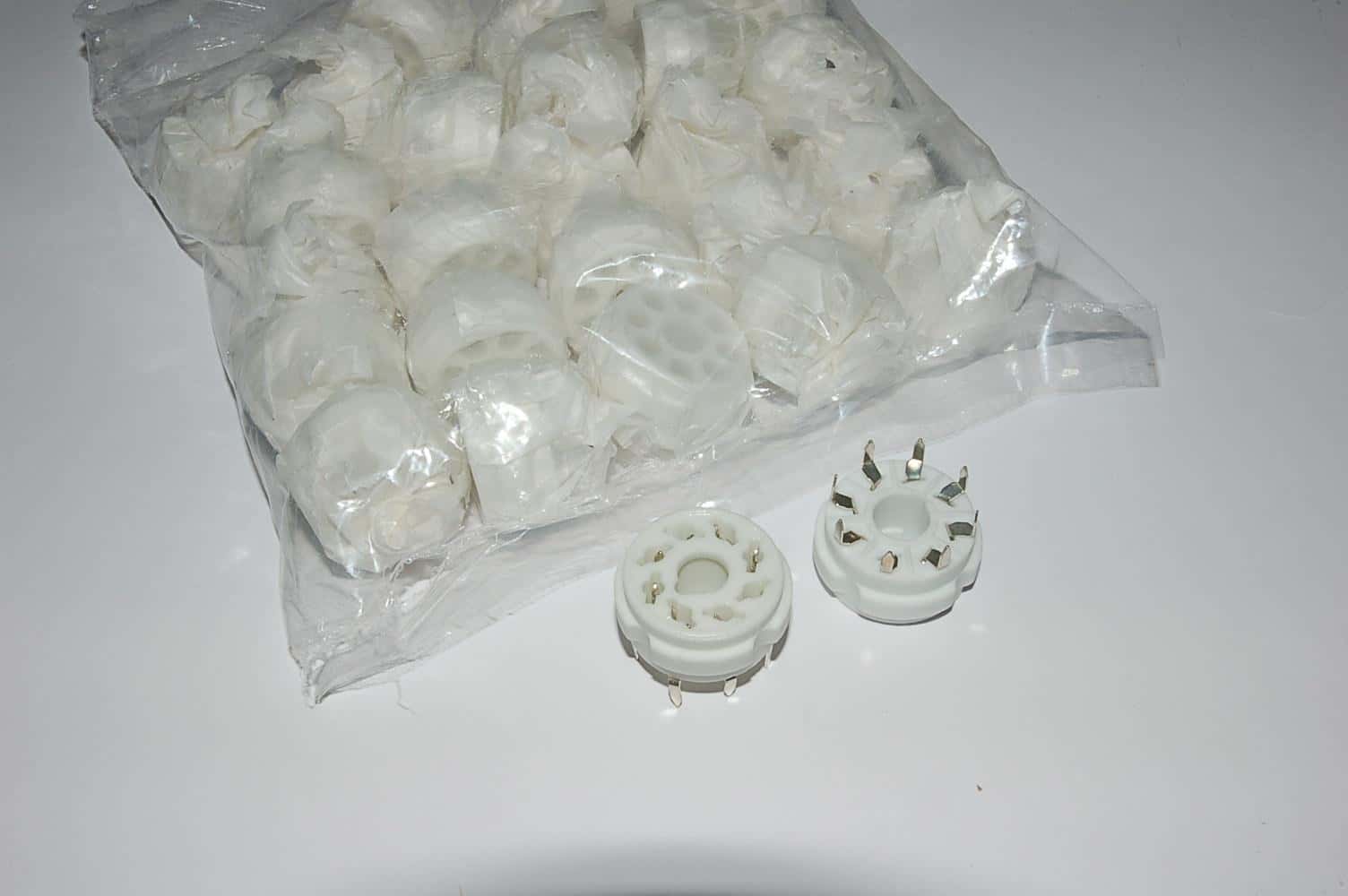

Oktal K8A Printfassung K8A Gabelfeder PCB Keramik Sockel
| Anzahl | Stückpreis |
|---|---|
| Bis 19 |
1,60 €
|
| Ab 20 |
1,40 €
1,61 €
(13% gespart)
|
Lieferzeit: ca. 1 - 5 Tage
Für Röhrenverstärker, Hi-Fi, Gitarrenamps, Studio und Messgerätebau
Octal K8A, 8-Pin Octal, Octal PCB Socket und Valve Tube Socket für PCB
Gabelfederkontakte, Ø 26 mm Lochkreis und 8 × Ø 2,5 mm THT-Bohrung
Für EL34, 6L6GC, KT88, 6550, GZ34, 5U4G und 6SN7GT K8A Oktalröhren
Oktal-K8A-Printfassung mit versilberten Gabelfederkontakten
Die Oktal-K8A-Röhrenfassung ist für die direkte Durchsteckmontage auf Leiterplatten vorgesehen. Sie eignet sich für Röhrenverstärker, Hi-Fi-Geräte, Gitarren- und Bassverstärker, Studioelektronik, Netzteile sowie Mess- und Prüfgeräte. Der weiße Keramikkörper bietet eine formstabile und temperaturbeständige Isolierbasis. Versilberte Gabelfederkontakte ermöglichen eine zuverlässige Kontaktierung und eignen sich besonders für Anwendungen, in denen Röhren häufiger eingesetzt und entnommen werden. Die acht PCB-Lötpins liegen auf einem Lochkreis von 26,0 mm. Damit ist die Fassung für neue Leiterplattenlayouts sowie für Reparatur- und Restaurierungsarbeiten geeignet, sofern Bohrbild, Pinbelegung, Bauhöhe, Wärmeentwicklung und elektrische Sicherheitsabstände mit der vorhandenen Konstruktion übereinstimmen.
Technische Daten
| BTB-Artikelnummer | OktalPrintGabel |
|---|---|
| BTB-Produktbezeichnung | Oktal Print Gabelfeder K8A |
| Sockelsystem | Oktal K8A |
| Anzahl der Kontakte | 8 |
| Isolierkörper | Weiße Keramik |
| Kontaktart | Gabelfederkontakte |
| Kontaktoberfläche | Versilbert |
| Anschlussart | PCB-Lötpins |
| Montageart | Durchsteckmontage auf Leiterplatte |
| Mittelkontakt | Nicht vorhanden |
| Röhrenstift-Lochkreis | Ø 17,5 mm |
| Körperdurchmesser | Ø 30,0 mm |
| Schulterdurchmesser | Ø 26,5 mm |
| Lochkreis der PCB-Lötpins | Ø 26,0 mm |
| Empfohlene PCB-Bohrungen | 8 × Ø 2,5 mm |
| Körperhöhe | 14,5 mm |
| Gesamtlänge in axialer Richtung | 21,5 mm |
| Kontaktanordnung | 8 × 45° |
Typische mechanisch passende Röhren
Leistungsröhren: EL34 / 6CA7, 6L6GC, 6V6GT, 6550, KT66, KT88, KT120 und KT150
Gleichrichterröhren: GZ34 / 5AR4 und 5U4G
Treiberröhren und Doppeltrioden: 6SL7GT und 6SN7GT
Ein gemeinsamer Oktal-K8A-Sockel garantiert keine elektrische Austauschbarkeit. Pinbelegung, Heizdaten und Betriebswerte müssen zur jeweiligen Schaltung passen.
Alternative Bezeichnungen
International gebräuchliche Bezeichnungen für diese Bauform sind Oktal K8A, Octal K8A, 8-Pin Octal, Octal PCB Socket, 8-Pin PCB Tube Socket, Octal Tube Socket und Octal Valve Socket.
Praxisfragen zur Leiterplattenmontage
Welches PCB-Bohrbild wird benötigt?
Für die acht Lötpins sind 8 × Ø 2,5 mm Bohrungen auf einem Lochkreis von Ø 26,0 mm vorgesehen. Die Lage der Führungsnut muss mit Pinbelegung, Leiterplattenlayout und Bestückungsrichtung übereinstimmen.
Warum werden Gabelfederkontakte verwendet?
Gabelfederkontakte eignen sich für Anwendungen mit häufigen Steckvorgängen, beispielsweise in Mess- und Prüfgeräten. Beim Löten dürfen weder Lötzinn noch Flussmittel in die Kontaktfedern gelangen.
Welche Röhren passen mechanisch?
Mechanisch passen Oktal-K8A-Röhren wie EL34 / 6CA7, 6L6GC, 6V6GT, 6550, KT66, KT88, KT120, KT150, GZ34 / 5AR4, 5U4G, 6SL7GT und 6SN7GT. Ein gemeinsamer Sockel garantiert jedoch keine elektrische Austauschbarkeit; Pinbelegung, Heizdaten und Betriebswerte müssen zur Schaltung passen.
Was ist bei der Leiterplattenmontage zu beachten?
Die Leiterplatte muss gegen die beim Einsetzen und Herausziehen der Röhre auftretenden Kräfte ausreichend abgestützt sein. Bei leistungsstarken End- und Gleichrichterröhren sind außerdem Wärmeentwicklung, Bauteilabstände sowie die erforderlichen Kriech- und Luftstrecken zu berücksichtigen.
