Oktal Print Kelchfeder Fassung Standard 8-Pin Röhrensockel
| Anzahl | Stückpreis |
|---|---|
| Bis 19 |
1,60 €
|
| Ab 20 |
1,40 €
1,59 €
(12% gespart)
|
Lieferzeit: ca. 1 - 5 Tage
Für Röhrenverstärker, Hi-Fi, Gitarrenamps, Studio und Netzteile
Octal K8A, 8-Pin Octal, Octal PCB Socket und Tube Socket K8A
Kelchfederkontakte, Ø 26,5 mm Lochkreis, 8 × Ø 2,5 mm Bohrung
Für EL34, 6L6GC, KT88, 6550, GZ34, 5U4G und 6SN7GT passend

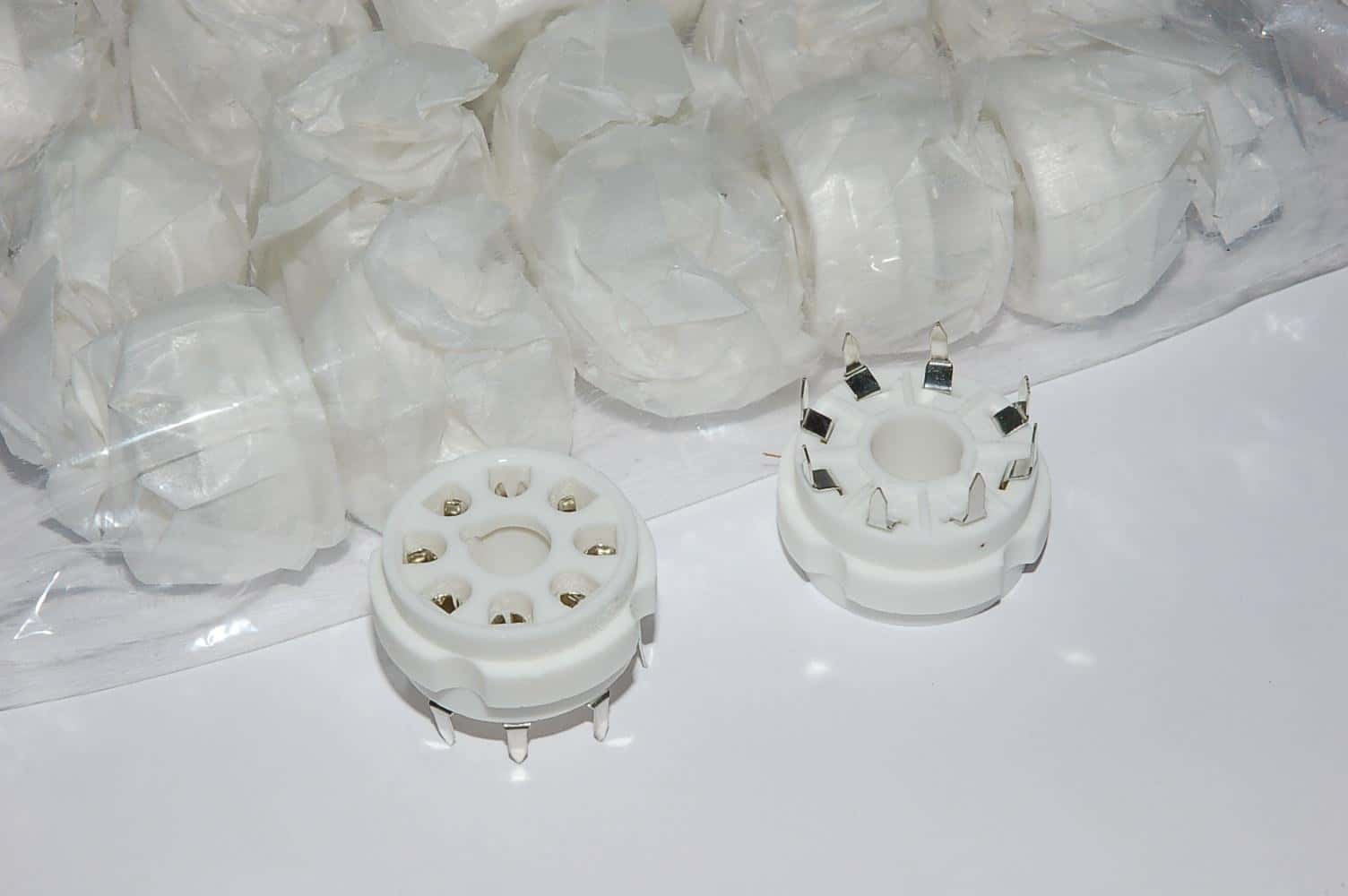

Oktal-K8A-Printfassung mit Kelchfederkontakten
Die Oktal-K8A-Röhrenfassung ist für die direkte Durchsteckmontage auf Leiterplatten vorgesehen. Sie eignet sich für Röhrenverstärker, Hi-Fi-Geräte, Gitarren- und Bassverstärker, Studioelektronik, Netzteile sowie Reparatur- und Restaurierungsprojekte. Der weiße Keramikkörper bildet eine formstabile und temperaturbeständige Basis für leistungsstarke Endröhren, Gleichrichterröhren und Oktal-Treiberröhren. Vernickelte Kelchfederkontakte sorgen für eine hohe Haltekraft und eine sichere Aufnahme der Röhrenstifte. Die acht PCB-Anschlüsse liegen auf einem Lochkreis von 26,5 mm. Damit eignet sich die Fassung sowohl für neue Leiterplattenlayouts als auch als Ersatzteil, sofern Bohrbild, Bauhöhe, elektrische Abstände und thermische Anforderungen mit der vorhandenen Konstruktion übereinstimmen.
Technische Daten
| BTB-Artikelnummer | Oktal-Print |
|---|---|
| BTB-Produktbezeichnung | Oktal Print Kelchfeder Fassung Standard Keramik Ausführung |
| Sockelsystem | Oktal K8A |
| Anzahl der Kontakte | 8 |
| Isolierkörper | Weiße Keramik |
| Kontaktart | Kelchfederkontakte |
| Kontaktoberfläche | Vernickelt |
| Anschlussart | PCB-Lötpins |
| Montageart | Durchsteckmontage auf Leiterplatte |
| Anzahl der PCB-Bohrungen | 8 |
| Körperdurchmesser | Ø 30,0 mm |
| Körperhöhe | 14,2 mm |
| Lochkreisdurchmesser der PCB-Pins | Ø 26,5 mm |
| Empfohlener PCB-Bohrungsdurchmesser | 8 × Ø 2,5 mm |
| Röhrenstift-Lochkreis | Ø 17,5 mm |
| Röhrenstift-Durchmesser | Ø 2,36 mm |
| Kontaktanordnung | 8 × 45° |
Typische mechanisch passende Röhren
Leistungsröhren: EL34 / 6CA7, 6L6GC, 6V6GT, 6550, KT66, KT88, KT120 und KT150
Gleichrichterröhren: GZ34 / 5AR4, 5U4G und 274B
Treiberröhren und Doppeltrioden: 6SL7GT und 6SN7GT
Ein gemeinsamer Oktal-K8A-Sockel garantiert keine elektrische Austauschbarkeit. Pinbelegung, Heizdaten und Betriebswerte müssen zur jeweiligen Schaltung passen. Footprint / KICAD Daten findet man unter GZC9-Y-2
Alternative Bezeichnungen
International gebräuchliche Bezeichnungen für diese Bauform sind Oktal K8A, Octal K8A, 8-Pin Octal, Octal PCB Socket, 8-Pin PCB Tube Socket, Octal Tube Socket und Octal Valve Socket.
Praxisfragen zur Leiterplattenmontage
Welches PCB-Bohrbild wird benötigt?
Für die acht Lötpins sind Bohrungen mit einem empfohlenen Durchmesser von Ø 2,5 mm auf einem Lochkreis von Ø 26,5 mm vorgesehen. Die Anschlüsse sind in Schritten von 45° angeordnet. Die Lage der Oktal-Führungsnut muss mit Pinbelegung, Leiterplattenlayout und Bestückungsrichtung übereinstimmen.
Welche Röhren passen mechanisch in die Fassung?
Mechanisch passen Oktal-K8A-Röhren wie EL34 / 6CA7, 6L6GC, 6V6GT, 6550, KT66, KT88, KT120, KT150, GZ34 / 5AR4, 5U4G, 274B, 6SL7GT und 6SN7GT. Ein gemeinsamer Sockel garantiert jedoch keine elektrische Austauschbarkeit; Pinbelegung, Heizdaten und Betriebswerte müssen zur Schaltung passen.
Welche Kontaktkonstruktion wird verwendet?
Die Fassung besitzt vernickelte Kelchfederkontakte. Diese Kontaktbauform bietet eine vergleichsweise hohe Steck- und Haltekraft und eignet sich deshalb besonders für leistungsstarke Röhren und Anwendungen, bei denen die Röhre sicher in der Fassung gehalten werden muss.
Was ist beim Einbau auf der Leiterplatte zu beachten?
Die Leiterplatte muss gegen die beim Einsetzen und Herausziehen der Röhre auftretenden Kräfte ausreichend abgestützt sein. Bei leistungsstarken End- und Gleichrichterröhren sind außerdem Bauteilabstände, Wärmeentwicklung sowie die erforderlichen Kriech- und Luftstrecken im Gerätedesign zu berücksichtigen. Lötzinn und Flussmittel dürfen nicht in die Kelchfederkontakte gelangen.
Hinweis: Alle genannten Markennamen wie Marshall, Fender etc. sind eingetragenen Warenzeichen der jeweiligen Eigentümer und dienen hier nur der Beschreibung und Kompatibilität.
