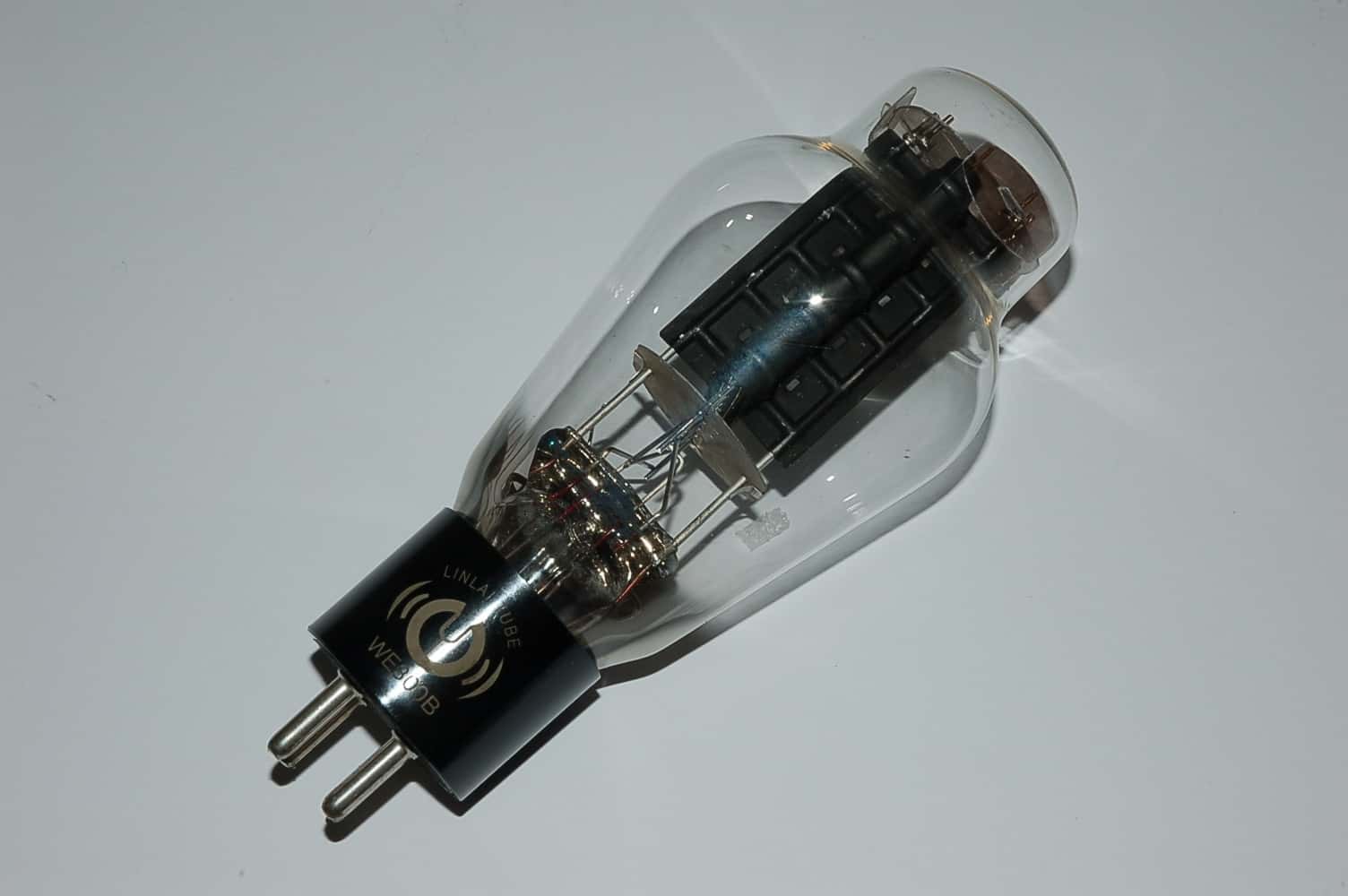

WE300B Linlai selected tube factory matched Replica WE300B

Linlai WE300B – selected factory-matched Paar für 300B-SET-Verstärker

Dieses Set enthält zwei direkt geheizte Linlai WE300B Audio-Leistungstrioden aus aktueller Fertigung. Die Röhren sind für kompatible Standard-300B-Schaltungen mit vierpoligem UX4-Sockel und 5-V-Heizung vorgesehen. Typische Anwendungen sind Stereo-Single-Ended-Verstärker mit einer 300B pro Kanal sowie passend ausgelegte Push-Pull-Endstufen.

Linlai positioniert die WE300B als Nachbau im Stil der klassischen Western-Electric-300B. Das Set ist jedoch kein Originalprodukt von Western Electric. BTB bietet die beiden Röhren als selected factory-matched Pair an; der genaue Werksprüfpunkt, die Matching-Toleranz und zusätzliche Kriterien der Bezeichnung „selected“ sind öffentlich nicht angegeben. Die elektrischen Werte im folgenden Text werden deshalb ausdrücklich als klassische Standard-300B-Referenzdaten gekennzeichnet.

Geeignete Anwendungen

• Stereo-SET-Verstärker mit einer Standard-300B pro Kanal
• Mono- oder Stereoendstufen mit insgesamt zwei passend betriebenen 300B
• Push-Pull-300B-Endstufen mit zwei Röhren und geeignetem Ausgangsübertrager
• Zwei getrennte Monoblöcke mit jeweils einer 300B-Endröhre
• Röhrenwechsel in Verstärkern mit UX4-Sockel und 5-V-/1,2-A-Heizung je Röhre
• Neuaufbauten mit korrekt berechneter Lastlinie, Heizungsführung und Gittervorspannung
• Parallel-Single-Ended-Schaltungen, wenn Stromaufteilung und Ausgangsübertrager ausdrücklich für zwei 300B ausgelegt sind

Selektion, Matching und Produktausführung

Lieferumfang

Zwei Linlai WE300B als zusammengehöriges Röhrenpaar

Selektionsbezeichnung

Selected tube gemäß aktueller BTB-Artikelbezeichnung; weitergehende öffentlich dokumentierte Selektionsgrenzen sind nicht verfügbar

Matching

Factory-matched Pair, also werksseitig als Paar zusammengestellt

Matching-Arbeitspunkt

In den öffentlich zugänglichen Produktinformationen nicht angegeben

Matching-Toleranz

In den öffentlich zugänglichen Produktinformationen nicht angegeben

Replica-Positionierung

Von Linlai als Nachbau beziehungsweise „1:1 Replica“ der klassischen WE300B vermarktet; keine originale Western-Electric-Röhre

Produktionsart

Aktuelle Fertigung, keine historische NOS-Ware

Herkunftsangabe

China gemäß aktueller BTB-Produktseite

Höhe laut BTB

Ca. 140 mm

Kolbendurchmesser laut BTB

Ca. 62 mm

Sockeldurchmesser laut BTB

Ca. 34 mm

Technische Daten und klassische 300B-Referenzwerte

Röhrenart

Direkt geheizte Audio-Leistungstriode

Typenfamilie

WE300B beziehungsweise Standard-300B

Sockel

UX4, vierpoliger Röhrensockel

Heizungsart

Direkt geheizt; der Heizfaden bildet gleichzeitig die Katode

Klassische Heizspannung

5,0 V AC oder DC je Röhre

Klassischer Heizstrom

1,2 A je Röhre

Heizleistung je Röhre

Nominal 6 W

Heizleistung des Paares

Nominal 12 W

Klassischer Referenzarbeitspunkt

300 V Anodenspannung, etwa -61 V Gittervorspannung und etwa 60 mA Anodenstrom

Verstärkungsfaktor am Referenzarbeitspunkt

µ etwa 3,85

Innenwiderstand am Referenzarbeitspunkt

Etwa 700 Ω

Steilheit am Referenzarbeitspunkt

Etwa 5,5 mA/V

Klassische maximale Anodenspannung

450 V; Grenzwert und kein pauschal empfohlener Arbeitspunkt

Klassische maximale Anodenverlustleistung

40 W je Röhre

Klassische Stromgrenze bei fester Gittervorspannung

70 mA für die durchschnittliche Röhre

Klassische Stromgrenze bei Einzelabgleich oder Katodenbias

100 mA maximal; nicht als allgemeiner Ruhestrom zu verwenden

Klassisches Leistungsbeispiel bei 300 V

Etwa 6,6 W bei 60 mA und 2,4 kΩ Anodenlast unter den historischen Datenblattbedingungen

Klassisches Leistungsbeispiel bei 350 V

Etwa 10,2 W bei 60 mA und 2 kΩ Anodenlast unter den historischen Datenblattbedingungen

Einordnung der Leistungsbeispiele

Referenzwerte je Röhre; keine Ausgangsleistungszusage für das Linlai-Paar in einem konkreten Verstärker

Sockelbelegung und Heizungsführung

Pin 1

Heizfaden- beziehungsweise Katodenanschluss

Pin 2

Anode

Pin 3

Steuergitter

Pin 4

Heizfaden- beziehungsweise Katodenanschluss

AC-Heizung

Gitter- und Anodenrückführung werden üblicherweise auf den Mittelpunkt der Heizwicklung oder ein korrekt eingestelltes Hum-Balance-Potentiometer bezogen

DC-Heizung

Polarität, Massebezug, Einschaltverhalten und Gittervorspannung müssen zur konkreten Verstärkerschaltung passen

Wichtiger Bias-Hinweis

Da der Heizfaden zugleich Katode ist, verändert der gewählte Heizungsbezug die wirksame Gittervorspannung. Ein AC-Arbeitspunkt darf nicht ungeprüft auf eine anders bezogene DC-Heizung übertragen werden

Ansicht der Pinbelegung

Die Pinangaben beziehen sich auf die übliche Sockelansicht von unten; die Fassung des Verstärkers ist vor dem Einbau zu kontrollieren

Abgrenzung zu verwandten Röhrentypen

Linlai WE300B

Aktuelle Linlai-Ausführung, die vom Hersteller als Replica der klassischen WE300B positioniert und als factory-matched Paar angeboten wird

Originale Western Electric 300B

Eigenständiges Originalprodukt eines anderen Herstellers mit eigener Fertigung, Qualitätskontrolle, Garantie und dokumentierter Lebensdauer; die Linlai WE300B darf nicht als originale Western-Electric-Röhre bezeichnet werden

Standard-300B anderer Hersteller

Grundsätzlich derselben 5-V-/UX4-Anwendungsfamilie zugeordnet, sofern Arbeitspunkt, Heizstrom, Grenzwerte und mechanische Abmessungen übereinstimmen

2A3

Direkt geheizte UX4-Leistungstriode mit 2,5-V-Heizung und anderen Betriebsdaten; trotz ähnlichem Sockelformat kein Direktersatz

300B mit 2,5-V-Heizung

Sonderausführung außerhalb der klassischen 5-V-Standard-300B; nicht ohne Änderung der Heizversorgung austauschbar

300B-XLS, 4300B und andere Hochlastvarianten

Können höhere Ströme, Verlustleistungen oder andere Arbeitspunkte erlauben. Ein Verstärker, der diese zusätzlichen Reserven ausnutzt, darf nicht automatisch mit einer Standard-300B betrieben werden

Andere Linlai-300B-Serien

ZX-, E- und weitere Linlai-Ausführungen sind eigenständige Produkte mit anderer Positionierung; die Serienbezeichnung allein belegt keine identische Konstruktion oder identische Grenzwerte

Klangliche Positionierung

BTB beschreibt die Linlai WE300B subjektiv als etwas offener, lebendiger und straffer. Diese Einordnung ist eine Auswahlhilfe und keine allgemeingültige Klanggarantie. Das hörbare Ergebnis hängt zusätzlich von Arbeitspunkt, Heizungsnetzteil, Ausgangsübertrager, Treiberstufe, Gegenkopplung, Lautsprecher, Raum und der gesamten Audiokette ab.

Hinweise zur Auswahl und Anwendung

Factory Matching unterstützt möglichst ähnliche elektrische Eigenschaften beider Röhren, ersetzt aber keine Messung des tatsächlichen Anodenstroms. Bei getrennt einstellbarer Gittervorspannung sollte jede Röhre einzeln kontrolliert werden. Bei Katodenbias sind Katodenspannung, Anodenstrom und Anodenverlustleistung zu prüfen.

Die direkt geheizte 300B reagiert empfindlich auf die Heizungsführung. Eine ungeeignete Mittelpunktbildung, ein falsch eingestelltes Hum-Potentiometer, eine asymmetrische DC-Heizung oder eine ungünstige Masseführung können Brumm erzeugen und die wirksame Gittervorspannung verändern.

Die klassischen Grenzwerte von 450 V, 40 W und 100 mA dürfen nicht gleichzeitig als Arbeitspunkt verwendet werden. Anodenspannung, Ruhestrom, Anodenlast, maximaler Signalhub und Kühlung müssen gemeinsam anhand einer Lastlinie überprüft werden.

Vor dem Austausch sind 5-V-Heizung, verfügbarer Heizstrom, UX4-Fassung, Gittervorspannung, Ausgangsübertrager und mechanischer Freiraum zu prüfen. Die BTB-Angaben von etwa 140 mm Höhe und 62 mm Kolbendurchmesser sind besonders bei Röhrenkäfigen und engen Gehäusen zu berücksichtigen.

Bei horizontaler Montage muss nach klassischer 300B-Vorgabe die Ebene des Heizfadens vertikal ausgerichtet sein. In üblichen Audioverstärkern ist die senkrechte Montage die einfachere und sicherere Lösung.

300B-Endstufen arbeiten mit lebensgefährlichen Anodenspannungen und können nach dem Ausschalten erhebliche Restenergie speichern. Vor dem Röhrenwechsel Netzstecker ziehen, das Gerät vollständig entladen, die Röhren abkühlen lassen und Arbeiten an Bias oder Hochspannung ausschließlich fachkundig durchführen.

Fragen zur Auswahl und Anwendung

Ist das Linlai WE300B Factory-Matched-Paar für einen Stereo-SET-Verstärker mit einer 300B pro Kanal geeignet?

Ja, das Linlai WE300B Factory-Matched-Paar eignet sich für kompatible Stereo-SET-Verstärker mit einer Standard-300B pro Kanal. UX4-Fassung, 5-V-/1,2-A-Heizung, Anodenspannung, Ruhestrom, Ausgangsübertrager und mechanischer Freiraum müssen zur konkreten Schaltung passen.

Kann das Linlai WE300B Paar zwei vorhandene Standard-300B-Röhren ersetzen?

Ja, das Linlai WE300B Paar kann zwei Standard-300B-Röhren ersetzen, wenn der Verstärker für die klassische 5-V-300B mit UX4-Sockel ausgelegt ist und Arbeitspunkt sowie Abmessungen übereinstimmen. 2A3, 2,5-V-300B und höher belastbare 300B-XLS-Ausführungen sind keine ungeprüften Direktersatztypen.

Ist das Factory Matching auch für zwei getrennte Stereo-Kanäle oder eine Push-Pull-Stufe sinnvoll?

Ja, das Factory Matching unterstützt möglichst ähnliche Betriebswerte zwischen zwei Stereo-Kanälen und besonders zwischen den beiden Hälften einer Push-Pull-Endstufe. Es ersetzt jedoch weder den individuellen Bias- beziehungsweise Stromcheck noch den Brummabgleich der direkt geheizten Röhren.
