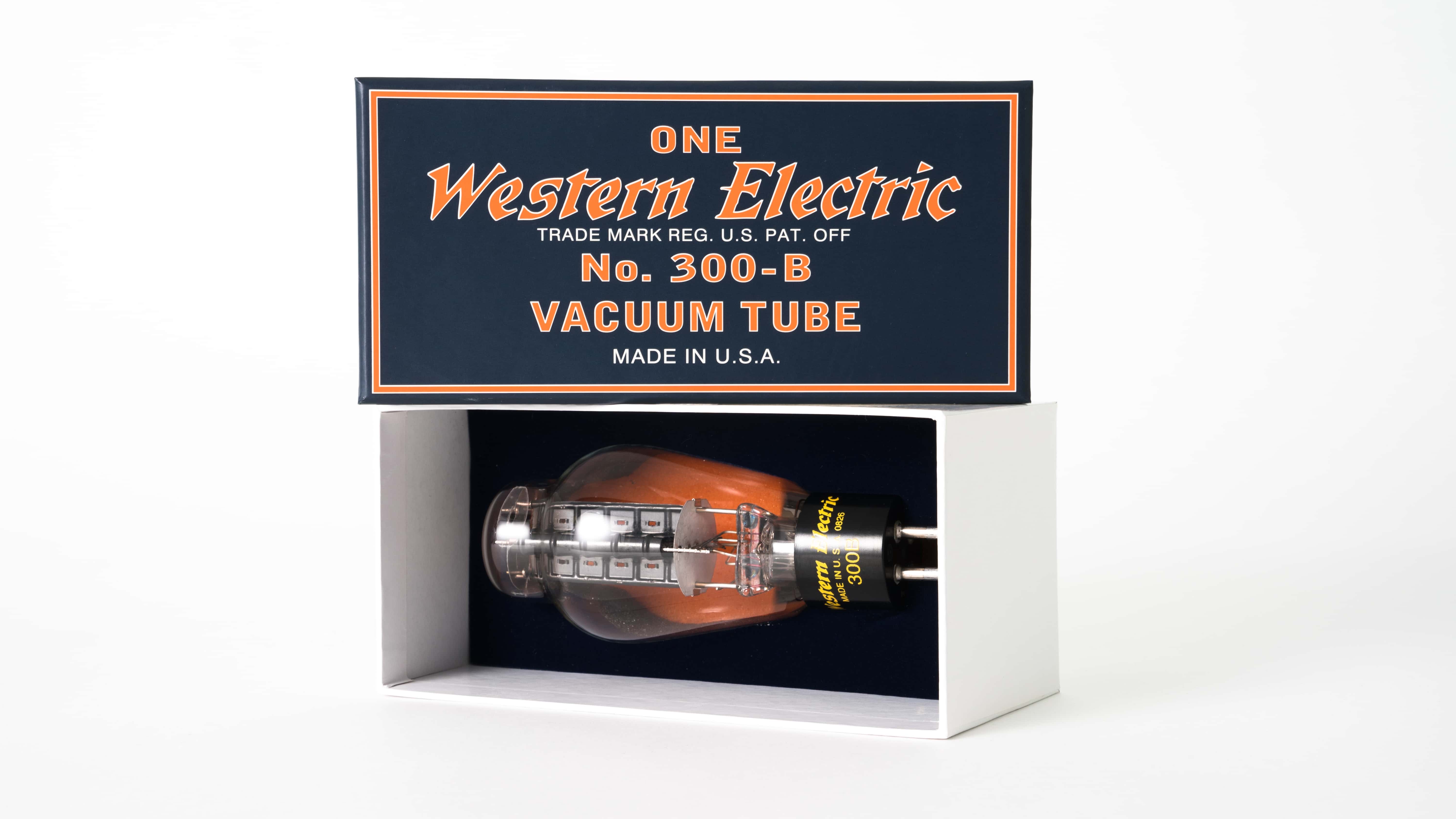

WE300B Western Electric Quad matched Quartett Holz Box

WE300B Western Electric Quartett – vier gematchte Endtrioden aus aktueller US-Fertigung

Die WE300B von Western Electric ist eine direkt geheizte Leistungstriode mit UX4-Sockel und gilt seit 1938 als Klassiker unter den Audio-Endröhren. Dieses Set enthält vier Röhren aus der aktuellen Fertigung in den USA, die nach Herstellerangabe nach den ursprünglichen Spezifikationen produziert werden. Die Röhren werden in einem 72-Stunden-Test selektiert, in den USA zu Paaren zusammengestellt und als Quartett in einer Holzbox geliefert.

Ein gematchtes Quartett ist überall dort sinnvoll, wo mehrere Röhren mit eng beieinanderliegenden Kennwerten arbeiten sollen: in Push-Pull-Endstufen, in Stereo-Verstärkern mit zwei Kanälen, in Doppel-Mono-Konzepten oder in Parallel-Single-Ended-Schaltungen. Laut Originaldatenblatt ist die 300B als Class-A-Audiotriode für Ausgangsleistungen bis etwa 10 W ausgelegt.

Geeignete Anwendungen

• Bestückung von Stereo- und Doppel-Mono-Single-Ended-Verstärkern mit 300B
• Push-Pull-Endstufen und Parallel-SE-Schaltungen mit symmetrischer Stromaufteilung
• Ersatzbestückung vorhandener 300B-Verstärker im High-End-Bereich
• Neubauprojekte im Audio-DIY mit passend berechnetem Ausgangsübertrager

Technische Daten

Röhrenart

direkt geheizte Leistungstriode für Class-A-Audiobetrieb

Sockel

UX4 (4-polig)

Heizung

5 V / 1,2 A

Typische Kennwerte (Ua 300 V, Ug −61 V)

Ia 60 mA, Verstärkungsfaktor 3,85, Steilheit 5,5 mA/V, Innenwiderstand 700 Ohm

Grenzwerte (keine Arbeitspunkte)

max. Anodenspannung 450 V, max. Anodenverlustleistung 40 W, max. Anodenstrom 70 mA bei fester Gittervorspannung bzw. 100 mA bei automatischer Gittervorspannung

Abmessungen

Kolbendurchmesser ca. 61 mm, Höhe ca. 140 mm

Selektion

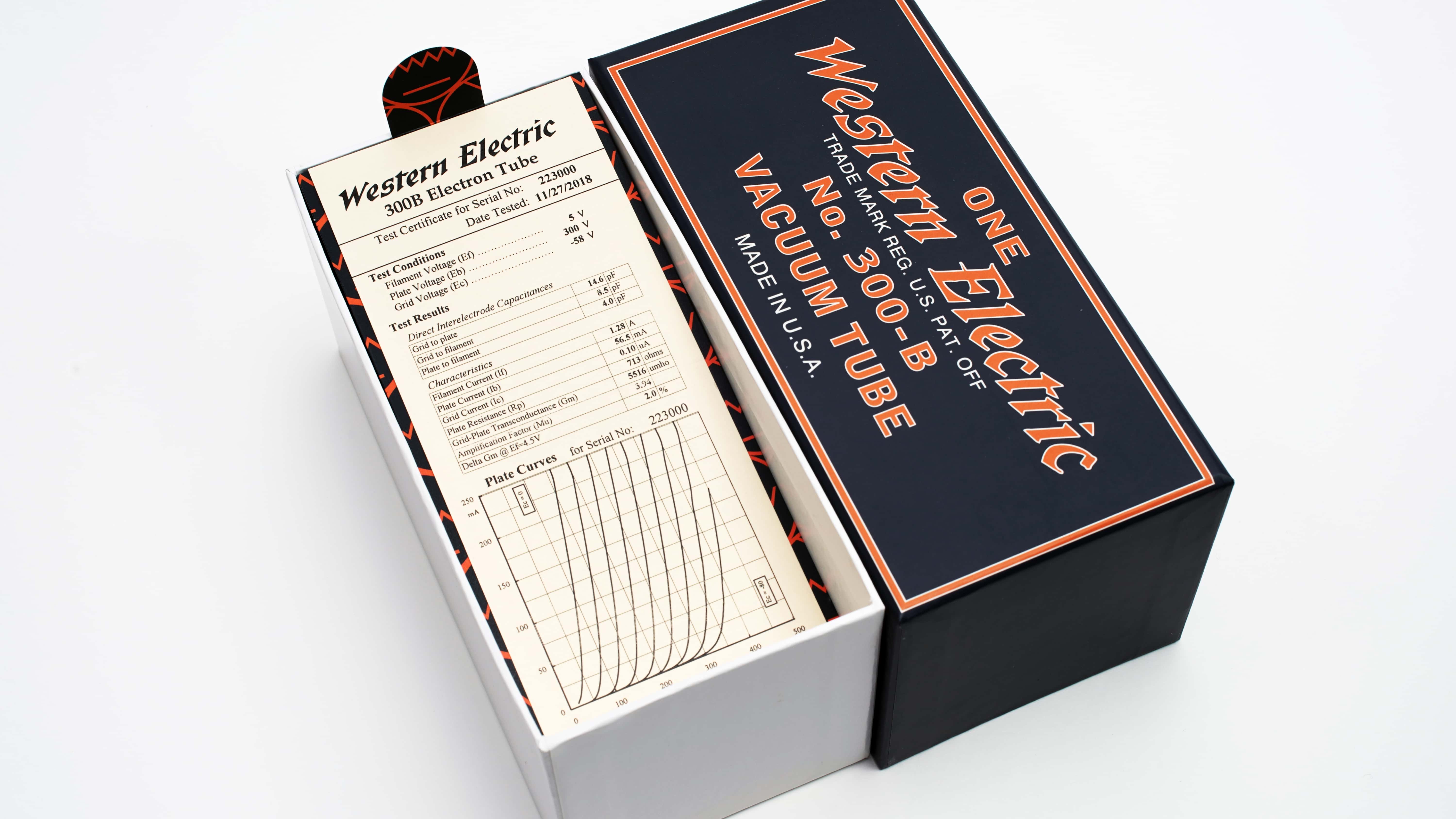

72-Stunden-Test, Matching und Paarung in den USA

Lieferumfang

4 Röhren als matched Quartett in Holzbox

Fertigung

USA

Hinweise für Anwendung und Schaltungsentwurf

Die 300B ist direkt geheizt: Bei Wechselstromheizung empfiehlt das Datenblatt, Gitter- und Anodenrückführung auf den Mittelabgriff der Heizwicklung zu legen, um Brumm zu minimieren. Klang, Rauschen und Verzerrungen hängen wesentlich von Arbeitspunkt, Last, Ausgangsübertrager, Netzteil und Schaltungstopologie ab. Im Betrieb liegen berührungsgefährliche Spannungen an – Aufbau und Inbetriebnahme gehören in fachkundige Hände. Passende Alternativen und Einzelröhren finden Sie in der Kategorie 300B, WE300B und 2A3.

Fragen zur Auswahl und Anwendung

Eignet sich das WE300B matched Quartett für Push-Pull- oder Doppel-Mono-Endstufen?

Ja, genau dafür ist ein gematchtes Quartett gedacht: Die im 72-Stunden-Test selektierten Röhren bringen eng beieinanderliegende Kennwerte mit, was in Push-Pull-Endstufen, parallelen Röhrensystemen und bei zwei Mono-Blöcken eine gleichmäßige Stromaufteilung und einen symmetrischen Betrieb unterstützt.

Passt die Western Electric WE300B in vorhandene 300B-Verstärker mit UX4-Fassung?

Ja, die WE300B verwendet den UX4-Sockel mit 5 V / 1,2 A Heizung und die klassischen 300B-Betriebsdaten. Der Verstärker muss für den 300B-Arbeitspunkt ausgelegt sein; Heizversorgung, Vorspannung und Anodenspannung sollten vor dem Einsatz geprüft werden.

Stammt die aktuelle WE300B wirklich aus US-Fertigung?

Ja, die aktuelle Produktion stammt aus den USA und wird nach Herstellerangabe nach den ursprünglichen Spezifikationen von 1938 gefertigt. Das Quartett wird selektiert, in den USA gepaart und in einer Holzbox geliefert.
