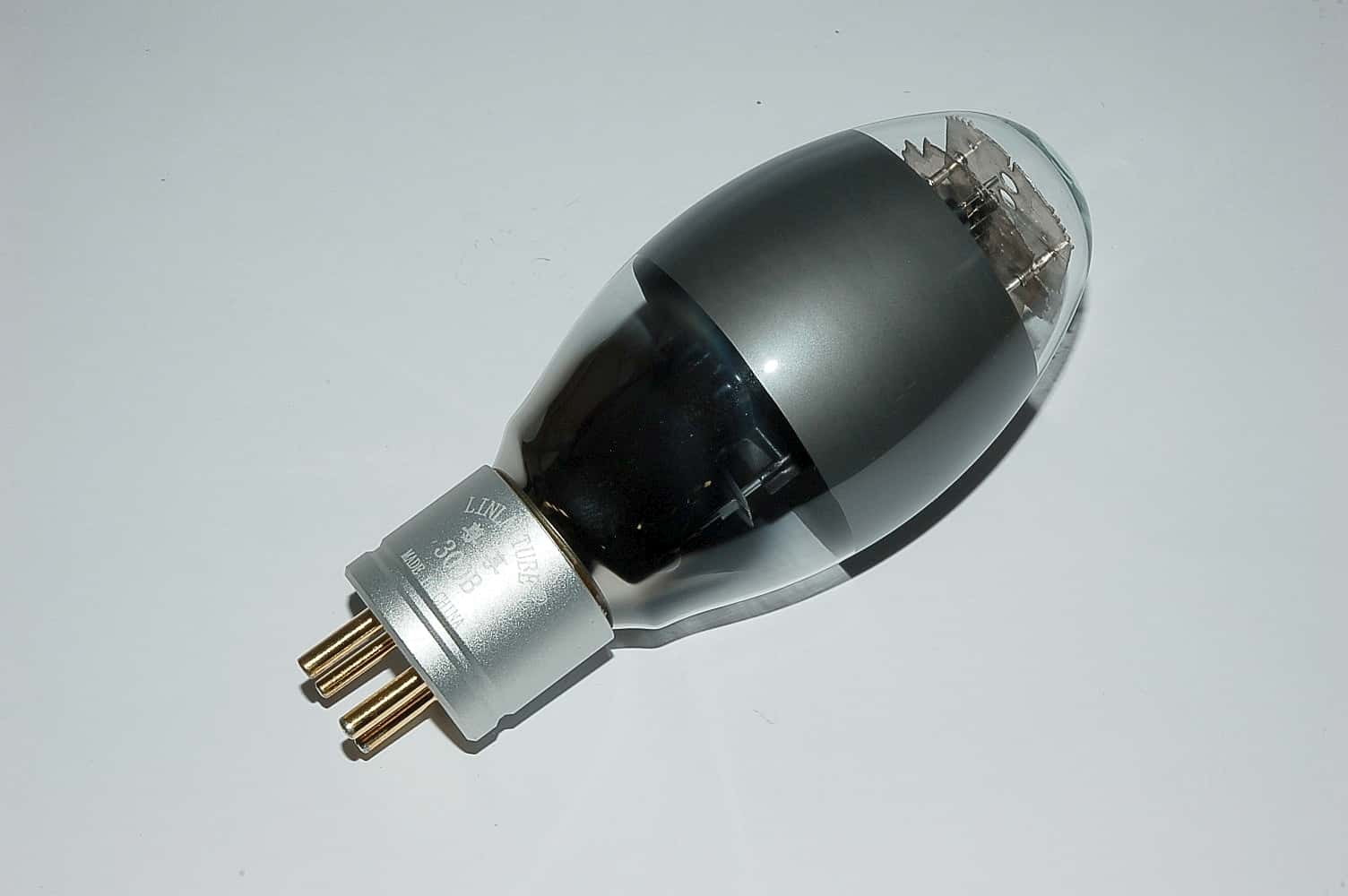

ZX-300B Linlai Audio Triode factory matched Pair

Linlai ZX-300B – factory-matched Paar für 300B-SET-Verstärker

Das Linlai ZX-300B Set besteht aus zwei direkt geheizten Leistungstrioden aus aktueller Fertigung. Die Röhren entsprechen dem grundlegenden 300B-Schaltungskonzept mit 5-V-Heizung und vierpoligem UX4-Sockel und sind für kompatible Single-Ended-, Stereo- und Push-Pull-Endstufen vorgesehen.

BTB bietet diesen Artikel ausdrücklich als factory-matched Pair an. Zur ZX-Ausführung gehören laut aktueller Produktbeschreibung vergoldete Sockelstifte und vergoldete Gitter. Der genaue Matching-Arbeitspunkt und die zulässige Abweichung des Werksabgleichs sind auf der sichtbaren Produktseite nicht angegeben und werden deshalb nicht als feste Toleranz behauptet.

Geeignete Anwendungen

• Stereo-Single-Ended-Verstärker mit einer 300B pro Kanal
• Kompatible Mono- oder Stereo-Endstufen mit zwei 300B
• Push-Pull-300B-Schaltungen, deren Arbeitspunkt und Ausgangsübertrager ausdrücklich für den Standardtyp ausgelegt sind
• Röhrenwechsel in Verstärkern mit 5-V-/1,2-A-Heizung je Endröhre
• Neuaufbauten mit passendem UX4-Sockel, Heizungsnetzteil und 300B-Lastlinie

Paarselektion und Produktausführung

Lieferumfang

Zwei Linlai ZX-300B als zusammengehöriges factory-matched Pair

Matching

Werksseitig aufeinander abgestimmtes Paar; Prüfpunkt und Matching-Toleranz sind in den sichtbaren Produktangaben nicht veröffentlicht

Kontaktierung

Vierpoliger UX4-Sockel mit vergoldeten Stiften

Gitterausführung

Vergoldete Gitter gemäß aktueller BTB-Produktbeschreibung

Produktionsart

Aktuelle Fertigung, keine historische NOS-Ware

Herkunftsangabe

China gemäß aktueller BTB-Produktseite

Technische Daten und 300B-Referenzwerte

Röhrenart

Direkt geheizte Audio-Leistungstriode

Typenfamilie

300B

Sockel

UX4, vierpolig

Heizspannung

5,0 V AC oder DC je Röhre nach klassischer 300B-Spezifikation

Heizstrom

1,2 A je Röhre; das Paar benötigt zusammen nominal 12 W Heizleistung

Klassischer Referenzarbeitspunkt

Anodenspannung 300 V, Gittervorspannung etwa -61 V und Anodenstrom etwa 60 mA

Verstärkungsfaktor

µ etwa 3,85 am klassischen Referenzarbeitspunkt

Innenwiderstand

Etwa 700 Ω am klassischen Referenzarbeitspunkt

Steilheit

Etwa 5,5 mA/V am klassischen Referenzarbeitspunkt

Klassische maximale Anodenspannung

450 V; ein Grenzwert und kein allgemein empfohlener Arbeitspunkt

Klassische maximale Anodenverlustleistung

40 W je Röhre

Klassische Stromgrenze bei fester Gittervorspannung

70 mA für die durchschnittliche Röhre; der konkrete Verstärker muss den Strom jeder Röhre sicher begrenzen

Klassische Stromgrenze bei Einzelabgleich oder Katodenbias

100 mA maximal; nicht als pauschaler Ruhestrom zu verwenden

Datenblatt-Leistungsbeispiel

Etwa 6,6 W bei 300 V, 60 mA und 2,4 kΩ Anodenlast beziehungsweise etwa 10,2 W bei 350 V, 60 mA und 2 kΩ; dies sind klassische Beispiele je Röhre, keine Leistungszusage für das Paar im konkreten Verstärker

Sockelanschlüsse und Heizungsführung

Elektrodenanschlüsse

Zwei Heizfadenanschlüsse, ein Steuergitteranschluss und ein Anodenanschluss am UX4-Sockel; die Orientierung ist anhand der Sockelansicht des Geräts zu prüfen

AC-Heizung

Gitter- und Anodenrückführung werden nach klassischer 300B-Praxis auf den Mittelpunkt der Heizwicklung oder ein korrekt eingestelltes Hum-Poti bezogen

DC-Heizung

Polarität, Massebezug und Bias müssen zur konkreten Schaltung passen, weil der Heizfaden zugleich Katode ist

Abgrenzung zu verwandten Röhrentypen

Standard-300B

Die ZX-300B ist für Verstärker vorgesehen, die den grundlegenden 300B-Sockel, die 5-V-/1,2-A-Heizung und einen passenden Arbeitspunkt verwenden

2A3

Besitzt zwar ebenfalls einen vierpoligen Sockel, benötigt jedoch eine andere Heizung und andere Betriebsdaten; kein ungeprüfter Direktersatz

300B-XLS, 4300B und andere Hochlastvarianten

Können abweichende Grenzwerte und empfohlene Arbeitspunkte besitzen. Ein Verstärker, der deren höhere Belastbarkeit nutzt, darf nicht automatisch mit einer Standard-300B betrieben werden

Hinweise zur Auswahl und Anwendung

Factory Matching unterstützt ähnliche elektrische Werte beider Röhren, ersetzt aber weder die Bias-Kontrolle noch eine Messung des tatsächlichen Anodenstroms. Bei getrennt einstellbarer Gittervorspannung sollte jede Röhre einzeln kontrolliert werden; bei Katodenbias sind Katodenspannung und Verlustleistung zu prüfen.

Die direkt geheizte 300B reagiert empfindlich auf die Heizungsführung. Eine ungeeignete AC-Mittelpunktbildung, eine asymmetrische DC-Heizung oder eine fehlerhafte Masseführung kann Brumm erzeugen oder die wirksame Gittervorspannung verschieben.

BTB positioniert die ZX-Ausführung subjektiv als warm abgestimmte 300B mit kräftigem Tiefton. Das hörbare Ergebnis hängt zusätzlich von Arbeitspunkt, Ausgangsübertrager, Heizungsnetzteil, Gegenkopplung, Lautsprecher und Raum ab.

300B-Endstufen arbeiten mit gefährlichen Anodenspannungen und die Röhren werden heiß. Vor dem Wechsel Netzstecker ziehen, Röhren abkühlen lassen und Arbeiten an Bias oder Hochspannung ausschließlich mit geeigneter Fachkenntnis durchführen.

Fragen zur Auswahl und Anwendung

Ist das Linlai ZX-300B Factory-Matched Pair für einen Stereo-SET-Verstärker mit einer 300B pro Kanal geeignet?

Ja, das Linlai ZX-300B Factory-Matched Pair ist für kompatible Stereo-SET-Verstärker mit einer 300B pro Kanal eine sinnvolle Wahl. Heizversorgung, Anodenspannung, Ruhestrom, Ausgangsübertrager und mechanischer Freiraum müssen zur Standard-300B-Auslegung des Geräts passen.

Kann das Linlai ZX-300B Paar zwei vorhandene Standard-300B-Röhren ersetzen?

Ja, das Linlai ZX-300B Paar kann zwei Standard-300B-Röhren in einem kompatiblen Verstärker ersetzen, wenn Sockel, 5-V-/1,2-A-Heizung, Arbeitspunkt und zulässige Verlustleistung übereinstimmen. 2A3, 300B-XLS und andere abweichend spezifizierte Typen sind kein ungeprüfter Direktersatz.

Müssen Arbeitspunkt und Heizungsführung nach dem Einbau geprüft werden?

Ja, Ruhestrom beziehungsweise Bias und die 5-V-Heizung müssen nach dem Röhrenwechsel kontrolliert werden. Bei direkt geheizten 300B-Stufen beeinflussen Mittelanzapfung, Hum-Poti, Gleichspannungsheizung und Massebezug die Brummarmut und die wirksame Gittervorspannung.
