Zweiweggleichrichterröhre, Doppelweggleichrichterröhre der Gattung: 5U4G, U52, 5U3C, 5Z3, CV684, 5U4GB, GZ31, VT-244

5U4G Gleichrichterröhre – Auswahl, Austausch und Einsatz als Zweiweggleichrichterröhre im Röhrennetzteil

Was ist eine 5U4G und wofür wird sie eingesetzt?

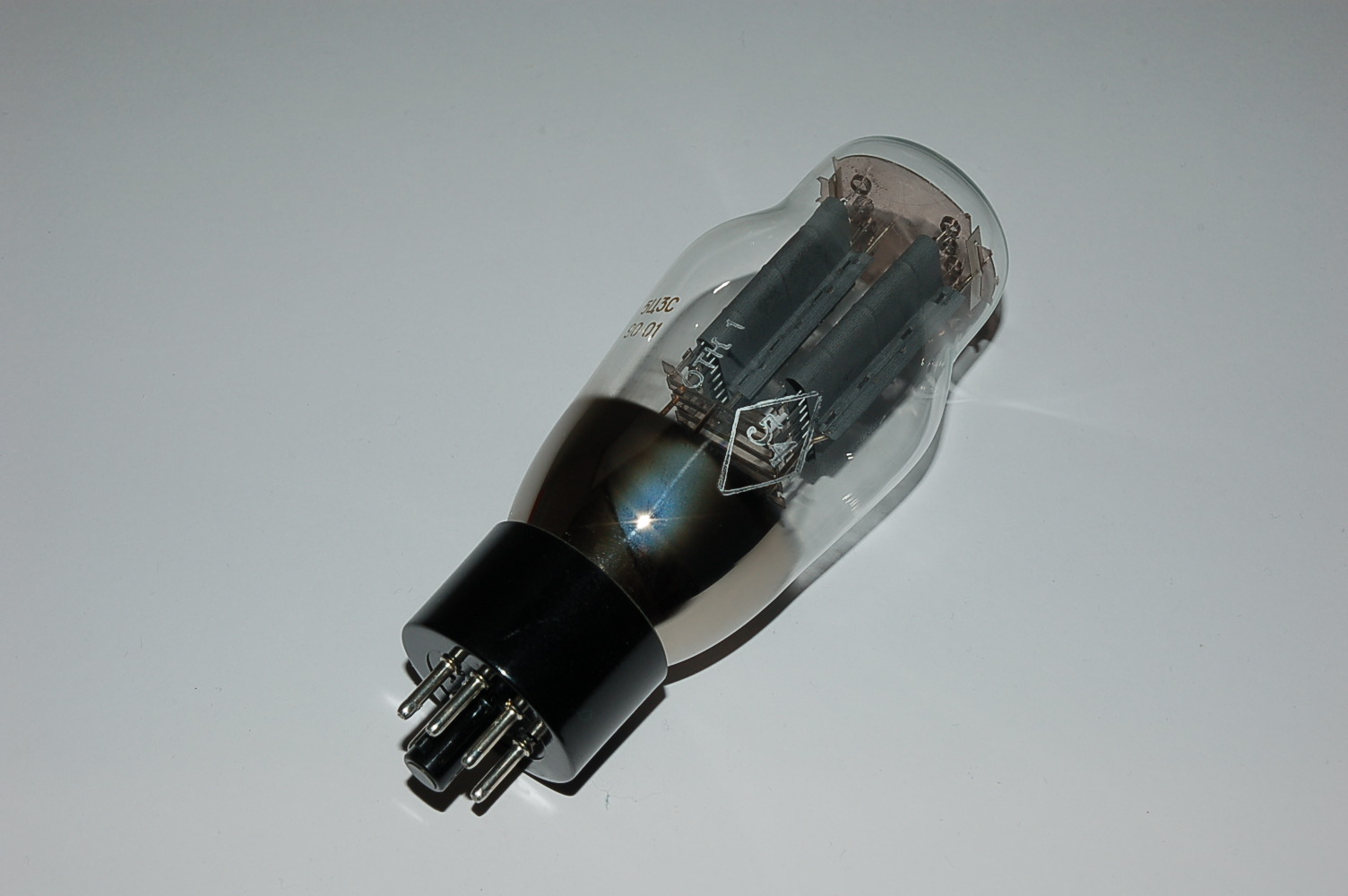

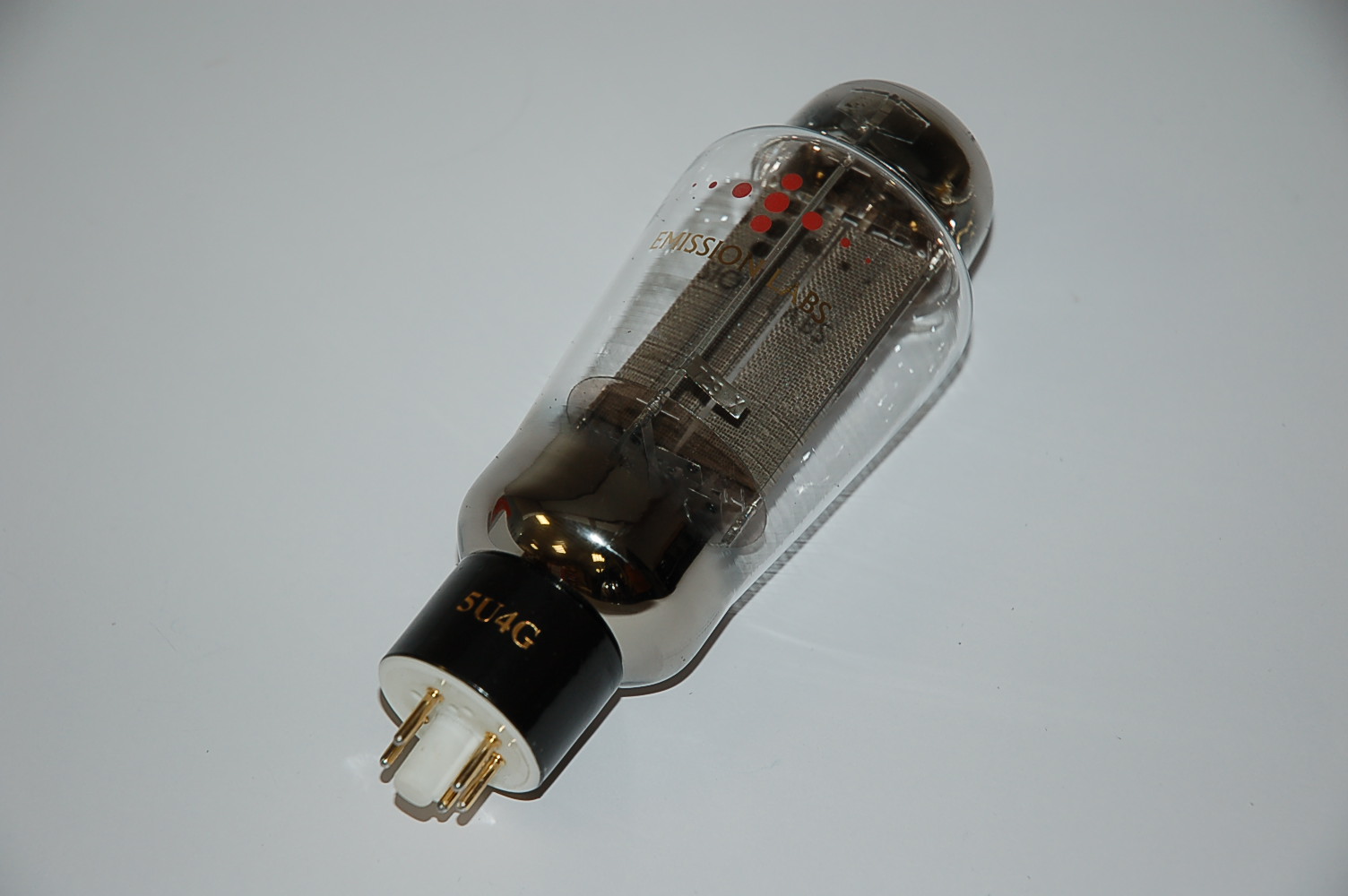

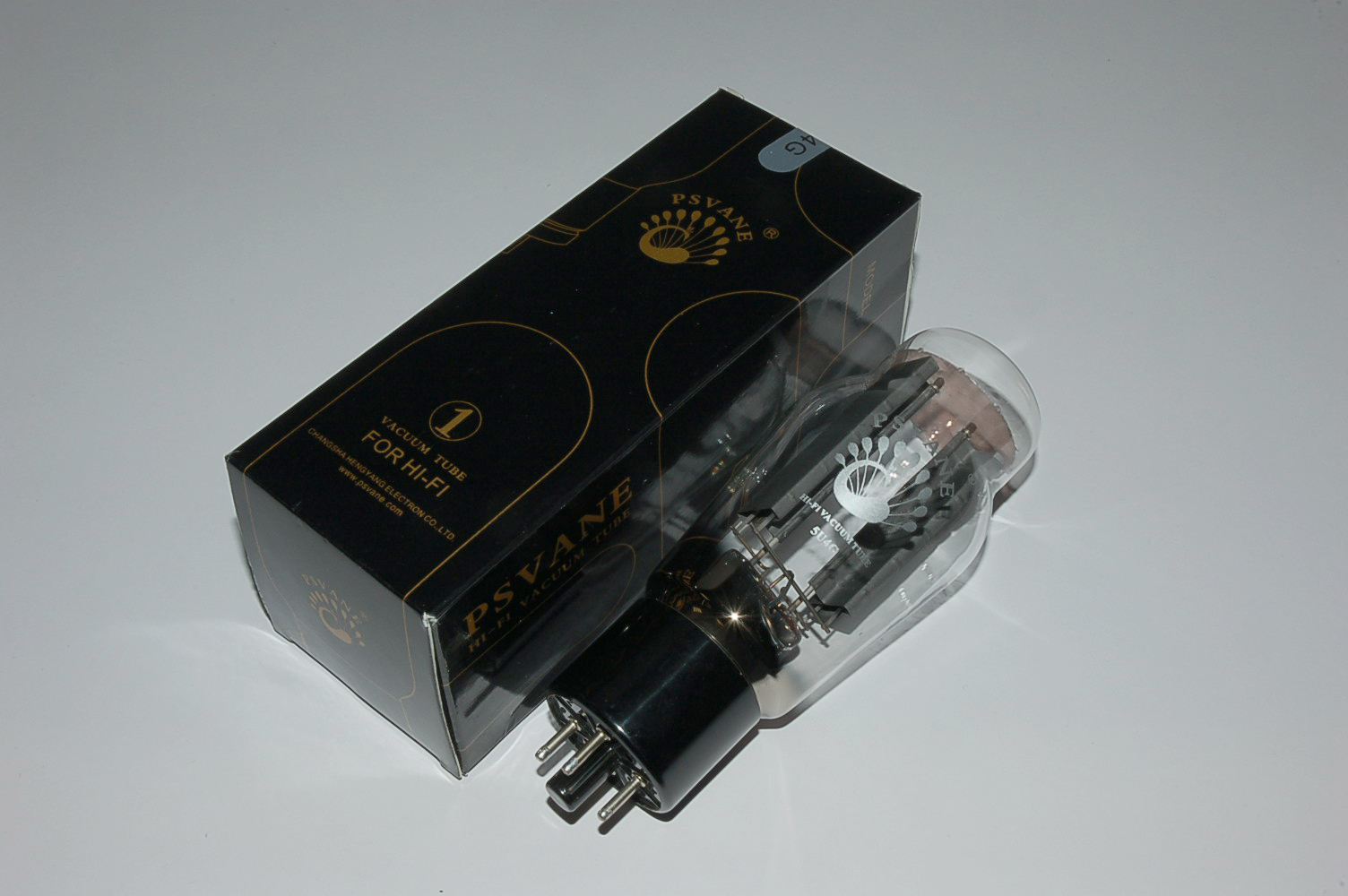

Die 5U4G ist eine Zweiweggleichrichterröhre (Doppelweggleichrichterröhre), die im Netzteil von Röhrengeräten Wechselspannung in Gleichspannung umwandelt. Sie wird in Gitarrenverstärkern, HiFi-Verstärkern, Vorstufen, Röhrenradios und teils in Studio-/Messgeräten eingesetzt, wenn ein klassisches Röhrennetzteil mit weichem Einschaltverhalten und gewünschter Sound Performance (Gitarrenverstärker) vorgesehen ist.

Im Betrieb beeinflusst ein Röhrengleichrichter vor allem die Netzteilcharakteristik (Spannungsabfall unter Last, Einschaltverhalten, Stromreserve, Dynamik) und damit die Betriebsbedingungen der nachfolgenden Schaltung. Für Techniker ist relevant, dass die 5U4G typischerweise als direkt geheizter Gleichrichter arbeitet und das Netzteil auf ihren Spannungsabfall und ihre Strombelastbarkeit ausgelegt sein muss.

Welche Typen gehören zur 5U4G-Familie (5U4GB, VT-244, CV684)?

Zur 5U4G-Familie gehören Bezeichnungen wie 5U4GB sowie militärische bzw. behördliche Varianten wie VT-244 und CV684 (beide nahezu ausgestorben), die in vielen Schaltungen funktional äquivalent eingesetzt werden können. Solche Varianten unterscheiden sich je nach Hersteller und Ausführung in mechanischer Bauform, zulässiger Belastung und teilweise in Detailparametern, bleiben aber im Grundprinzip der 5U4G-Klasse zugeordnet.

Für Endkunden ist die sichere Orientierung: Gerätedokumentation und vorgesehene Typbezeichnung prüfen. Für Werkstätten und OEM-Anwendungen ist es sinnvoll, neben der Bezeichnung auch Laststrom, Erwärmung und den realen Spannungsabfall im Gerät zu berücksichtigen, um Langzeitstabilität sicherzustellen.

Sind 5U4G, U52, 5U3C, 5Z3S, 274B, WE274 und GZ31 untereinander austauschbar?

5U4G und nahe verwandte Zweiweggleichrichterröhren werden in vielen Geräten als austauschbar genutzt, allerdings nicht ohne Einschränkungen. Austauschbarkeit hängt davon ab, ob Heizdaten, Pinbelegung/Sockel, zulässiger Gleichstrom, Einschaltstrom und der Spannungsabfall zur Netzteilauslegung passen-hier sollte man tunlichst auf die Herstellerfreigabe achten, da ein falscher Typ zum Defekt des Gerätes und der Röhre führen kann.

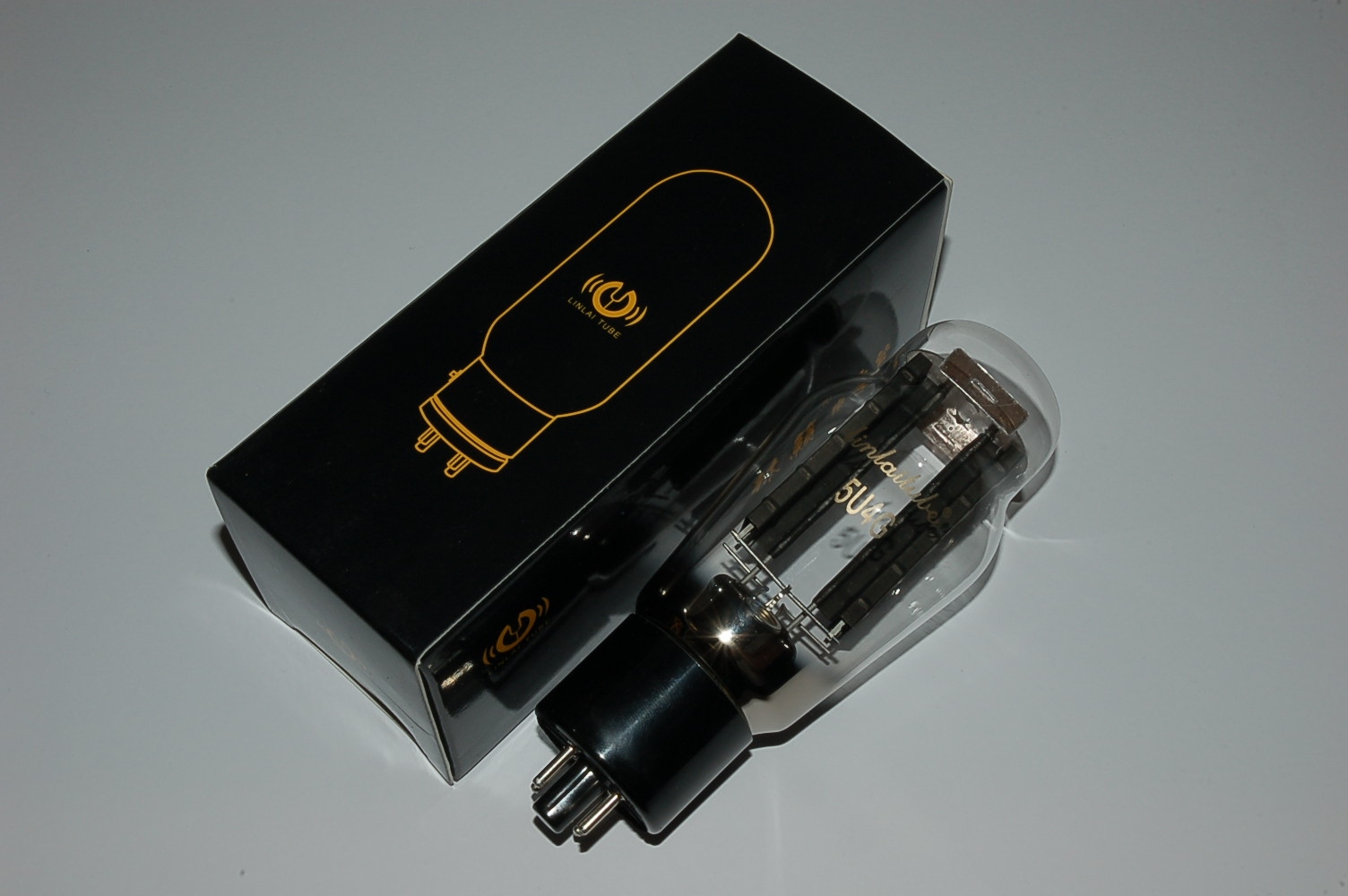

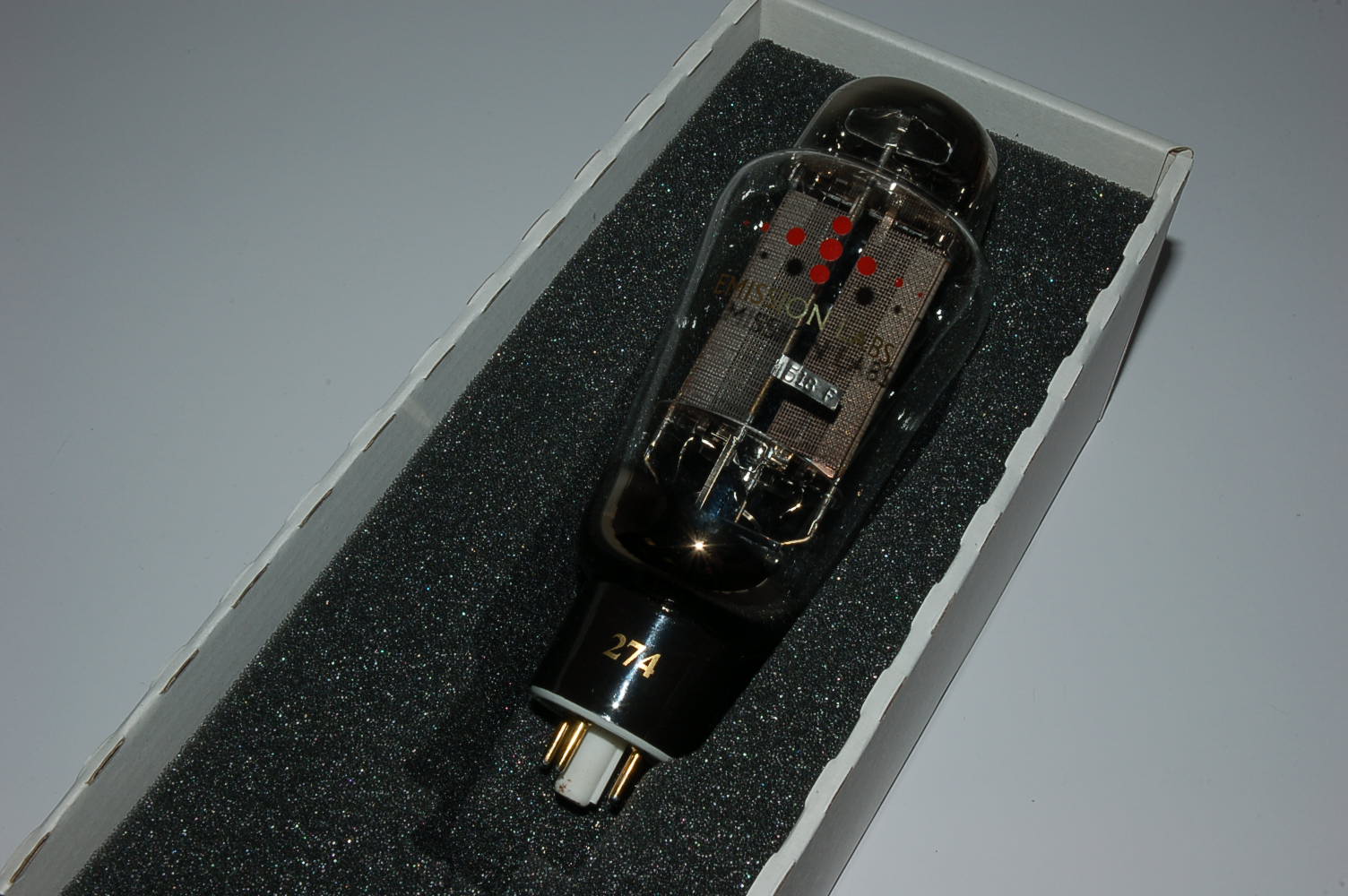

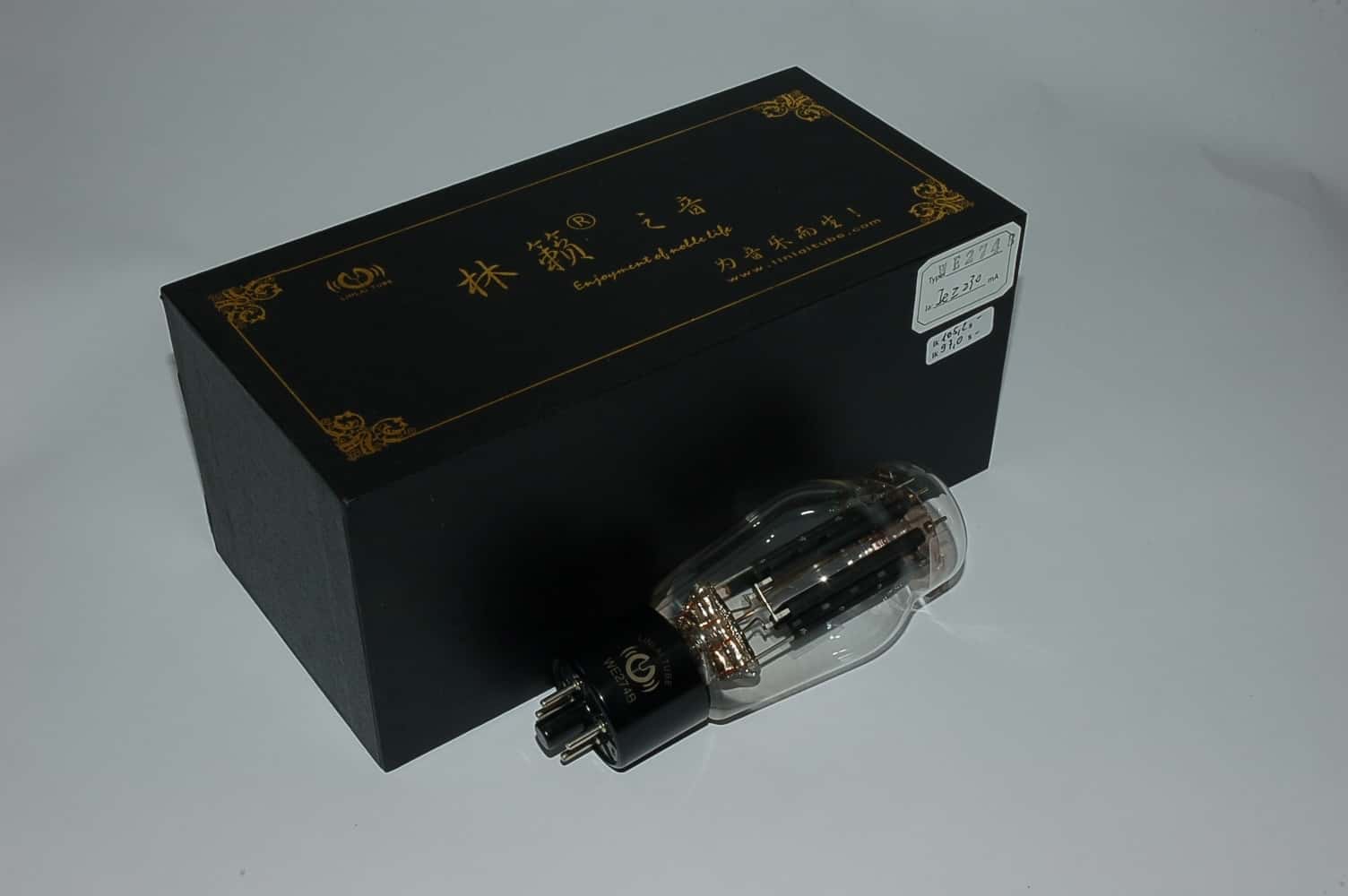

U52, 5U3C und 5Z3S werden häufig als 1:1 Alternativen im Umfeld der 5U4G diskutiert, können aber je nach Ausführung kleine abweichende Spannungsabfälle oder Belastbarkeiten haben. Kritisch ist der Einsatz der 274B / WE274B, die zwar kräftig ist, aber bezüglich Eingangskondensator (Ladeelko) sehr begrenzt ist.

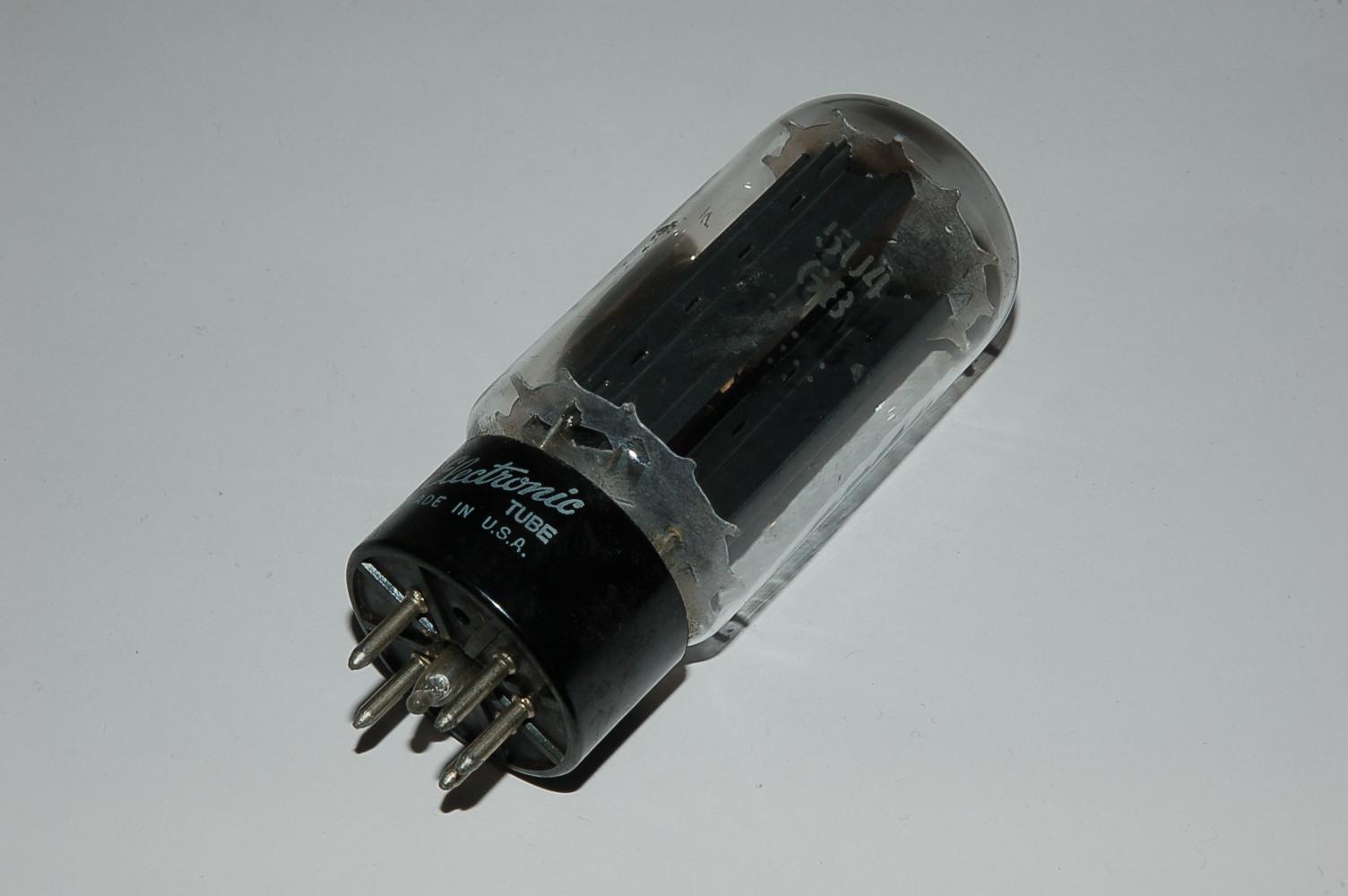

Die 5U4GB ist die modernere Ausführung der 5U4G, meist im geraden Glaskolben und größeren Systemen. Auch hier sollte man beim Austausch auf die Herstellerfreigabe achten, da bei den 5U4GB meist die Ausgangsspannung größer ist (kleinerer Innenwiderstand). In Gitarrenamps wird diese gerne verwendet, wenn Dynamik gefordert wird oder Clean Sound gewünscht wird.

Wie sieht es mit Verfügbarkeit, Lieferung und Ersatzteilversorgung in Deutschland/Europa aus?

5U4G und 5U4GB sind im Röhrenbereich etablierte Röhrengleichrichter und werden Stand 2026 beide produziert, wie auch die 274B.
