Zweiweggleichrichterröhre, Doppelweggleichrichterröhre der Gattung: EZ80, 6V4 und EZ81, 6CA4, UU12, U709

EZ80 / EZ81 Gleichrichterröhren – Auswahl, Austausch und Einsatz als Zweiweggleichrichterröhre im Röhrennetzteil

Was sind EZ80 und EZ81 und wofür werden sie eingesetzt?

EZ80 und EZ81 sind Zweiweggleichrichterröhren (Doppelweggleichrichterröhren), die im Netzteil von Röhrengeräten Wechselspannung in Gleichspannung umwandeln. Sie werden häufig in HiFi-Verstärkern, Vorstufen, Röhrenradios und kompakten Audio-Schaltungen eingesetzt, wenn ein klassisches Röhrennetzteil mit definiertem Einschaltverhalten und moderater Stromabgabe benötigt wird.

Im Betrieb bestimmen diese Gleichrichter die Netzteilcharakteristik, vor allem den Spannungsabfall unter Last und die Stromreserve. Für Reparatur und Betrieb ist wichtig, dass die Schaltung auf den jeweiligen Typ ausgelegt ist, insbesondere hinsichtlich maximalem Gleichstrom, zulässiger erster Siebkapazität (Ladeelko) und thermischer Belastung.

Welche Bezeichnungen gehören zur Familie: 6V4, 6CA4, UU12 und U709?

Zur EZ80 EZ81-Typfamilie gehören verschiedene internationale und gerätebezogene Bezeichnungen. EZ80 wird häufig auch als 6V4 geführt, während EZ81 oft der internationalen Bezeichnung 6CA4 entspricht. In manchen Dokumentationen tauchen außerdem die sehr raren Typen wie UU12 oder U709 als verwandte oder anwendungsnahe Gleichrichterröhren auf, die je nach Gerät und Sockel-/Schaltungsumfeld eine Rolle spielen können.

Für Endkunden ist entscheidend, die im Gerät angegebene Typbezeichnung zu beachten, weil Sockel, Heizdaten und Lastfähigkeit zur Netzteilauslegung passen müssen. Für Werkstätten und OEM-Anwendungen empfiehlt sich zusätzlich der Abgleich über Datenblattwerte (Gleichstrom, Spitzenspannung, zulässige Eingangskapazität), um Folgeschäden im Netzteil zu vermeiden.

Sind EZ80 und EZ81 untereinander austauschbar – und wo gibt es Ausnahmen?

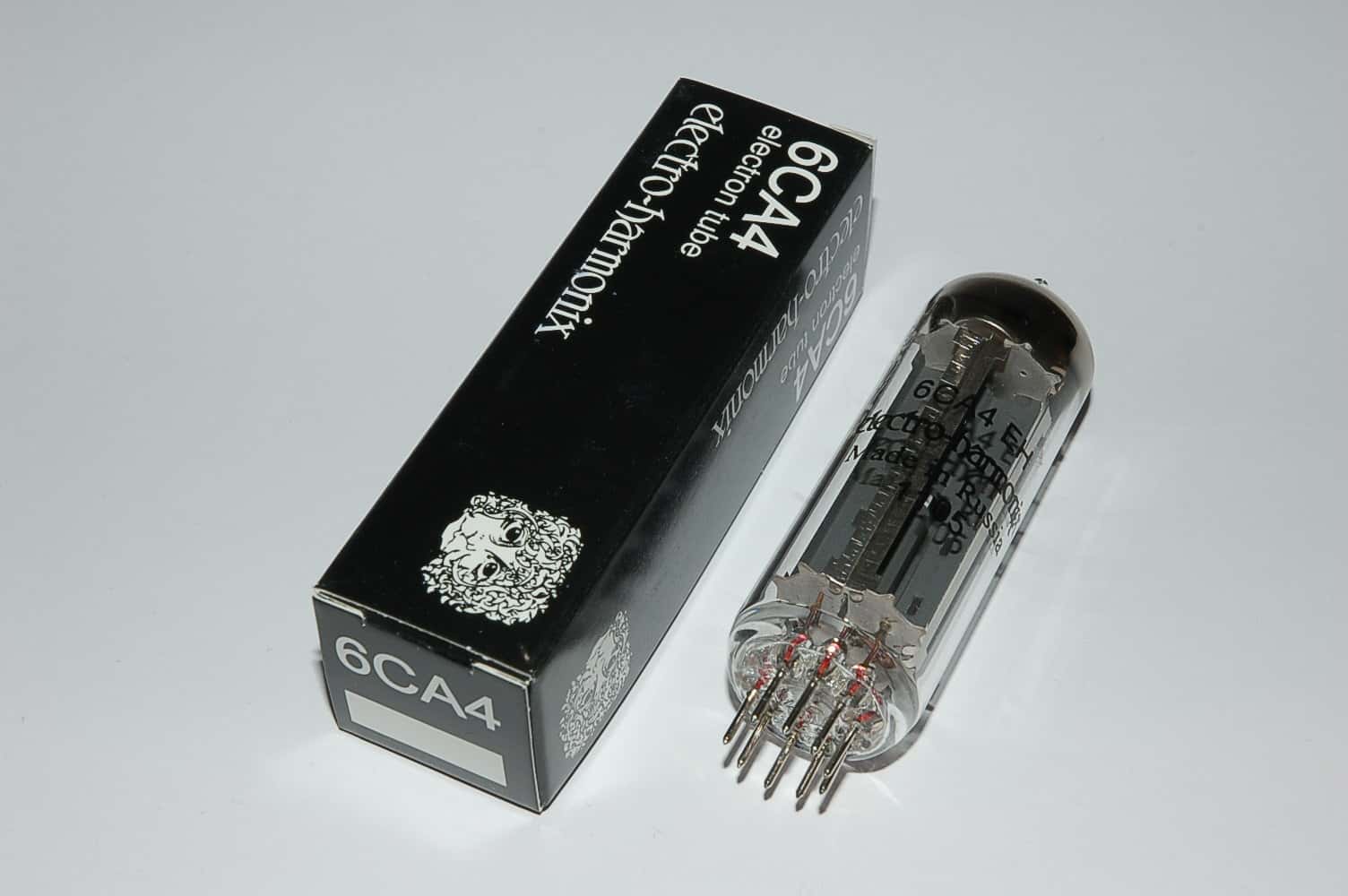

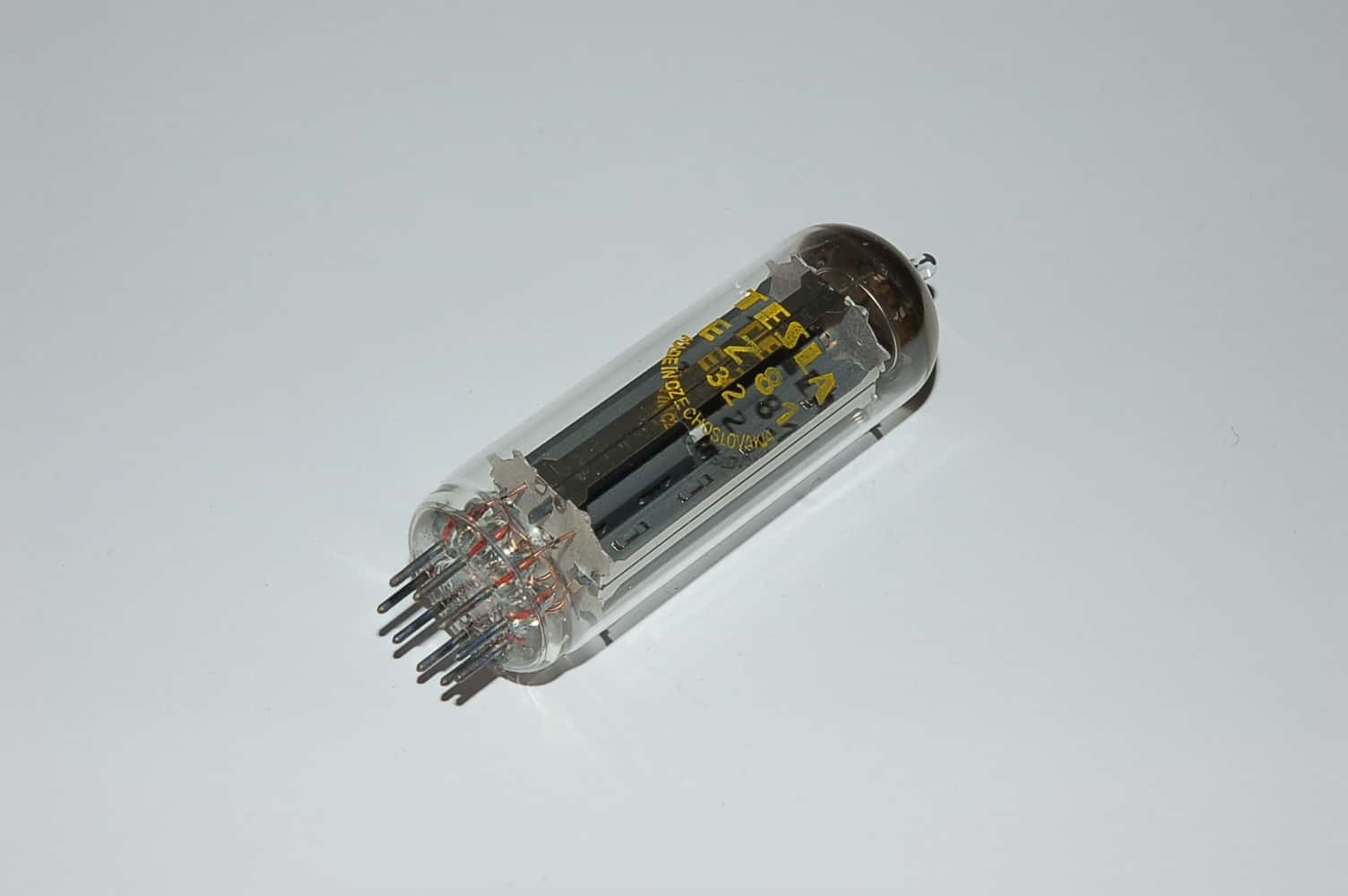

EZ80 und EZ81 sind elektrisch nicht kompatibel. Die EZ81 = 6CA4 ist wesentlich kräftiger und benötigt einen höheren Heizstrom. Ansonsten sind sie sich ähnlich.

Wie wähle ich die passende EZ80/EZ81 für HiFi, Radio und Reparatur aus?

Die passende Wahl richtet sich nach dem Geräteaufbau und der Netzteilbelastung: Kleine Radios und kompakte Vorstufen nutzen oft EZ80/6V4, während EZ81/6CA4 häufig in Netzteilen mit etwas höherem Gleichstrombedarf und Endstufen anzutreffen ist. Für HiFi- und audio-high-end-Anwendungen zählt vor allem eine stabile Versorgung unter Last und eine zur Schaltung passende Auslegung der Siebkette.

Für Endkunden ist die beste Auswahlhilfe die Geräteangabe (Typ und Sockel) sowie die Entscheidung, ob ein geprüfter, zuverlässig belastbarer Gleichrichter benötigt wird. Für professionelle Anwender ist eine dokumentierte Ersatzteilstrategie sinnvoll: gleicher Typfamilien-Standard, planbare Nachbeschaffung und definierte Prüfwerte, damit Reparaturen reproduzierbar bleiben.

Wie sieht es mit Verfügbarkeit, Lieferung und Ersatzteilversorgung in Deutschland/Europa aus?

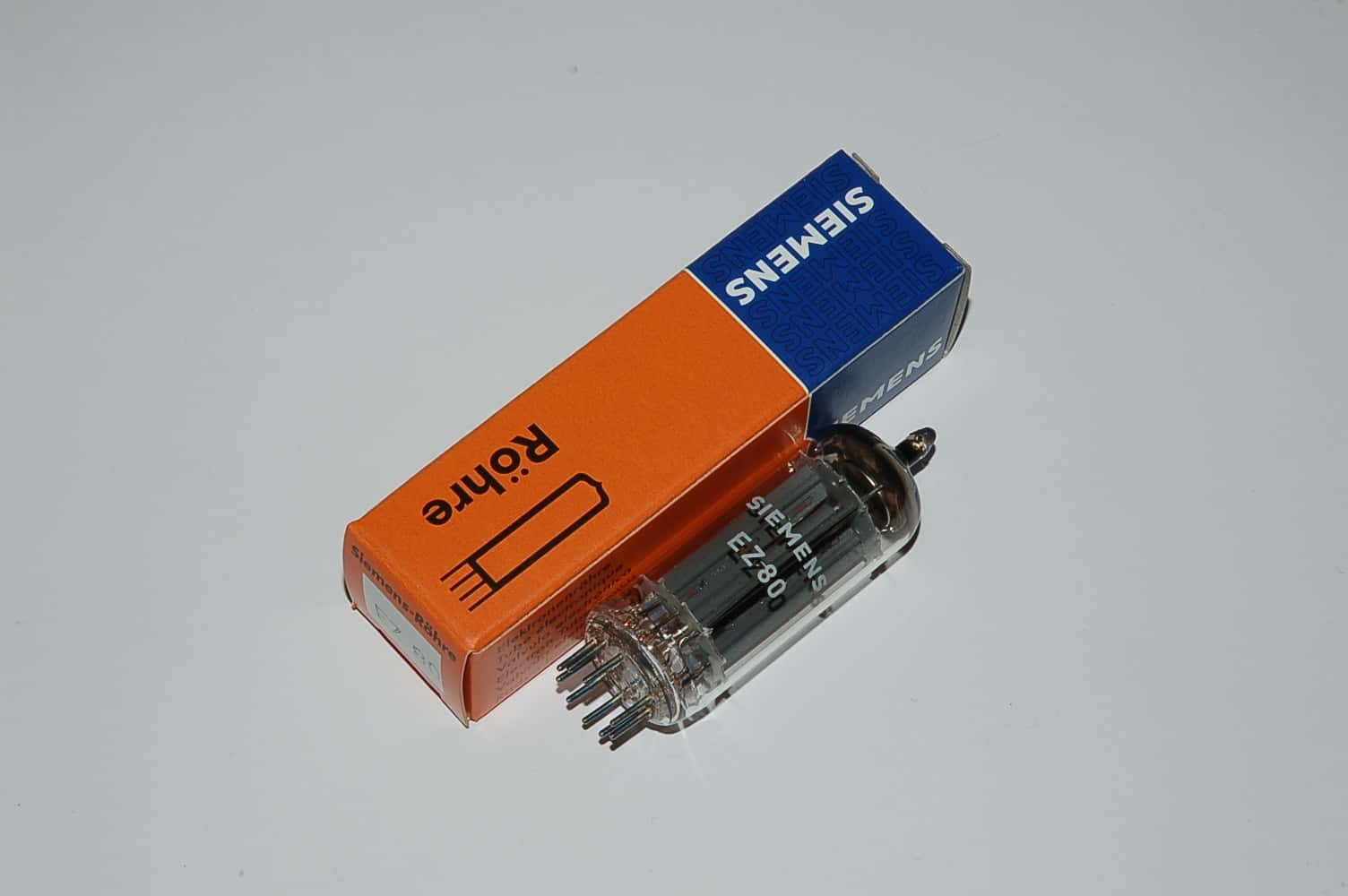

EZ80/6V4 sind NOS Röhren (keine Produktion). Die EZ81/6CA4 werden bei zwei Herstellern gefertigt.

Endkunden profitieren von klarer Austauschhilfe und schneller Verfügbarkeit, während professionelle Anwender auf konstante Spezifikationen und planbare Nachbeschaffung achten. Internationale Lieferung ist relevant für Exportgeräte, weltweit betreute Servicefälle und Geräte, die außerhalb Europas im Einsatz sind.
