GZ34 / 5AR4 Gleichrichterröhre – Auswahl, Austausch und Einsatz als Zweiweggleichrichterröhre im Röhrennetzteil

Was ist eine GZ34 (5AR4) und wofür wird sie eingesetzt?

Die GZ34 ist eine Zweiweggleichrichterröhre (Doppelweggleichrichterröhre), die im Netzteil von Röhrenverstärkern und Röhrengeräten Wechselspannung in Gleichspannung umwandelt. Sie wird in Gitarrenverstärkern, HiFi-Verstärkern, Vorstufen sowie in manchen Radiogeräten eingesetzt, wenn ein röhrentypisches Einschaltverhalten und eine vergleichsweise weiche B+-Versorgung bezüglich Dynamik gefragt ist.

Im Unterschied zu einigen direkt geheizten Gleichrichtern arbeitet die GZ34 als indirekt geheizter Typ, was oft ein etwas verzögertes Hochlaufen der Gleichspannung begünstigt. Für die Praxis ist relevant, dass der Röhrengleichrichter die Netzteilcharakteristik prägt: Spannungsabfall unter Last, Einschaltstrom, Stromreserve und damit das Verhalten der nachfolgenden Schaltung – je nach Gerät hörbar als Dynamik, Kompression oder „Sag“ im Gitarrenamp. Beim Einsatz solcher Röhren muss neben Spannungen und Strömen auch auf die Größe des Eingangskondensators (Ladeelko) wegen den Spitzenströmen geachtet werden.

Welche Bezeichnungen gehören zur Familie: 5AR4, CV1377 und GZ34s?

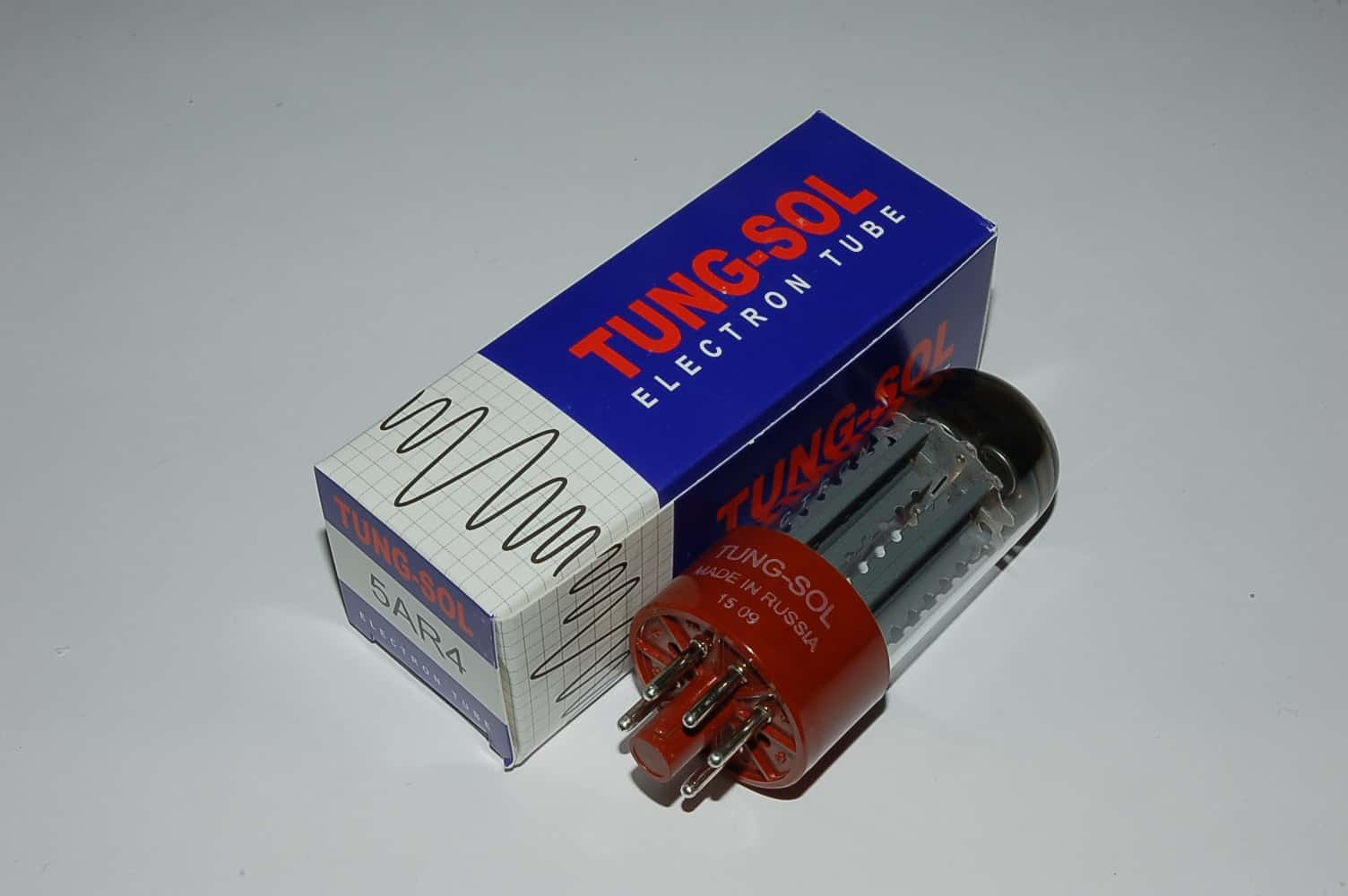

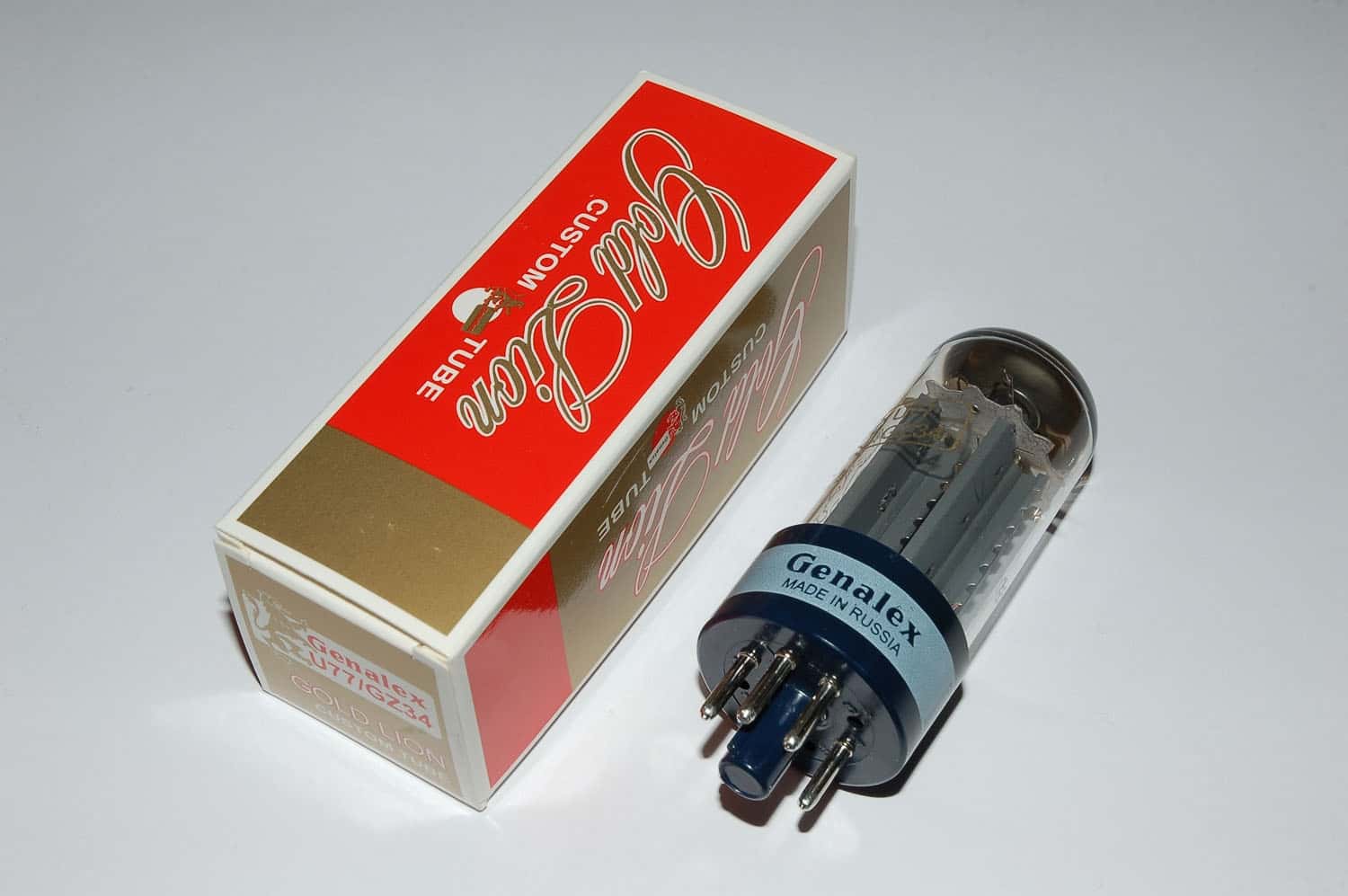

Zur Typfamilie der GZ34 gehören die Bezeichnungen 5AR4 (internationale/US-Bezeichnung) sowie die nahezu ausgestorbene Militärversion CV1377. Die GZ34s ist die baugleiche JJ Version mit spiralförmigem Heizwendel zur besseren Brummuntedrückung.

Für Endkunden ist wichtig, dass die Typfamilie korrekt erkannt wird, damit Sockel, Heizdaten und Lastfähigkeit passen. Für Werkstätten, Servicebetriebe und OEM-Anwendungen ist die Dokumentation der tatsächlich verwendeten Ausführung sinnvoll, weil sich reale Spannungsabfälle und Reserven je nach Produktionscharge und Bauart leicht unterscheiden können.

Sind GZ34, 5AR4, CV1377 und GZ34s untereinander austauschbar – und wo gibt es Ausnahmen?

GZ34, GZ34s, 5AR4 und CV1377 sind in vielen Geräten funktional äquivalent und werden häufig als austauschbar genutzt, sofern die Schaltung für diese Familie vorgesehen ist. Die Austauschbarkeit gilt vor allem dann, wenn der Verstärker im Rahmen der zulässigen Stromaufnahme betrieben wird und der Netztrafo sowie die Siebkette (Kondensatoren/Drossel) zur Spezifikation passen.

Wie sieht es mit Verfügbarkeit, Lieferung und Ersatzteilversorgung in Deutschland/Europa aus?

GZ34, GZ34s und 5AR4 werden aktuell produziert.

Endkunden profitieren hier von klarer Auswahlhilfe und schneller Verfügbarkeit, während professionelle Anwender auf konstante Spezifikationen und planbare Nachbeschaffung achten. Internationale Lieferung ist relevant für Exportgeräte, Tour-Setups und weltweit betreute Servicefälle.
