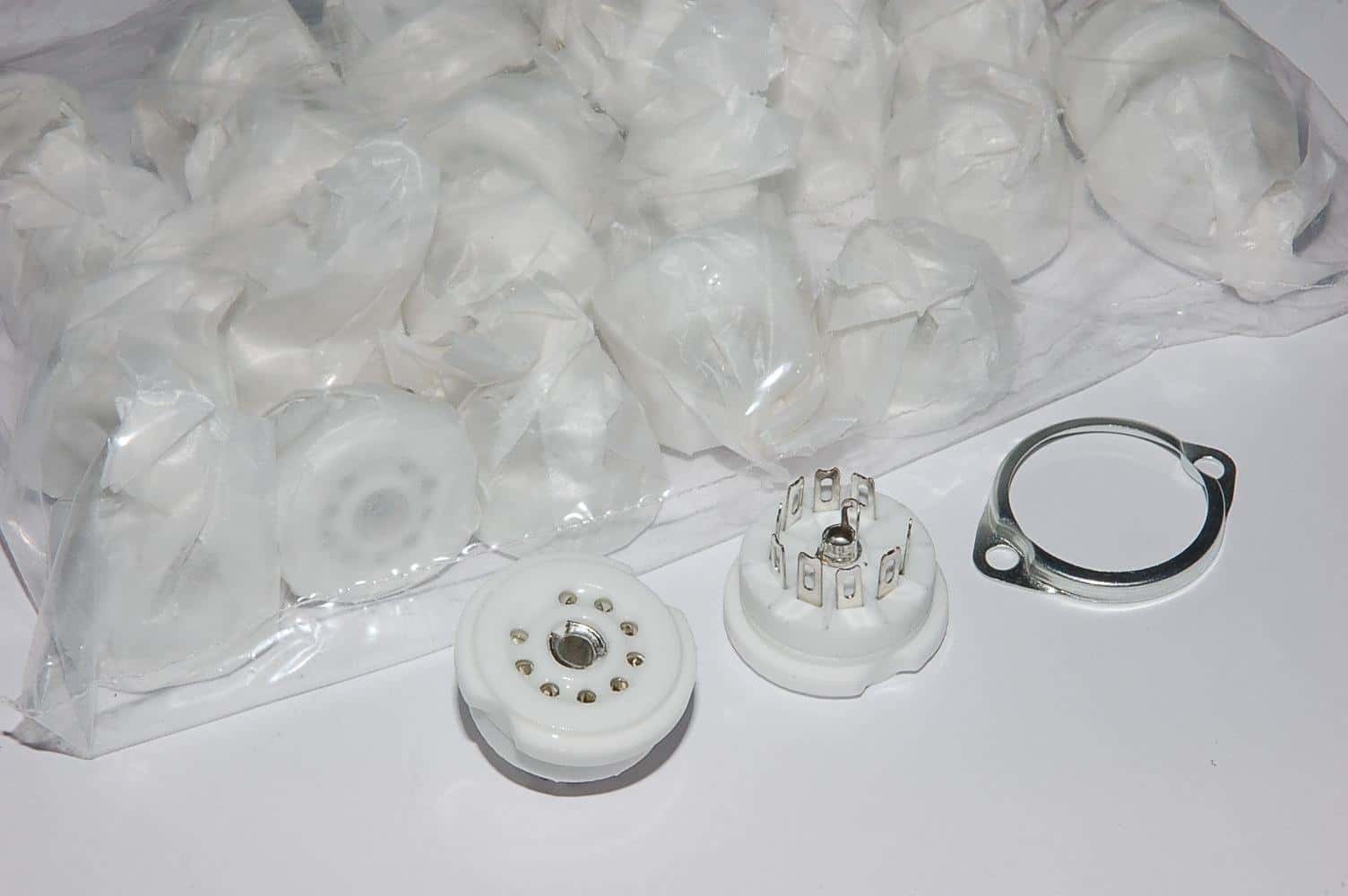

Noval Draht-/Chassis Keramik B9A Standard Röhrenfassung
| Anzahl | Stückpreis |
|---|---|
| Bis 19 |
1,50 €
|
| Ab 20 |
1,40 €
1,50 €
(7% gespart)
|
Lieferzeit: ca. 1 - 5 Tage
Für Röhrenverstärker, Hi-Fi, Gitarrenamps, Reparatur und DIY-Audio
International auch als Pico-9, 9-Pin Miniature, E9-1, E9-68 oder S9C
Kelchfederkontakte, Lötösen, Ø22 mm Ausschnitt und 28 mm Lochraster
1500 V Prüfung, Kontakt =0,01 O, Isolation =10.000 MO, RoHS-konform
Noval-B9A-Keramikfassung für Chassismontage und freie Verdrahtung
Die 9-polige Noval-B9A-Röhrenfassung ist für den Neubau, die Reparatur und die fachgerechte Restauration von Röhrenverstärkern, Hi-Fi-Geräten, Gitarrenverstärkern, Studiotechnik und Messgeräten ausgelegt. Der weiße Keramikkörper bietet eine temperaturbeständige und elektrisch isolierende Basis für klassische Punkt-zu-Punkt-Verdrahtungen. Versilberte Kelchfederkontakte sorgen für eine zuverlässige Kontaktierung der Röhrenstifte, während die gut zugänglichen Lötösen eine saubere Verdrahtung erleichtern. Durch den separaten Befestigungsring kann die Fassung je nach Chassiskonstruktion von oben oder unten montiert werden. Damit eignet sie sich sowohl als Ersatzteil als auch für hochwertige DIY-Audio- und Verstärkerprojekte.
Technische Daten
| BTB Artikelnummer | Noval |
|---|---|
| BTB Bezeichnung | Noval Draht-/Chassis Keramik |
| Sockelsystem | Noval B9A, 9-polig |
| Isolierkörper | Weiße Keramik |
| Kontaktart | Kelchfederkontakte |
| Kontaktoberfläche | Versilbert |
| Anschluss | Lötösen für freie Verdrahtung |
| Montageart | Chassismontage, von oben oder unten |
| Chassisausschnitt | Ø 22 mm |
| Befestigungsabstand | 28 mm, Mitte zu Mitte |
| Befestigungsbohrungen | 2 × Ø 3,5 mm |
| Außenmaße | 35 × 27 mm |
| Einbautiefe / Aufbau | 14 mm / 4 mm |
| Arbeitsspannung | 500 V |
| Prüfspannung | 1500 V |
| Kontaktwiderstand | ≤ 0,01 Ω |
| Isolationswiderstand | ≥ 10.000 MΩ |
| Gesamte Abzugskraft | 0,8 bis 3 kgf |
| Lebensdauer | 200 Steckzyklen |
| Gewicht | 13,5 g |
| Konformität | RoHS-konform |
Geeignete Röhren und gebräuchliche Bezeichnungen
Mechanisch passend sind Röhren mit 9-poligem Noval-B9A-Sockel. Typische Beispiele sind:
- Vorstufen- und Doppeltrioden: ECC83 / 12AX7 / 7025, ECC82 / 12AU7, ECC88 / 6DJ8, E88CC / 6922 und 6N11
- Gleichrichterröhren: EZ80 / 6V4 und EZ81 / 6CA4
Gebräuchliche Such- und Vergleichsbezeichnungen: Noval, B9A, Pico-9, 9-Pin Miniature, Miniature 9-Pin, E9-1, E9-68 und S9C für vergleichbare Chassisfassungen mit Lötösen.
Die gleiche Sockelbauform bedeutet nicht automatisch elektrische Austauschbarkeit. Heizdaten, Pinbelegung und Betriebswerte müssen zur jeweiligen Schaltung passen.
Praxisfragen zur Montage und Kompatibilität
Welchen Chassisausschnitt benötigt die Noval-B9A-Fassung?
Der Chassisausschnitt hat ein Nennmaß von Ø 22 mm. Die beiden Befestigungsbohrungen haben Ø 3,5 mm und liegen 28 mm von Mitte zu Mitte auseinander.
Für welche Röhren ist die 9-polige B9A-Fassung geeignet?
Die Fassung ist mechanisch für Röhren mit Noval-B9A-Sockel geeignet, zum Beispiel ECC83/12AX7, ECC82/12AU7, ECC88/6DJ8, E88CC/6922 und 6N11 sowie die Gleichrichterröhren EZ80/6V4 und EZ81/6CA4.
Welche Kontakte besitzt diese Noval-Röhrenfassung?
Die Fassung besitzt versilberte Kelchfederkontakte mit Lötösen. Die federnde Kontaktform umschließt den Röhrenstift und ist für die freie Verdrahtung im Chassis ausgelegt.
Kann die Röhrenfassung von oben und von unten montiert werden?
Ja. Der separate Befestigungsring ermöglicht je nach Chassisaufbau eine Montage von der Oberseite oder von der Unterseite.
