Röhrenfassungen bzw. Röhreneinbaufassungen der Bauart Noval 9-polig oder B9A entsprechend Pico-9 für Chassismontage mit Drahtanschluss (Ösen) oder für die Leisterplattenmontag...

Röhrensockel Fassung Noval B9A – Auswahl, Einsatz und Ersatz für Röhrengeräte

Was ist eine Noval B9A Röhrenfassung und wofür wird sie verwendet?

Eine Noval B9A Röhrenfassung ist ein genormter Röhrensockel mit 9 Pins, der Vorstufen- und kleinere Endröhren mechanisch sicher hält und elektrisch mit der Schaltung verbindet. Sie ist ein zentrales Bauteil im HiFi Amp, Gitarren Amp, Studio-Geräten und vielen weiteren Röhrenapplikationen, weil die Kontaktqualität direkten Einfluss auf Betriebssicherheit und Signalstabilität hat.

In der Praxis wird die Noval B9A Fassung besonders häufig bei Doppeltrioden wie ECC83 12AX7 oder ähnlichen Typfamilien eingesetzt, weshalb sie im Service und DIY-Bereich zu den wichtigsten Sockelstandards zählt.

Welche Röhren nutzen den Noval B9A Sockel – und was bedeutet Kompatibilität?

Noval B9A bezeichnet die Sockelbauform, nicht den konkreten Röhrentyp. Viele Röhren sind mechanisch kompatibel, aber nicht automatisch elektrisch austauschbar, da Heizdaten, Kennlinien und Arbeitspunkte stark variieren können.

Für Endkunden bedeutet das: Die Fassung ist oft identisch, der Röhrentausch muss aber immer nach Gerätetyp und Spezifikation erfolgen. Für Werkstätten und Entwickler ist entscheidend, dass Sockelstandard und Schaltungsanforderungen zusammenpassen.

Typische Novalröhren neben den ECC83 sind: EL84, E88CC, EZ81, ECH81, ECC82, EF806s und viele andere.

Worin unterscheiden sich Noval B9A Fassungen für Printmontage und Chassiseinbau?

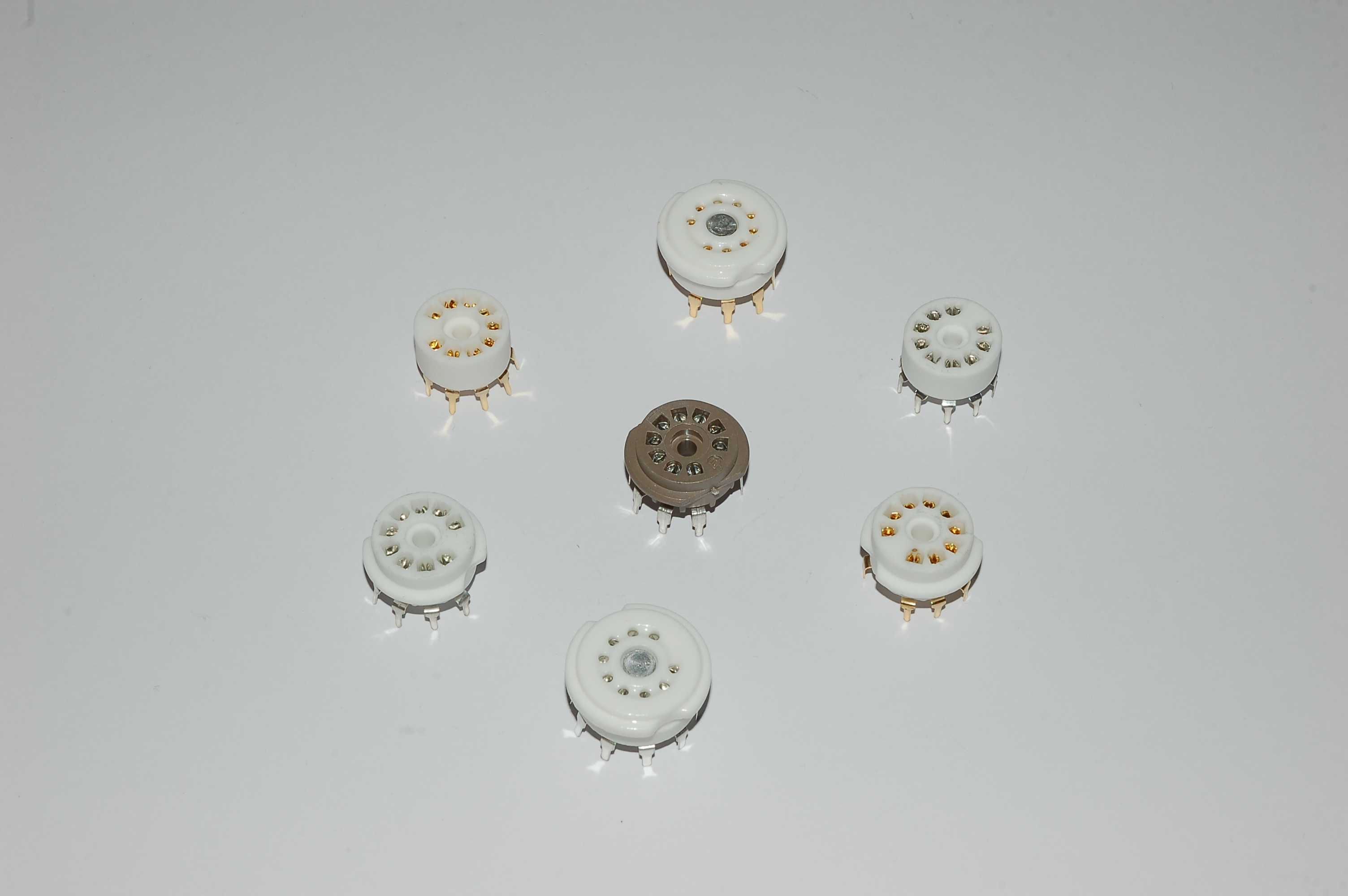

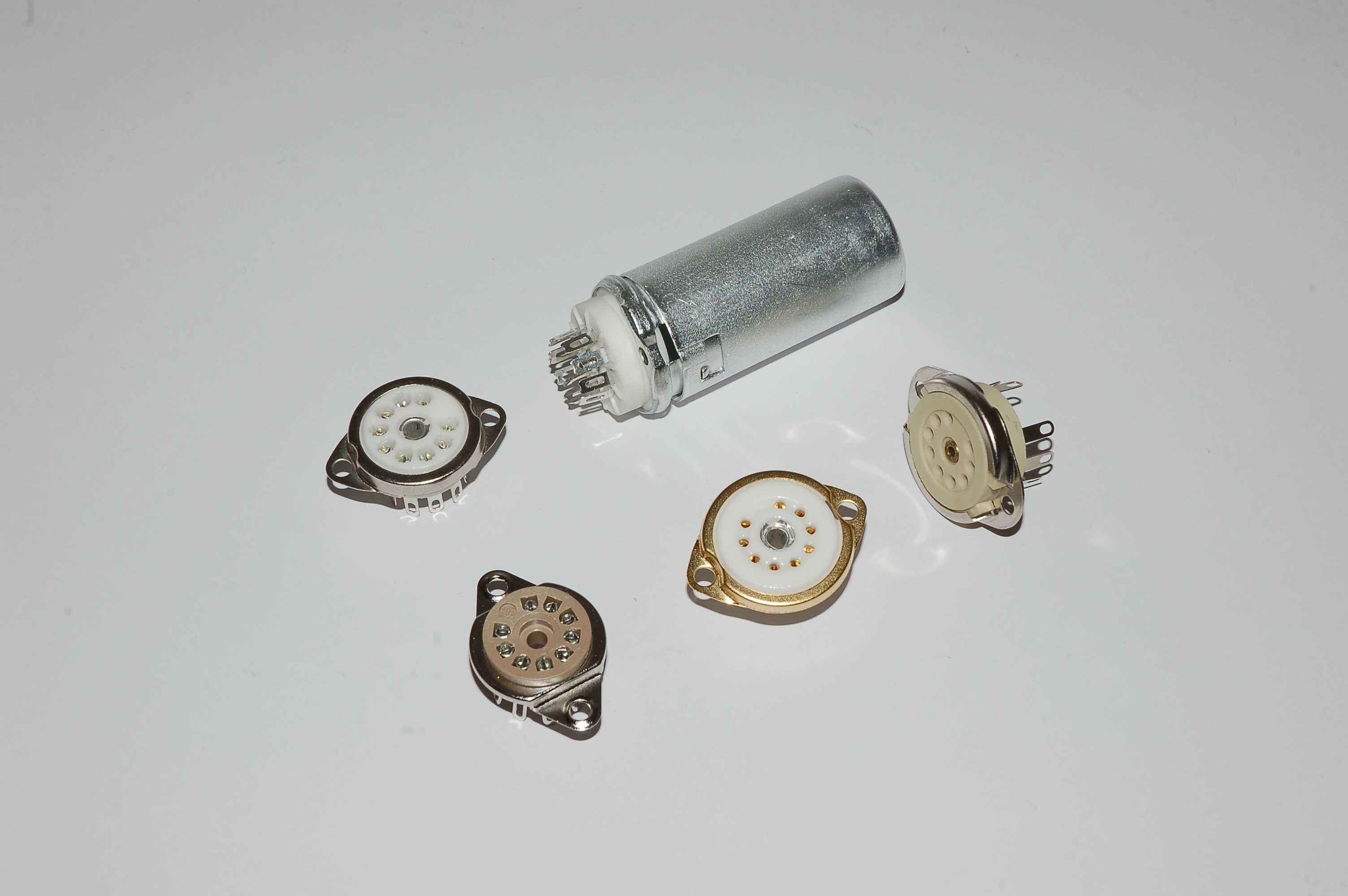

Noval B9A Fassungen gibt es für Printmontage (PCB) und für Chassiseinbau, je nach mechanischem Aufbau des Geräts. Printfassungen werden direkt auf Leiterplatten gelötet, während Chassisfassungen für stabile Montage am Gehäuse mit Drahtanschlüssen vorgesehen sind.

Für HiFi- und High-End-Anwendungen ist oft die mechanische Entkopplung wichtig, um Mikrofonie und Kontaktprobleme zu reduzieren. Im professionellen Service zählt zusätzlich die thermische Belastbarkeit und Wartungsfreundlichkeit.

Warum ist die Kontaktqualität bei Röhrensockeln so entscheidend?

Die Kontaktqualität eines Röhrensockels bestimmt, wie zuverlässig die Verbindung zwischen Röhre und Schaltung über Jahre hinweg bleibt. Schlechte Kontakte können Brummen, Aussetzer, Rauschen oder thermische Probleme verursachen. Unsere besten Kontakte haben die Belton Fassungen und die Teflon Fassungen.

Gerade in empfindlichen Eingangsstufen (z.B. Phono-Pre) oder bei hohen Spannungen in Endstufen sind robuste Federkontakte, hitzefeste Materialien und saubere Verarbeitung entscheidend für Langzeitstabilität.

Wie funktioniert Ersatz und Austausch einer Noval B9A Fassung im Servicefall?

Der Austausch einer Noval B9A Röhrenfassung ist sinnvoll, wenn Kontakte ausgeleiert, korrodiert oder durch Hitze beschädigt sind. Ein Ersatz muss die gleichen mechanischen Abmessungen, Pinbelegung und die erforderliche Spannungs- und Temperaturfestigkeit erfüllen.

Nach dem Wechsel sollten Werkstätten Lötstellen, Isolation und mechanischen Sitz prüfen, um Folgeschäden an Röhren oder Verstärkerschaltungen zu vermeiden. Besonders wichtig bei Printfassungen: Löten Sie diese fest, wenn eine Röhre gesteckt ist, damit sich die Kontakte in der Leiterplatte zentrieren können. Für OEM-Anwendungen ist eine dokumentierte Ersatzteilstrategie wichtig.

Wie sieht es mit Verfügbarkeit und Lieferung in Deutschland und Europa aus?

Röhrensockel Fassung Noval B9A gehören zu den häufig nachgefragten Ersatzteilen für Röhrenverstärker, Studio-Technik und DIY-Audio-Projekte. In Deutschland und Europa ist eine stabile Versorgung wichtig, weil viele Geräte über Jahrzehnte betrieben und regelmäßig gewartet werden.

Endkunden profitieren von klarer Auswahl zwischen Printmontage und Chassiseinbau, während professionelle Anwender auf konstante Qualität und planbare Wiederbeschaffung achten. Internationale Lieferung ist relevant für Exportgeräte und weltweit betreute Servicefälle.
