Novalfassungen, Röhrensockel für Chassismontage, Gehäuseeinbau mit Lötösen
Noval B9A Keramik-Chassisfassung, 9-polig, versilbert, bis 500 VFür Röhrenverstärker, Hi-Fi, Gitarrenamps, Reparatur und DIY-AudioInternational auch als Pico-9, 9-Pin Miniature, E9-1, E9-68 oder S9CKelchfederkontakte, Lötösen, Ø22 mm Ausschnitt und 28 mm Lochraster1500 V Prüfung, Kontakt =0,01 O, Isolation =10.000 MO, RoHS-konform
Lieferzeit: ca. 1 - 5 Tage

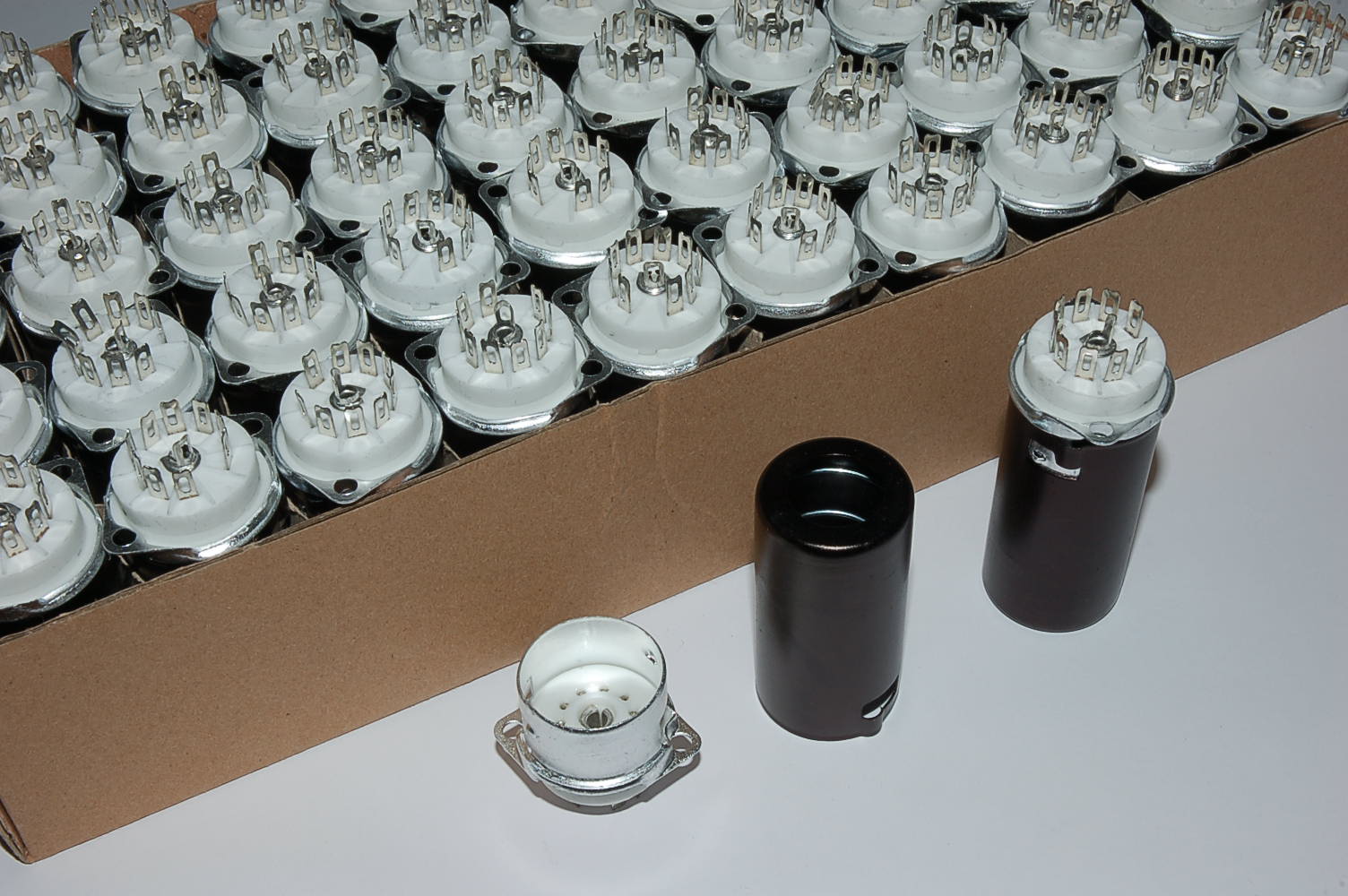

Noval B9A Chassisfassung, versilbert, mit 55 mm Alu-AbschirmhaubeFür Vorstufen, Hi-Fi, Gitarrenamps, Studio und empfindliche SignaleNoval, B9A, 9-Pin Miniature, Chassis Socket und Tube Shield KeramikKelchfederkontakte, Ø 22-23 mm Ausschnitt und 28 mm BefestigungsmaßMechanisch passend für ECC83, 12AX7, ECC82, 12AU7, ECC88 und 6922
Lieferzeit: ca. 1 - 5 Tage

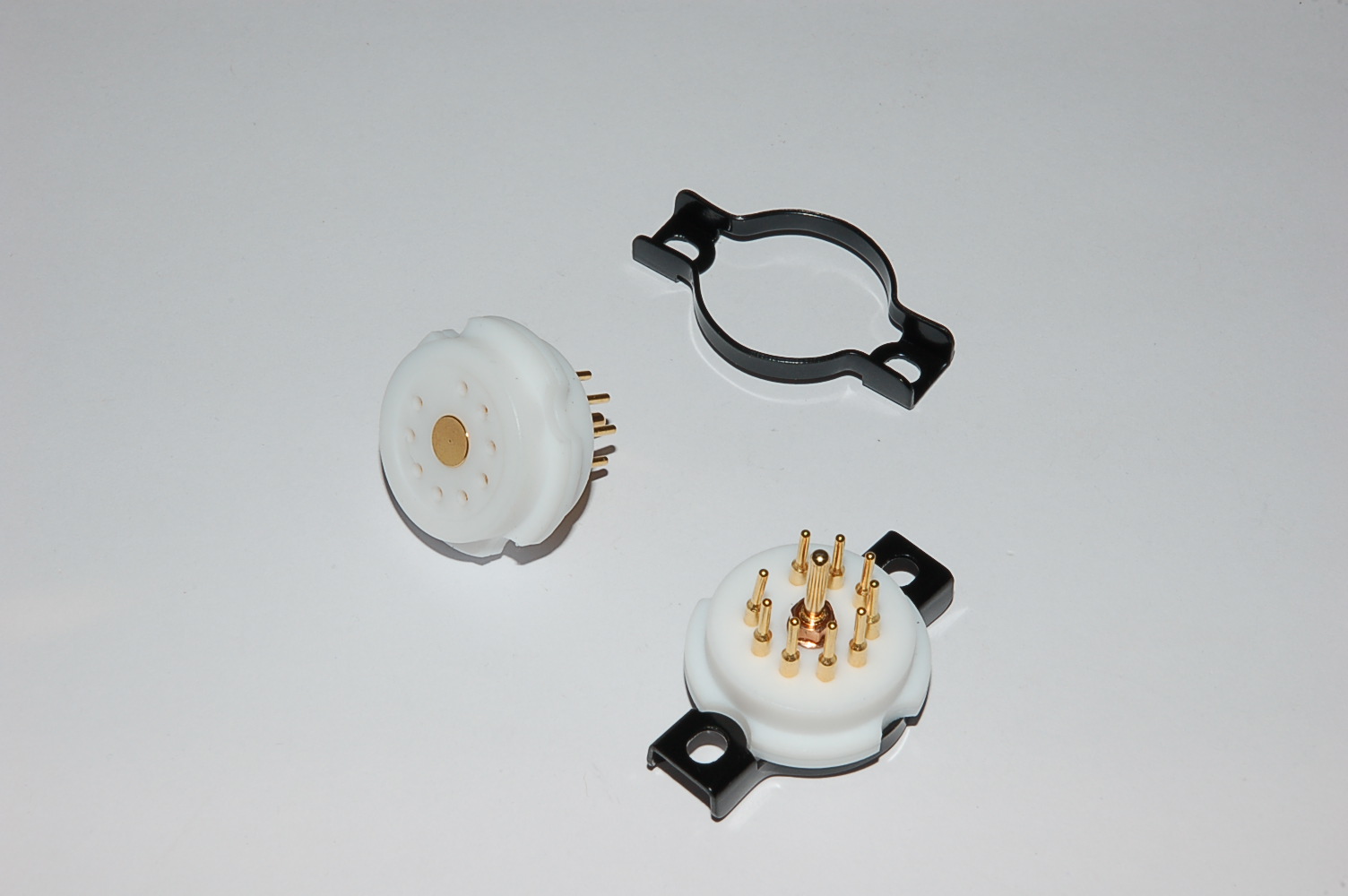

NovalTeflon B9A PTFE-Chassisfassung, 9-polig, gedrehte GoldkontakteFür High-End Hi-Fi, Gitarrenverstärker, Studio-Röhrengeräte und DIYNoval EZ-1209, Pico-9, B9A und 9-Pin Miniature internationalGedrehte Goldkontakte, Ø22 mm Ausschnitt und 28 mm M3-LochabstandFür ECC83, ECC82, ECC81, ECC88, EL84, EZ80 und EZ81 B9A-Audioröhren
Lieferzeit: ca. 1 - 5 Tage

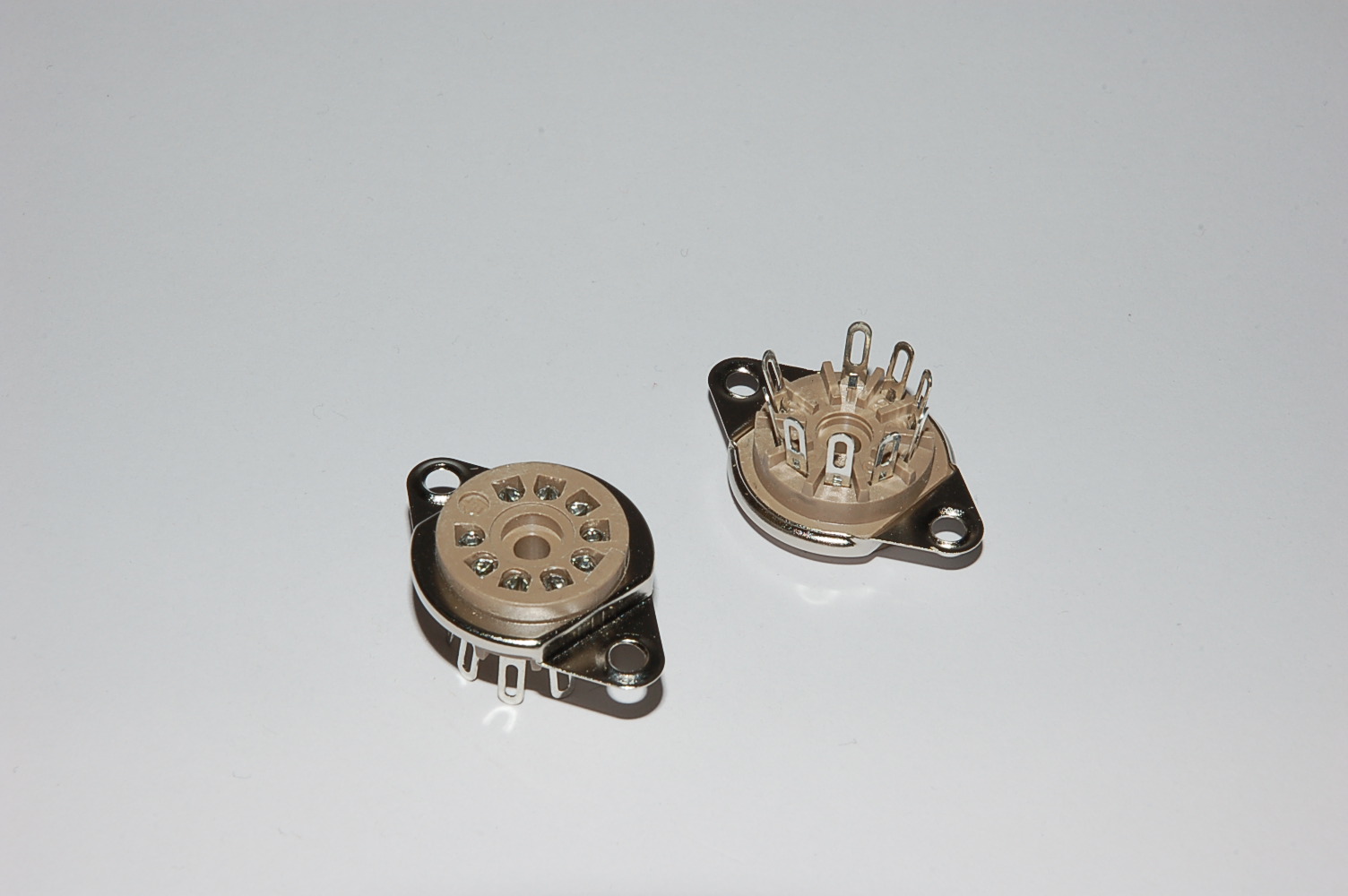

tube example: 12AX7-6922-ECC83-ECC83-7025recommend hole diameter: 18,5-20mm, recommend srew distance: 28mmvery good contact material - for reliable applications (mobile use,etc.)running productionmatches the chassis for the CL6 Amp (UCL82)
Lieferzeit: ca. 1 - 5 Tage

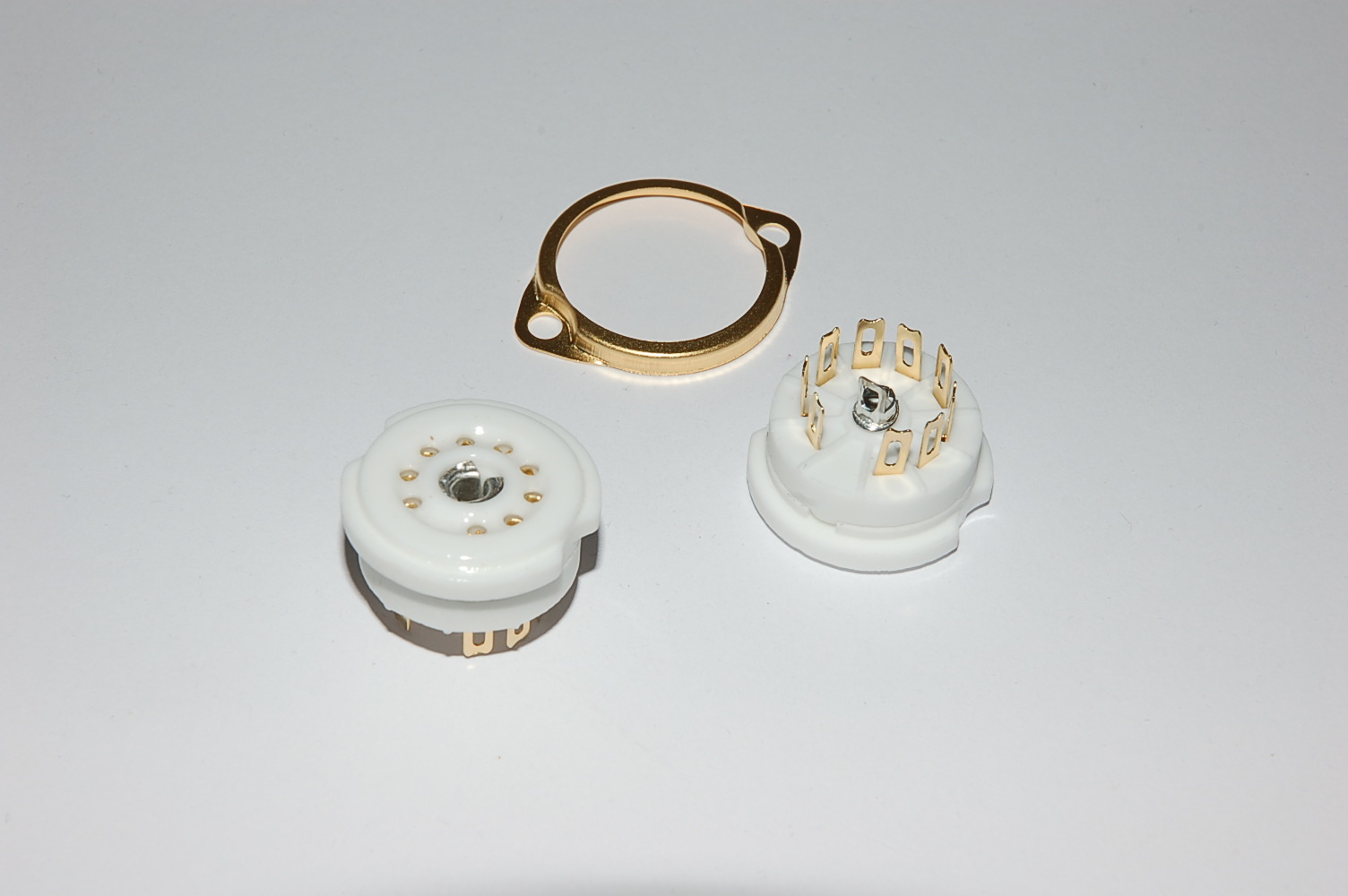

Noval B9A 9-Pin tube-valve-goldplated-tubesockettube example: 12AX7-6922-ECC83-ECC83-7025recommend hole diameter: 22-23mm, recommend srew distance: 28mm
Lieferzeit: ca. 1 - 5 Tage
Noval B9A 9-Pin tube-valve-tubesockettube example: 12AX7-6922-ECC83-ECC83-7025diameter for the hole: upper side about 21,5mml, lower side abt. 18,5mm
Lieferzeit: ca. 1 - 5 Tage
Noval B9A 9-Pin tube-valve-tubesockettube example: 12AX7-6922-ECC83-ECC83-7025mounted on the Top of the chassisrecommend hole diameter: 18,5-21mm, recommend srew distance: 28mm
Lieferzeit: ca. 1 - 5 Tage
Noval B9A 9-Pin tube-valve-tubesockettube example: 12AX7-6922-ECC83-ECC83-7025mount on the lower side of the chassisdiameter for the hole: about 18,5mm
Lieferzeit: ca. 1 - 5 Tage
Noval B9A 9-Pin tube-valve-tubesockettube example: 12AX7-6922-ECC83-ECC83-7025mounted on the upper side of the chassisrecommend hole diameter: 18,5-21mm, recommend srew distance: 28mm
Lieferzeit: ca. 1 - 5 Tage
Noval B9A 9-Pin tube-valve-tubesockettube example: 12AX7-6922-ECC83-ECC83-7025mounted un the lower side of the caserecommend hole diameter: 18,5-21mm, recommend srew distance: 28mm
Lieferzeit: ca. 1 - 5 Tage
Noval B9A Chassisfassung, versilbert, 55 mm Alu-Haube, mit 18 mmFür Vorstufen, Hi-Fi, Gitarrenamps, Studio und empfindliche SignaleNoval, B9A, 9-Pin Miniature, Chassis Socket und Tube Shield für RöhrenKelchfederkontakte, Ø 18 mm Ausschnitt und 28 mm BefestigungsabstandMechanisch passend für ECC83, 12AX7, ECC82, ECC81, ECC88 und 6922
Lieferzeit: ca. 1 - 5 Tage
tube example: 12AX7-6922-ECC83-ECC83-7025black versionrecommend hole diameter: 22-23mm, recommend srew distance: 28mm
Lieferzeit: ca. 1 - 5 Tage
Röhrensockel Fassung Noval B9A für Chassismontage – Auswahl, Einsatz und Ersatz
Was ist eine Noval B9A Fassung für Chassismontage und wofür wird sie verwendet?
Eine Röhrensockel Fassung Noval B9A für Chassismontage ist ein 9-poliger Röhrensockel, der direkt am Gerätegehäuse befestigt wird und die elektrische Verbindung zwischen Röhre und Schaltung herstellt. Sie wird in HiFi-Verstärkern, Studio-Geräten und Röhrenendstufen eingesetzt, wenn eine mechanisch stabile und servicefreundliche Montage mit Drahtanschluss durch Lötösen gefragt ist.
Im Unterschied zu Printfassungen steht bei Chassisfassungen die robuste und temperaturfeste Befestigung im Vordergrund, was besonders bei Endstufenröhren wichtig ist.
Welche Röhren nutzen den Noval B9A Sockel – und was bedeutet Austauschbarkeit?
Der Noval B9A Sockel ist ein weit verbreiteter Standard für Vorstufenröhren und Doppeltrioden wie ECC83 12AX7, ECC82, E88CC oder ähnliche Typfamilien. Viele Röhren teilen sich die gleiche Sockelbauform und sind mechanisch kompatibel.
Wichtig ist jedoch: Sockelgleichheit bedeutet nicht automatisch elektrische Austauschbarkeit, da Heizdaten, Kennlinien und Arbeitspunkte variieren können. Für Endkunden und Werkstätten ist daher immer die Gerätefreigabe entscheidend.
Was bedeutet Drahtanschluss bei Noval B9A Fassungen?
Noval B9A Fassungen mit Drahtanschluss sind für die klassische Verdrahtung im Gerät vorgesehen, bei der die Pins über Lötösen oder Anschlüsse direkt mit Kabeln verbunden werden. Diese Bauform ist besonders im Röhrenbau, bei Reparaturen und in handverdrahteten High-End-Schaltungen verbreitet.
Für Techniker bietet Drahtanschluss den Vorteil, dass Bauteile flexibel integriert und im Servicefall einfacher ersetzt werden können als bei Leiterplattenmontage.
Warum sind Chassisfassungen in HiFi- und Studio-Anwendungen oft die bessere Wahl?
Eine Chassisfassung sorgt für mechanische Stabilität und reduziert Belastungen auf die elektrischen Kontakte, was die Betriebssicherheit langfristig erhöht. Gerade bei empfindlichen Vorstufen oder mikrofonieanfälligen Röhren kann eine stabile Montage unerwünschte Nebengeräusche minimieren.
In professionellen Servicebetrieben zählt außerdem, dass Röhrenfassungen für Chassismontage leichter zugänglich sind und Wartung sowie Röhrenwechsel erleichtern.
Wie funktioniert Ersatz und Austausch einer Noval B9A Chassisfassung im Servicefall?
Der Austausch einer Noval B9A Fassung ist sinnvoll, wenn Kontakte ausgeleiert, korrodiert oder thermisch beschädigt sind. Ein Ersatz muss mechanisch passen und die erforderlichen elektrischen Eigenschaften erfüllen.
Nach dem Wechsel sollten Lötstellen, Isolation und mechanischer Sitz geprüft werden, um Krachen, Knacken, Ausfälle, Brummprobleme oder Kontaktstörungen zu vermeiden. Für OEM-Anwendungen ist eine konstante Qualität entscheidend, um Seriengeräte langfristig stabil zu halten.
Wie sieht es mit Verfügbarkeit und Lieferung in Deutschland/Europa aus?
Röhrensockel Fassung Noval B9A für Chassismontage gehören zu den wichtigsten Ersatzteilen im Röhrenbereich und werden in Deutschland und Europa regelmäßig für HiFi-, Studio- und Serviceanwendungen nachgefragt. Eine planbare Versorgung ist relevant, da viele Röhrengeräte über Jahrzehnte betrieben und instandgesetzt werden.
Endkunden profitieren von klarer Auswahlhilfe zwischen Drahtanschluss und anderen Bauformen, während professionelle Anwender auf reproduzierbare Qualität und zuverlässige Wiederbeschaffung achten. Internationale Lieferung ist für exportierte Geräte und weltweit betreute Servicefälle ebenfalls wichtig.
