Röhrensockel Fassung Noval B9A für Print Montage (PCB Mount) – Auswahl, Einsatz und Ersatz

Was ist eine Noval B9A Printfassung und wofür wird sie verwendet?

Eine Röhrensockel Fassung Noval B9A für Print Montage ist ein 9-poliger Röhrensockel, der direkt auf einer Leiterplatte (PCB mount) befestigt wird und die elektrische Verbindung zwischen Röhre und Schaltung herstellt. Sie wird in Gitarrenamps, HiFi-Verstärkern, Studio-Geräten und modernen Röhrenschaltungen eingesetzt, wenn man eine Leiterplatte zum Befestigen verwendet.

Printfassungen sind besonders in Seriengeräten und bei OEM-Anwendungen verbreitet, weil sie eine saubere Integration in das Platinenlayout ermöglichen und Montagekosten- und Prozesse vereinfachen.

Welche Röhren nutzen den Noval B9A Sockel – und was bedeutet Austauschbarkeit?

Der Noval B9A Sockel ist ein Standard für viele Vorstufenröhren und Doppeltrioden wie ECC83 S4A 12AX7 S4GB, 5751, ECC81 oder 6922. Diese Röhren teilen sich häufig die gleiche Sockelbauform und sind mechanisch kompatibel.

Wichtig ist jedoch: Sockelgleichheit bedeutet nicht automatisch elektrische Austauschbarkeit, da Heizdaten, Verstärkungsfaktoren und Arbeitspunkte variieren können. Für Endkunden und Werkstätten ist daher immer die Gerätespezifikation entscheidend.

Was unterscheidet Print Montage von Chassismontage?

Bei der Print Montage sitzt die Noval B9A Fassung direkt auf der Platine, während Chassisfassungen mechanisch am Gehäuse befestigt werden. PCB mount Fassungen sparen Platz und ermöglichen kurze Signalwege, was in Audio-high-end-Vorstufen und modernen Designs vorteilhaft sein kann.

In vibrationsbelasteten Anwendungen oder bei schweren Röhren kann jedoch eine zusätzliche mechanische Stabilisierung sinnvoll sein, um Belastungen der Leiterplatte zu vermeiden.

Welche Kriterien sind bei der Auswahl einer Noval B9A Printfassung wichtig?

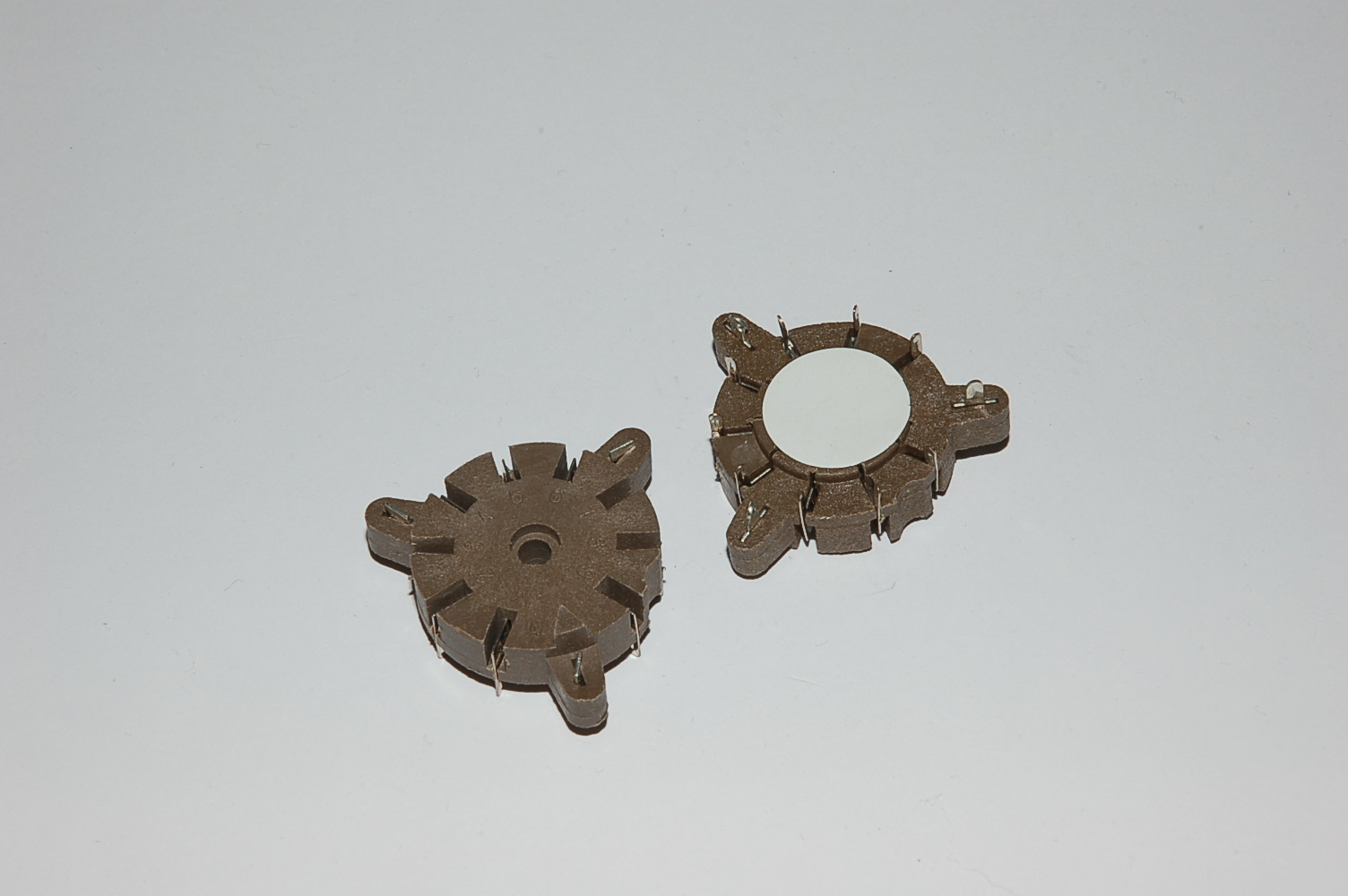

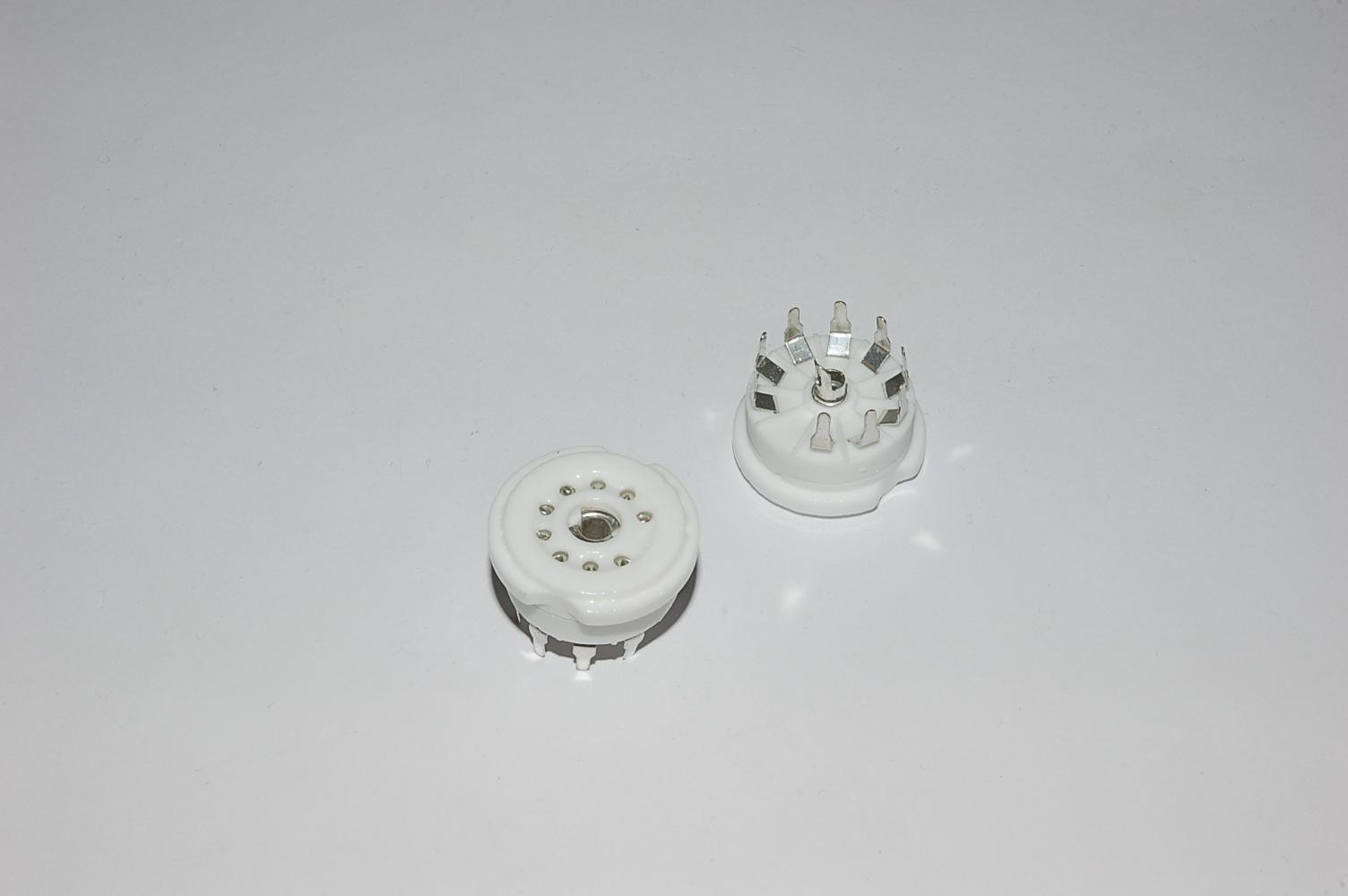

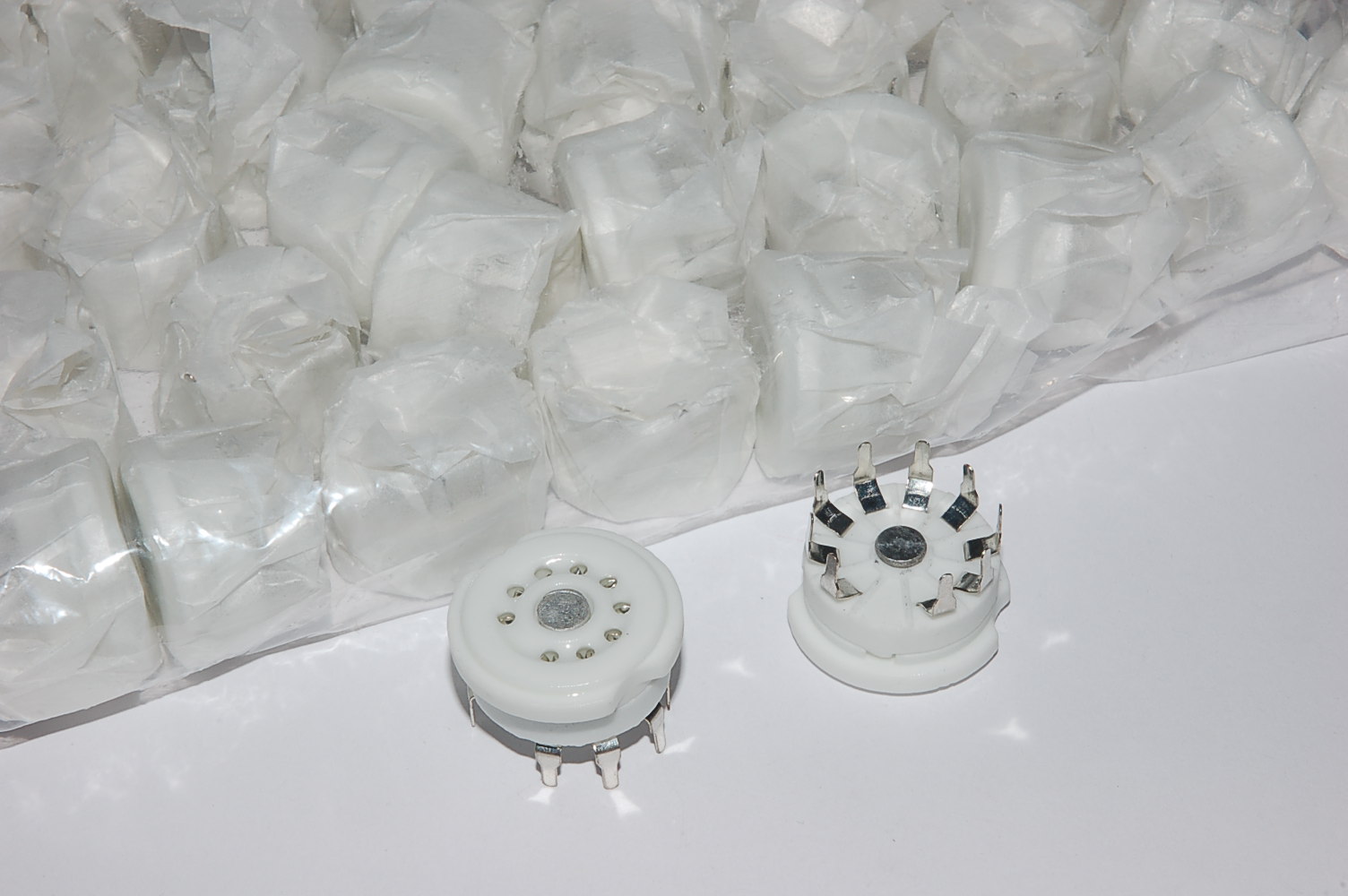

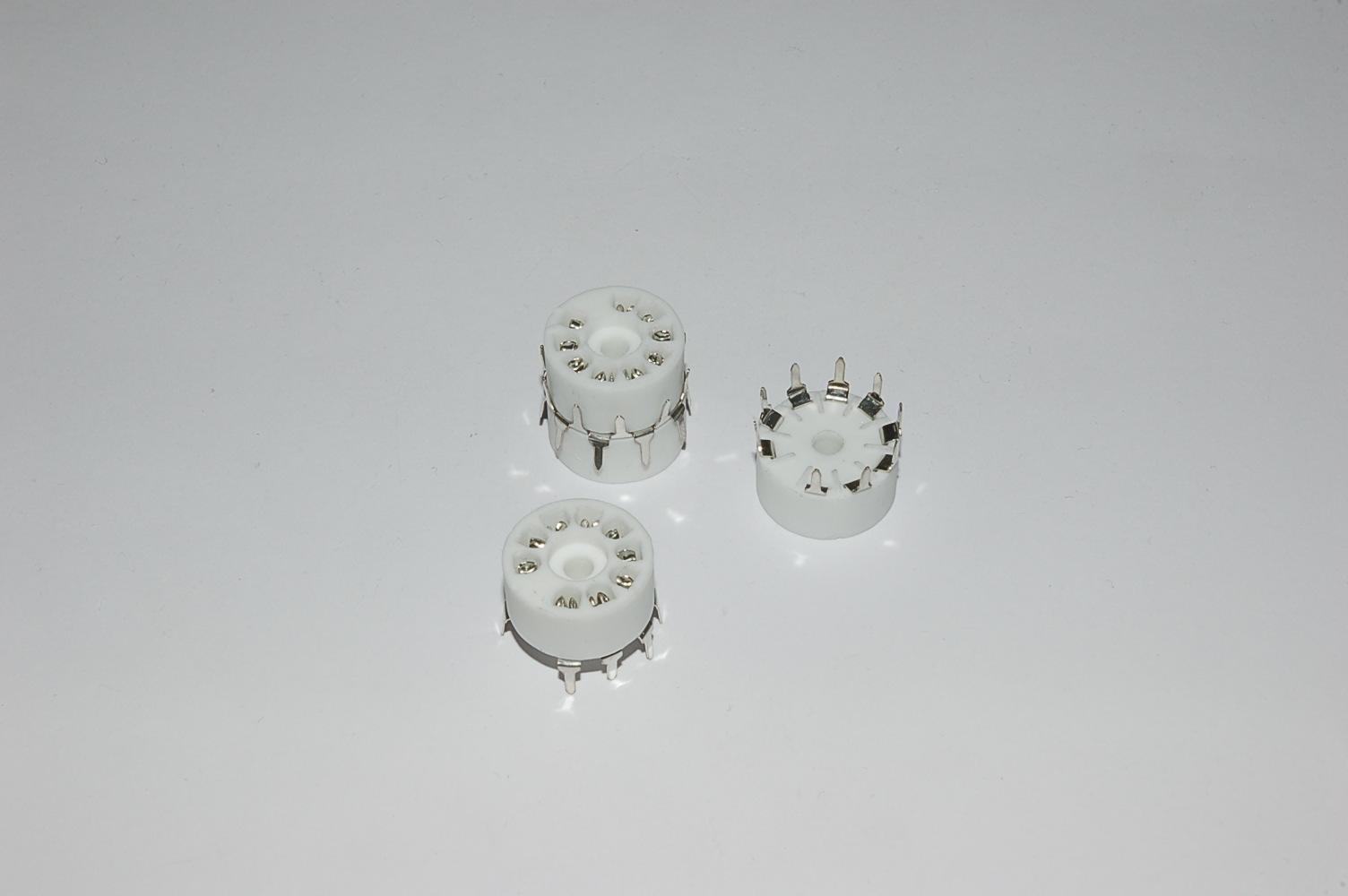

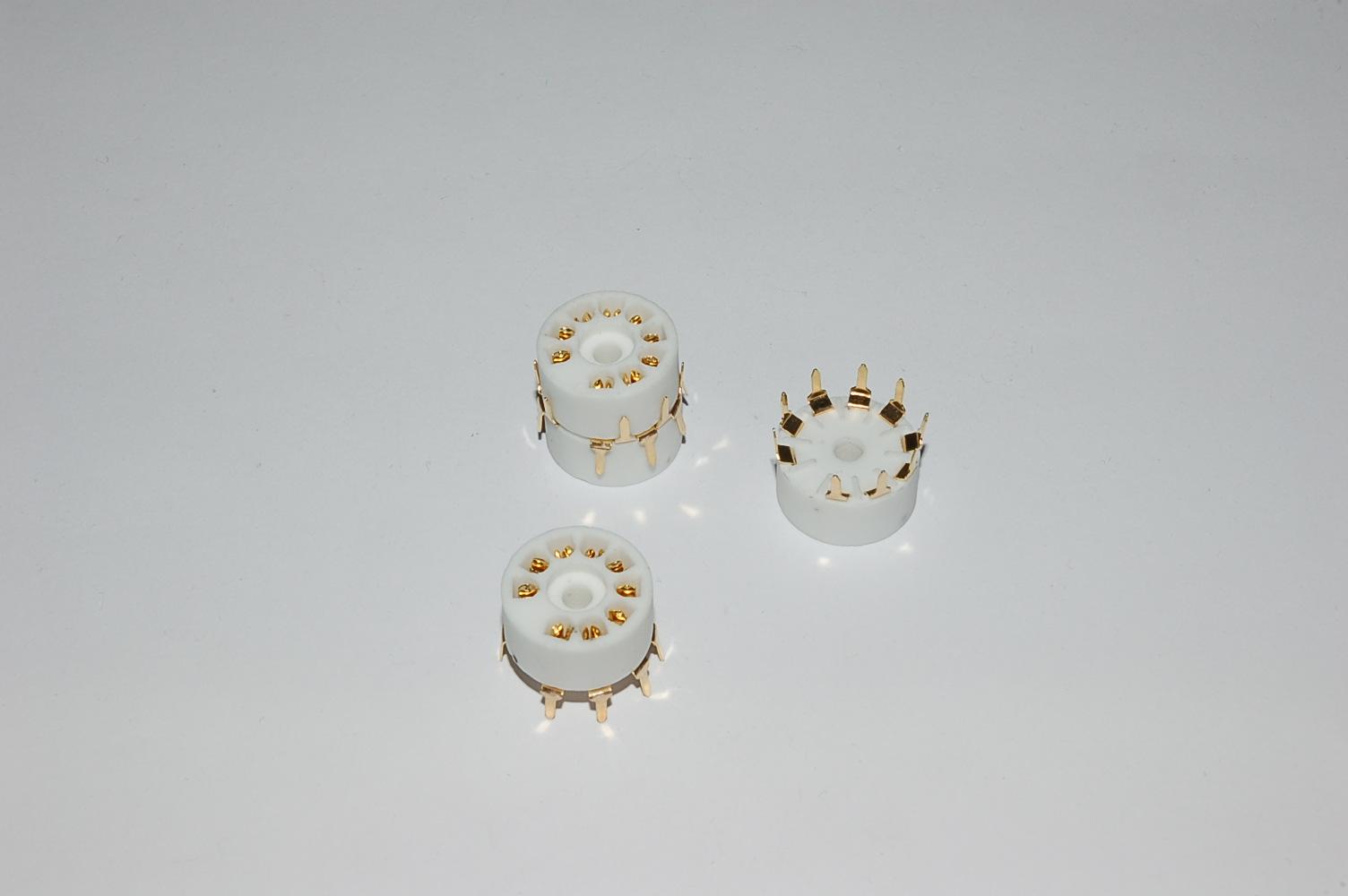

Entscheidend sind Materialqualität, Kontaktstabilität, Spannungsfestigkeit und Temperaturbeständigkeit, da Röhrenfassungen dauerhaft hohen thermischen Belastungen ausgesetzt sind. In empfindlichen Eingangsstufen spielt außerdem eine sichere Kontaktierung eine Rolle, um Brumm, Mikrofonie oder Signalunterbrechungen zu vermeiden. Hier bewähren sich vor allem die vergoldeten Ausführungen.

Für Entwickler und OEM zählt zusätzlich die langfristige Verfügbarkeit, da Röhrengeräte oft über Jahrzehnte gewartet werden müssen.

Wie funktioniert Ersatz und Austausch im Servicefall?

Der Austausch einer Noval B9A Printfassung ist sinnvoll, wenn Kontakte ausgeleiert, korrodiert oder thermisch beschädigt sind. Ein Ersatz muss mechanisch exakt zur Platine passen (Lochkreis und Pindicke) und die gleichen elektrischen Anforderungen erfüllen.

Nach dem Wechsel sollten Lötstellen, Isolation und die mechanische Stabilität geprüft werden, um Ausfälle oder Kontaktprobleme im Betrieb zu vermeiden. Für Werkstätten ist eine sorgfältige Kontrolle besonders wichtig, da Leiterplatten bei unsachgemäßem Ausbau beschädigt werden können.

Wie sieht es mit Verfügbarkeit und Lieferung in Deutschland/Europa aus?

Noval B9A Printfassungen gehören zu den wichtigsten Ersatzteilen für Röhrenverstärker, Vorstufen und Studio-Geräte. In Deutschland und Europa besteht eine kontinuierliche Nachfrage, da viele HiFi- und Audio-Komponenten langfristig betrieben und regelmäßig instandgesetzt werden.

Endkunden profitieren von klarer Auswahlhilfe zwischen Print Montage und anderen Bauformen, während professionelle Anwender auf konstante Spezifikationen und planbare Nachbeschaffung achten. Internationale Lieferung ist relevant für exportierte Geräte und weltweit betreute Servicefälle.
