Noval Print Keramik klein PCB Röhrenfassung B9A
1,00 €
Lieferzeit: ca. 1 - 5 Tage
Für Röhrenverstärker, Hi-Fi, Gitarrenamps, Studio und DIY-Projekte
Noval B9A, Pico-9, E9-1 und 9-Pin Miniature für kompakte PCB-Montage
Kelchfederkontakte, Ø20 mm Lochkreis und 9 × Ø1,5 mm THT-Bohrungen
Mechanisch passend für ECC83, ECC82, ECC81, ECC88, EL84, EZ80, EZ81

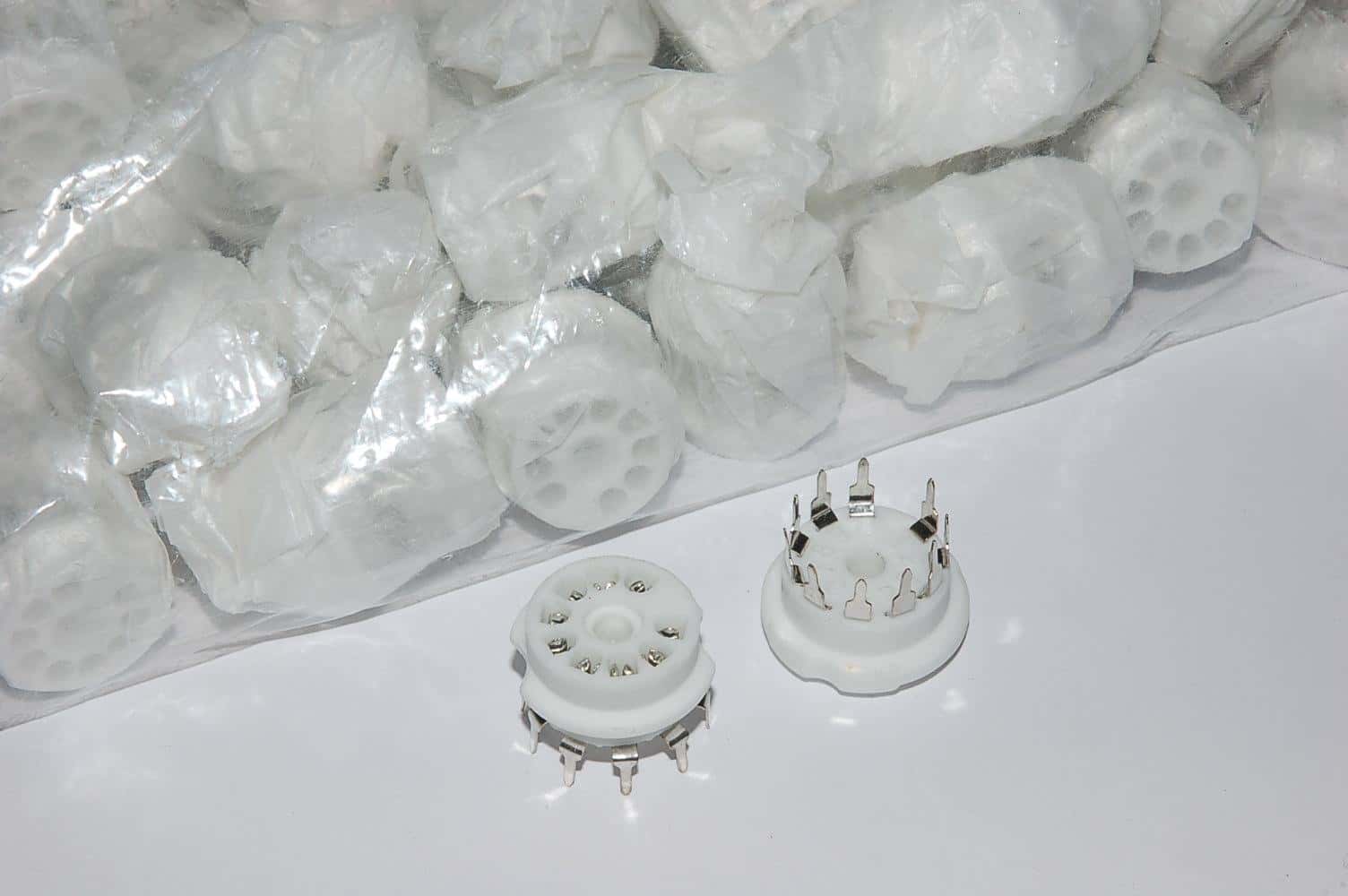

Noval-B9A-Printfassung aus weißer Keramik
Die kompakte Noval-B9A-Röhrenfassung ist für die direkte Durchsteckmontage auf Leiterplatten vorgesehen. Sie eignet sich für Röhrenverstärker, Hi-Fi-Geräte, Gitarrenverstärker, Studioelektronik, Messgeräte und DIY-Audio-Schaltungen, in denen eine platzsparende 9-polige Printfassung benötigt wird. Der weiße Keramikkörper bietet eine formstabile und temperaturbeständige Basis, während versilberte Kelchfederkontakte die Röhrenstifte sicher aufnehmen. Neun Lötpins auf einem Lochkreis von 20 mm ermöglichen eine klare Integration in das PCB-Layout. Die Fassung ist sowohl für Neuentwicklungen als auch für Reparaturen und Restaurierungen geeignet. Vor dem Einbau müssen Bohrbild, Bauteilabstände, Pinbelegung und die für die Schaltung erforderlichen Kriech- und Luftstrecken geprüft werden.
Technische Daten
| BTB-Artikelnummer | Nov-Print-klein |
|---|---|
| BTB-Produktbezeichnung | Noval Print Keramik klein PCB Platine Montage |
| Sockelsystem | Noval B9A |
| Anzahl der Kontakte | 9 |
| Isolierkörper | Weiße Keramik |
| Kontaktart | Kelchfederkontakte |
| Kontaktoberfläche | Versilbert |
| Anschlussart | PCB-Lötpins |
| Montageart | Durchsteckmontage auf Leiterplatte |
| Mittelkontakt | Nicht vorhanden |
| Außendurchmesser | Ø 22,2 mm |
| Durchmesser des oberen Körpers | Ø 17,8 mm |
| Lochkreisdurchmesser der Lötpins | Ø 20 mm |
| PCB-Bohrungen | 9 × Ø 1,5 mm |
| Gesamtlänge in axialer Richtung | 16,3 mm |
| Arbeitsspannung | 500 V |
| Prüfspannung | 1500 V |
| Kontaktwiderstand | ≤ 0,01 Ω |
| Isolationswiderstand | ≥ 10.000 MΩ |
| Gesamtauszugskraft | 0,8 bis 3 kgf |
| Mechanische Lebensdauer | 200 Steckzyklen |
| Gewicht | 5,4 g |
| Konformität | RoHS-konform |
Typische mechanisch passende Röhren
Vorstufen- und Doppeltrioden: ECC83 / 12AX7 / 7025, ECC82 / 12AU7 und ECC81 / 12AT7
Audio- und HF-Trioden: ECC88 / 6DJ8, E88CC / 6922 und 6N11
Leistungsröhren: EL84 / 6BQ5
Gleichrichterröhren: EZ80 / 6V4 und EZ81 / 6CA4
Ein gemeinsamer Noval-B9A-Sockel garantiert keine elektrische Austauschbarkeit. Pinbelegung, Heizdaten und Betriebswerte müssen zur jeweiligen Schaltung passen.
Alternative Bezeichnungen
International gebräuchliche Bezeichnungen für diese Bauform sind Noval, B9A, Pico-9, 9-Pin Miniature, Miniature 9-Pin, E9-1, E9-68, 9-Pin PCB Tube Socket und Noval PCB Socket.
Praxisfragen zur Leiterplattenmontage
Welches PCB-Bohrbild wird benötigt?
Für die neun Lötpins sind 9 × Ø 1,5 mm Bohrungen auf einem Lochkreis von Ø 20 mm vorgesehen. Die Leiterplatte muss zusätzlich ausreichende Kriech- und Luftstrecken für die verwendete Schaltung einhalten.
Welche Röhren passen mechanisch in die Fassung?
Mechanisch passen Noval-B9A-Röhren wie ECC83 / 12AX7, ECC82 / 12AU7, ECC81 / 12AT7, ECC88 / 6DJ8, E88CC / 6922, 6N11, EL84 / 6BQ5, EZ80 / 6V4 und EZ81 / 6CA4. Ein gemeinsamer Sockel garantiert jedoch keine elektrische Austauschbarkeit; Pinbelegung, Heizdaten und Betriebswerte müssen zur Schaltung passen.
Welche Kontaktkonstruktion wird verwendet?
Die Fassung besitzt versilberte Kelchfederkontakte. Beim Löten dürfen weder Lötzinn noch Flussmittel in die Kontaktfedern gelangen.
Ist die Fassung für Reparatur und Neubau geeignet?
Ja. Die kompakte Printfassung eignet sich für neue Leiterplattenlayouts sowie für Reparatur- und Restaurierungsarbeiten, sofern das vorhandene Bohrbild, die Bauhöhe und die elektrischen Abstände mit den technischen Daten übereinstimmen.
Hinweis: Alle genannten Markennamen wie Marshall, Fender etc. sind eingetragenen Warenzeichen der jeweiligen Eigentümer und dienen hier nur der Beschreibung und Kompatibilität.
