Noval Print Standard 9-pol Keramik B9A Noval Printfassung
| Anzahl | Stückpreis |
|---|---|
| Bis 19 |
1,00 €
|
| Ab 20 |
0,90 €
0,94 €
(4% gespart)
|
Lieferzeit: ca. 1 - 5 Tage
Für Leiterplatten in Röhrenverstärkern, Hi-Fi, Gitarrenamps und DIY
International als Pico-9, 9-Pin Miniature, E9-1 oder E9-68 bekannt
Gabelfederkontakte, ohne Mittelkontakt, PCB-Bohrungen 2 bis 2,5 mm
Für ECC83, ECC82, ECC81, 6922, EL84, EZ80 und EZ81 mit B9A-Sockel

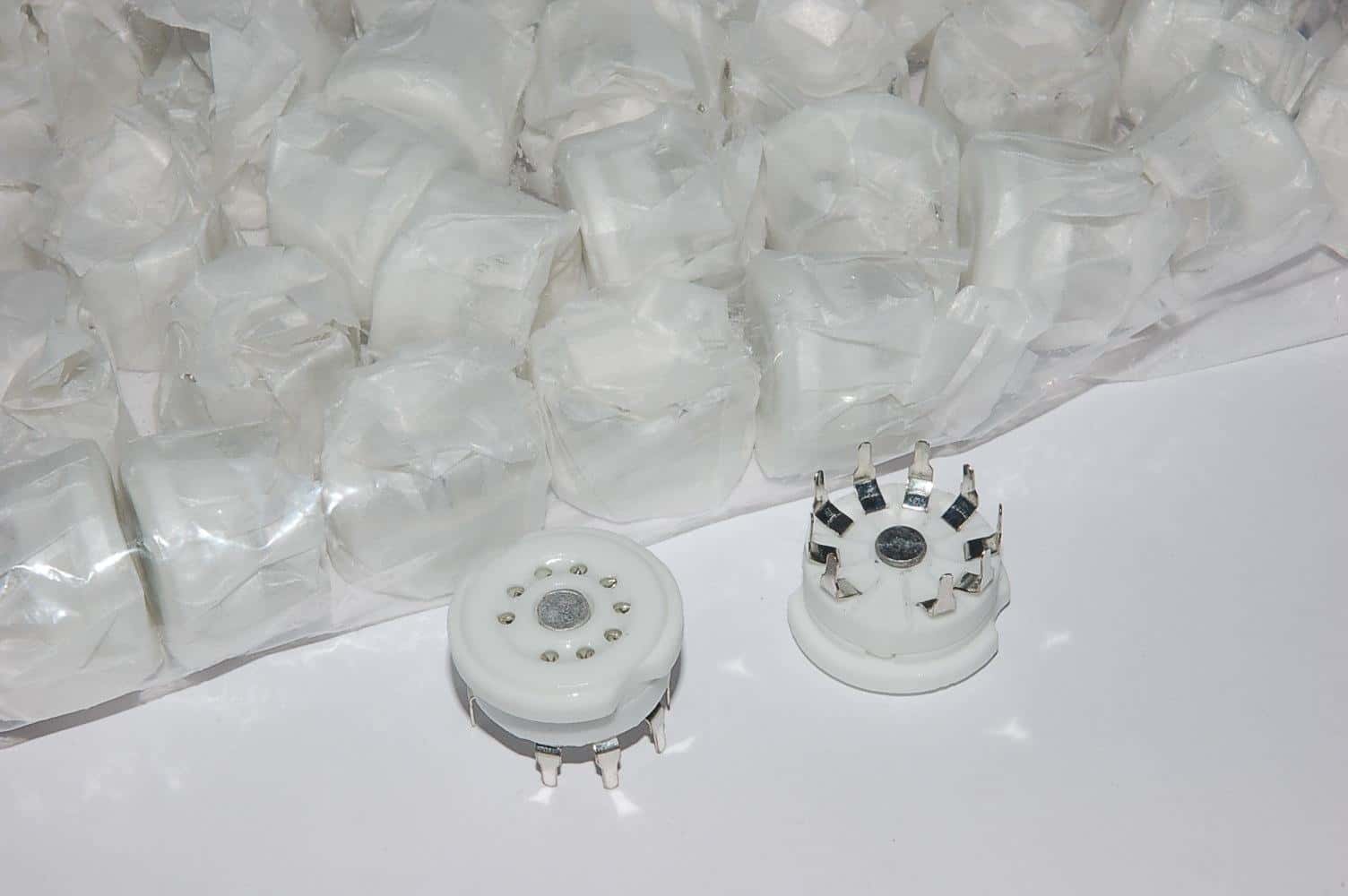

Pico-9 / Noval B9A Keramik-Printfassung für Leiterplatten
Diese 9-polige Noval-B9A-Printfassung ist für den Neubau, die Reparatur und die Restauration von Röhrenverstärkern, Hi-Fi-Geräten, Gitarrenverstärkern, Studiotechnik und DIY-Audio-Schaltungen auf Leiterplatten ausgelegt. Der weiße Keramikkörper bietet eine temperaturbeständige und elektrisch isolierende Basis. Versilberte Gabelfederkontakte halten die Röhrenstifte zuverlässig, während die neun Printanschlüsse eine direkte Durchsteckmontage auf der Platine ermöglichen. Die Ausführung besitzt keinen Mittelkontakt und eignet sich für kompakte, sauber aufgebaute Leiterplattenkonstruktionen mit Noval-B9A-Röhren.
Technische Daten
| BTB Artikelnummer | Noval 9pol Prin |
|---|---|
| BTB Bezeichnung | Noval Print Standard 9pol Keramik Ausführung |
| Sockelsystem | Noval B9A / Pico-9, 9-polig |
| Isolierkörper | Weiße Keramik |
| Kontaktart | Gabelfederkontakte |
| Kontaktoberfläche | Versilbert |
| Anschluss | 9 Printanschlüsse für Durchsteckmontage |
| Montageart | Leiterplattenmontage / PCB Through-Hole |
| Mittelkontakt | Nicht vorhanden |
| Außendurchmesser | ca. 25,5 mm |
| Freier PCB-Durchmesser | ca. 21 bis 23 mm |
| Lochkreisdurchmesser | 11,89 mm |
| PCB-Bohrungen | 9 × Ø 2,0 bis 2,5 mm |
| Gesamttiefe | ca. 17,8 mm |
| Arbeitsspannung | 500 V |
| Prüfspannung | 1500 V |
| Kontaktwiderstand | ≤ 0,01 Ω |
| Isolationswiderstand | ≥ 10.000 MΩ |
| Lebensdauer | ≥ 200 Steckzyklen |
| Konformität | RoHS-konform |
Geeignete Röhren und gebräuchliche Bezeichnungen
Mechanisch passend sind Röhren mit 9-poligem Noval-B9A-Sockel. Typische Beispiele sind:
- Vorstufen- und Doppeltrioden: ECC83 / 12AX7 / 7025, ECC82 / 12AU7, ECC81 / 12AT7, ECC88 / 6DJ8, E88CC / 6922, 6N1P, 6N2P und 6N11
- Leistungsröhren: EL84 / 6BQ5
- Gleichrichterröhren: EZ80 / 6V4 und EZ81 / 6CA4
Gebräuchliche Such- und Vergleichsbezeichnungen: Pico-9, Noval, B9A, 9-Pin Miniature, Miniature 9-Pin, E9-1, E9-68, Noval Print Standard und 9-Pin PCB Tube Socket.
Die gleiche Sockelbauform bedeutet nicht automatisch elektrische Austauschbarkeit. Heizdaten, Pinbelegung und Betriebswerte müssen zur jeweiligen Schaltung passen.
Praxisfragen zur Leiterplattenmontage
Welche Leiterplattenbohrungen benötigt die Noval-B9A-Printfassung?
Für das PCB werden neun Durchkontaktierungen mit 2,0 bis 2,5 mm Bohrdurchmesser auf einem Lochkreis von 11,89 mm benötigt. Rund um die Fassung sollte ein freier Durchmesser von etwa 21 bis 23 mm vorgesehen werden.
Für welche Röhren eignet sich diese 9-polige Printfassung?
Die Fassung ist mechanisch für Röhren mit Noval-B9A-Sockel geeignet, zum Beispiel ECC83/12AX7/7025, ECC82/12AU7, ECC81/12AT7, ECC88/6DJ8, E88CC/6922, EL84/6BQ5 sowie die Gleichrichterröhren EZ80/6V4 und EZ81/6CA4.
Welche Kontaktart besitzt die Noval-Printfassung?
Die Fassung besitzt versilberte Gabelfederkontakte und neun Printanschlüsse für die Leiterplattenmontage. Ein Mittelkontakt ist nicht vorhanden.
Gibt es PCB-Layoutdaten für diese Fassung?
Wenn Sie KiCad verwenden, müssen Sie keine separaten Footprint-Dateien herunterladen. Sie finden den exakt passenden Footprint bereits in der vorinstallierten Standard-Bibliothek von KiCad unter GZC9-Y
